申請日2015.06.11
公開(公告)日2016.01.20
IPC分類號C02F9/14
摘要
本實用新型涉及一種多級A/O污水處理裝置，包括兩級或三級或更高級依次串聯的缺氧池和好氧池，以及與最后一級好氧池串聯的絮凝槽和澄清池，其中，在所述各級好氧池的至少一個中裝填有懸浮流離球填料，所述懸浮流離球的內部填充物包含海綿和陶粒，以及任選的鮑爾環。本實用新型的裝置可以簡單、高效地實現多種污水中的N和P，特別是總氮量的去除。

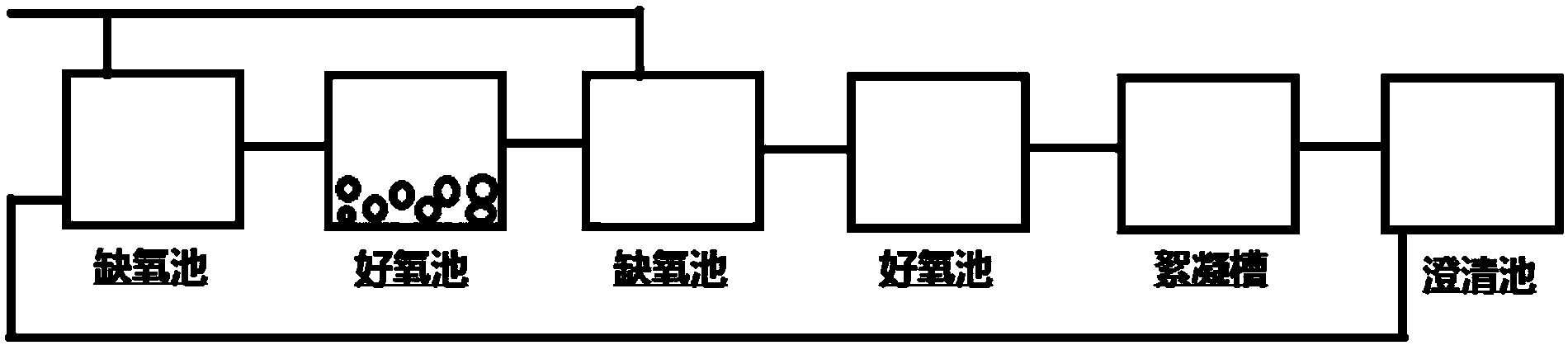

摘要附圖
權利要求書
1.一種多級A/O污水處理裝置，包括兩級或三級或更高級依次串聯的缺氧池和好氧池，以及與最后一級好氧池串聯的絮凝槽和澄清池，其中，在所述各級好氧池的至少一個中裝填有懸浮流離球填料，所述懸浮流離球的內部填充物包含海綿和陶粒，或者所述懸浮流離球的內部填充物包含海綿、陶粒和鮑爾環;
所述好氧池中的填料的裝填量占所述好氧池的體積的1/5～1/2;
所述澄清池還包括污泥回流管，所述污泥回流管與第一級缺氧池相連通，用于將回流污泥注入第一級缺氧池。
2.根據權利要求1所述的多級A/O污水處理裝置，其特征在于，在第一級好氧池或者在第一級和第二級好氧池或者在第一級、第二級和第三級好氧池中裝填有所述懸浮流離球填料;
所述各級好氧池中的填料的裝填量占所述好氧池的體積的1/5～1/2。
3.根據權利要求1或2所述的多級A/O污水處理裝置，其特征在于，所述海綿為立體海綿，平均邊長為1.0～2.0cm;
所述鮑爾環為25mm聚丙烯鮑爾環;
所述陶粒為平均粒徑1-20mm、孔隙率40%-80%的陶粒。
4.根據權利要求3所述的多級A/O污水處理裝置，其特征在于，所述立體海綿的平均邊長為1.5cm;
所述陶粒的平均粒徑為5、10或15mm，孔隙率為50%、60%或70%。
5.根據權利要求1所述的多級A/O污水處理裝置，其特征在于，當所述懸浮流離球的內部填充物不含鮑爾環時，海綿與陶粒的重量比為5:1至1:2;
當所述懸浮流離球的內部填充物包括鮑爾環時，海綿、陶粒、以及鮑爾環的重量比為(3～1):(3～1):(1～2)。
6.根據權利要求5所述的多級A/O污水處理裝置，其特征在于，當所述懸浮流離球的內部填充物不包含鮑爾環時，海綿與陶粒的重量比為3:1、2:1、1.5:1、1:1.5、1.4:1、1.3:1或1.2:1;
當所述懸浮流離球的內部填充物包含鮑爾環時，海綿、陶粒、以及鮑爾環的重量比為(2.5～1):(2.5～1):(1～1.5)、(1.5～1):(1.5～1):(1.5～2)。
7.根據權利要求1所述的多級A/O污水處理裝置，其特征在于，懸浮流離球內部的總填充率為30%～85%。
8.根據權利要求7所述的多級A/O污水處理裝置，其特征在于，所述懸浮流離球內部的總填充率為55%～75%。
9.根據權利要求8所述的多級A/O污水處理裝置，其特征在于，所述懸浮流離球內部的總填充率為60%、65%或70%。
說明書
一種多級A/O污水處理裝置
技術領域
本實用新型涉及一種多級污水處理裝置。
背景技術
近年來，隨著工業化程度提高，城市發展加快以及人口的不斷增長，城市水環境污染和水體富營養化狀況越來越嚴重。其中，氮和磷是造成水體富營養化的主要污染物，污水的脫氮、除磷是污水處理中的關鍵問題。
目前，生物處理法仍是污水處理的主要方法，微生物可以利用污水中大部分有機物和部分無機物的N和P作為營養源合成微生物細胞，另一方面分解代謝改變了污染源的存在形態，如有機物通過被氧化成二氧化碳?xì)怏w溢出的形式被去除、氨氮?jiǎng)t通過被轉化為氮?dú)獾纫绯龅男问奖蝗コ?/P>
但目前的生物處理工藝均趨于越來越繁瑣，實用性較差，有待開發新型的簡易高效的裝置。
發明內容
本實用新型提供一種多級A/O污水處理裝置，包括兩級或三級或更高級依次串聯的缺氧池和好氧池，以及與最后一級好氧池串聯的絮凝槽和澄清池，其中，在所述各級好氧池的至少一個中裝填有懸浮流離球填料，所述懸浮流離球的內部填充物包含海綿和陶粒，或者所述懸浮流離球的內部填充物包含海綿、陶粒和鮑爾環;
所述好氧池中的填料的裝填量占所述好氧池的體積的1/5～1/2;
所述澄清池還包括污泥回流管，所述污泥回流管與第一級缺氧池相連通，用于將回流污泥注入第一級缺氧池。
根據本實用新型，優選在第一級好氧池或者優選在第一級和第二級好氧池或者優選在第一級、第二級和第三級好氧池中裝填有所述懸浮流離球填料。
所述海綿可以為立體海綿，平均邊長可以為1.0～2.0cm，具體可以為1.5cm。
所述鮑爾環可以為25mm聚丙烯鮑爾環。
所述陶粒可以為平均粒徑1-20mm、孔隙率40%-80%的陶粒，例如平均粒徑可以約為5、10、15mm，孔隙率可以約為50%、60%、70%。
根據本實用新型，當所述懸浮流離球的內部填充物不包含鮑爾環時，海綿與陶粒的重量比為5:1至1:2，例如3:1、2:1、1.5:1或1:1.5，具體還可以為1.4:1、1.3:1、1.2:1。
根據本實用新型，當所述懸浮流離球的內部填充物包含鮑爾環時，海綿、陶粒、以及鮑爾環的重量比為(3～1):(3～1):(1～2)，具體還可以為(2.5～1):(2.5～1):(1～1.5)、(1.5～1):(1.5～1):(1.5～2)。
在一個實施方案中，懸浮流離球內部的總填充率可以為30%～85%，例如55%～75%，具體可以為60%、65%或70%。
本實用新型的裝置可以適用于多種污水的處理，包括工業廢水如：煉油、石油化工、印染廢水、焦化廢水、煤化工廢水、有機化工廢水的處理;以及城市污水處理。
本實用新型的有益效果是：
1、采用簡單的手段，采用改進的好氧池填料，簡易實現污水中氮的高效去除。好氧池中添加的懸浮流離球填料，使得硝化速率、HRT、總氮去除率得到進一步改善。
2、采用簡單的手段，有機結合了改進的好氧池填料和多級A/O結構，無需額外添加有機碳源，無需內循環，簡易實現污水中氮的高效去除。
3、在不需要傳統的污泥處理工藝的情況下，也可以實現生物碳泥的有效回用和污泥量的減少。
