申請日2015.06.11

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/02

　　摘要

　　本實用新型涉及一種二級生化廢水回用處理裝置，所述二級生化廢水回用處理裝置包括：調節池、砂濾池、碳濾池、保安過濾器、超濾系統、反滲透系統、收集池;所述調節池通過泵連接砂濾池，所述砂濾池連接碳濾池，碳濾池連接保安過濾器，保安過濾器連接超濾系統，超濾系統通過高壓泵連接反滲透系統，反滲透系統連接收集池。本實用新型的超濾膜具有能耗低、過濾精度高、產水量大、抗污能力強的優點，可有效濾除水中的細菌、膠體、懸浮物、鐵銹、大分子有機物等有害物質;反滲透系統采用四支并聯安裝的海德芳香族聚酰胺復合材料膜，不但具有復合膜的低壓、高通量、高脫鹽率等各種特點，而且還具有抗污染的特殊優點。

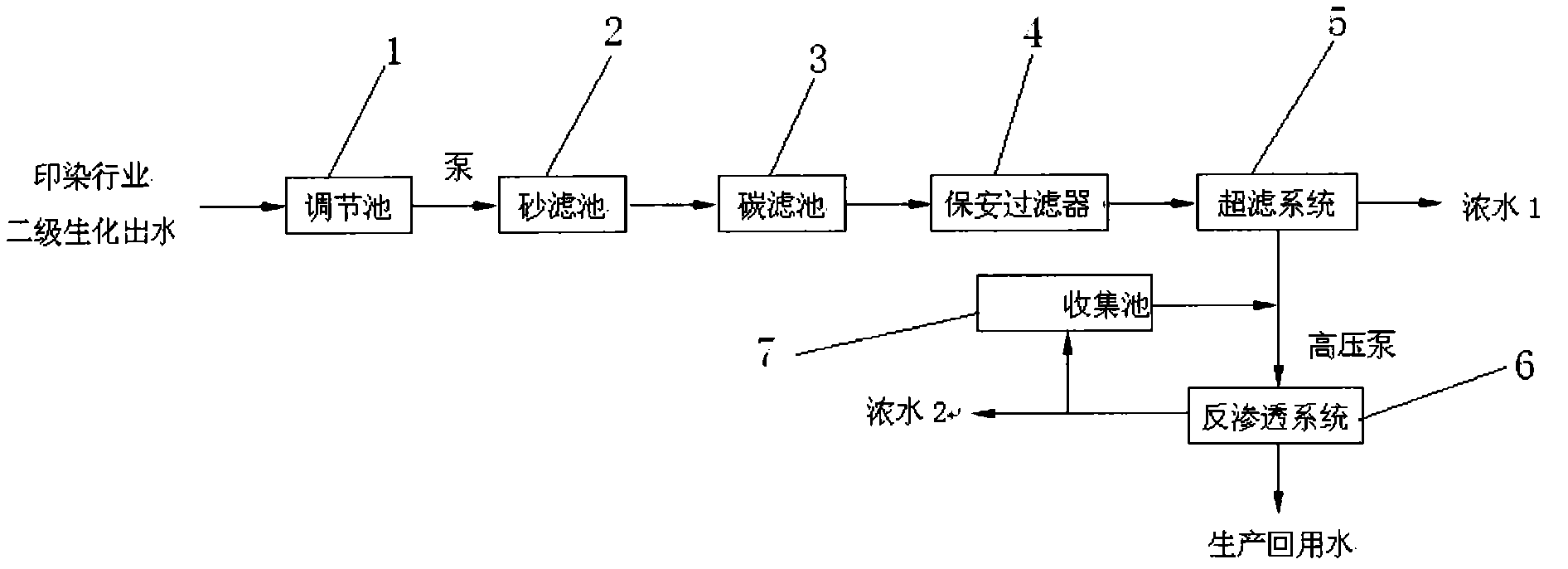

　　摘要附圖



　　權利要求書

　　1.一種二級生化廢水回用處理裝置，其特征在于，所述二級生化廢水回用處理裝置包括：調節池、砂濾池、碳濾池、保安過濾器、超濾系統、反滲透系統、收集池;

　　所述調節池通過泵連接砂濾池，所述砂濾池連接碳濾池，碳濾池連接保安過濾器，保安過濾器連接超濾系統，超濾系統通過高壓泵連接反滲透系統，反滲透系統連接收集池。

　　2.如權利要求1所述的二級生化廢水回用處理裝置，其特征在于，所述反滲透系統包括：薄膜、中心管、多孔支撐材料層、進料液隔網;

　　薄膜卷起的中心位置放置中心管，薄膜自上而下設置多孔支撐材料層、進料液隔網。

　　3.如權利要求1所述的二級生化廢水回用處理裝置，其特征在于，所述砂濾池中放置12-24目的石英砂。

　　4.如權利要求1所述的二級生化廢水回用處理裝置，其特征在于，所述碳濾池放置8-16目的活性碳，活性碳的比表面積大于1000m2/g，表面布滿平均直徑為20～30埃的微孔。

　　5.如權利要求1所述的二級生化廢水回用處理裝置，其特征在于，所述保安過濾器內安裝有若干根濾芯，濾芯孔徑的最低要求為小于10μm。

　　6.如權利要求1所述的二級生化廢水回用處理裝置，其特征在于，所述反滲透系統采用四支并聯安裝的芳香族聚酰胺復合材料膜。

　　說明書

　　一種二級生化廢水回用處理裝置

　　技術領域

　　本實用新型屬于工業廢水處理技術領域，尤其涉及一種二級生化廢水回用處理裝置。

　　背景技術

　　目前，印染廢水是加工棉、麻、化學纖維及其混紡產品為主的印染工業生產過程中排出的廢水。印染廢水水量較大，每印染加工1噸紡織品耗水100～200噸，其中80～90%成為廢水。紡織印染工業作為中國具有優勢的傳統支柱行業之一，20世紀90年代以來獲得迅猛發展，其用水量和排水量也呈逐年大幅增長的態勢。據不完全統計，我國每天排放的印染廢水量達3.0～4.0×106IT13，而廢水處理后回用率不足40%，廢水排放量和污染物總量分別位居全國工業部門的第二位和第四位，是我國各行業排污大戶之一。

　　隨著染料工業的發展和印染行業生產工藝技術的不斷進步，染料結構的穩定性大大提高，新型助劑的不斷應用，使難生化降解的有機物大量進入印染廢水中，同時各生產工藝環節對生產用水水質要求的差異等因素，都大大增加了印染廢水處理和回用的難度。目前國內外都加大了對印染廢水的治理和回用控制力度，在印染廢水的處理與回用上都有一些成功的案例。但這些成功的案例大多針對印染行業排放的混合廢水，由于印染行業生產工藝中各單元的功能不同，決定了各單元會產生成分、濃度、流量等特征不同的廢水，這些不同特征的廢水的處理的難易程度是不同的。困此，基于印染行業生產工藝特點加強印染廢水的處理及回用技術的研究，既可以達到節能減排、緩解水資源匱乏的問題，同時對于保護生態環境也能起到極其重要的作用。

　　現有的污水處理系統存在能耗較高、過濾精度低、產水量小、抗污能力弱。

　　實用新型內容

　　本實用新型為解決現有的污水處理系統存在能耗較高、過濾精度低、產水量小、抗污能力弱的技術問題而提供一種結構簡單、安裝使用方便、提高工作效率的二級生化廢水回用處理裝置。

　　本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：

　　本實用新型的二級生化廢水回用處理裝置，所述二級生化廢水回用處理裝置包括：調節池、砂濾池、碳濾池、保安過濾器、超濾系統、反滲透系統、收集池;

　　所述調節池通過泵連接砂濾池，所述砂濾池連接碳濾池，碳濾池連接保安過濾器，保安過濾器連接超濾系統，超濾系統通過高壓泵連接反滲透系統，反滲透系統連接收集池。

　　進一步，所述反滲透系統包括：薄膜、中心管、多孔支撐材料層、進料液隔網;

　　薄膜卷起的中心位置放置中心管，薄膜自上而下設置多孔支撐材料層、進料液隔網。

　　進一步，所述砂濾池中放置12-24目的石英砂。

　　進一步，所述碳濾池放置8-16目的活性碳，活性碳的比表面積大于1000m2/g，表面布滿平均直徑為20～30埃的微孔。

　　進一步，所述保安過濾器內安裝有若干根濾芯，濾芯孔徑的最低要求為小于10μm。

　　進一步，所述反滲透系統采用四支并聯安裝的芳香族聚酰胺復合材料膜。

　　本實用新型具有的優點和積極效果是：由于本實用新型超濾膜具有能耗低、過濾精度高、產水量大、抗污能力強的優點，可有效濾除水中的細菌、膠體、懸浮物、鐵銹、大分子有機物等有害物質;反滲透系統采用四支并聯安裝的海德芳香族聚酰胺復合材料膜，不但具有復合膜的低壓、高通量、高脫鹽率等各種特點，而且還具有抗污染的特殊優點。
