　　摘要

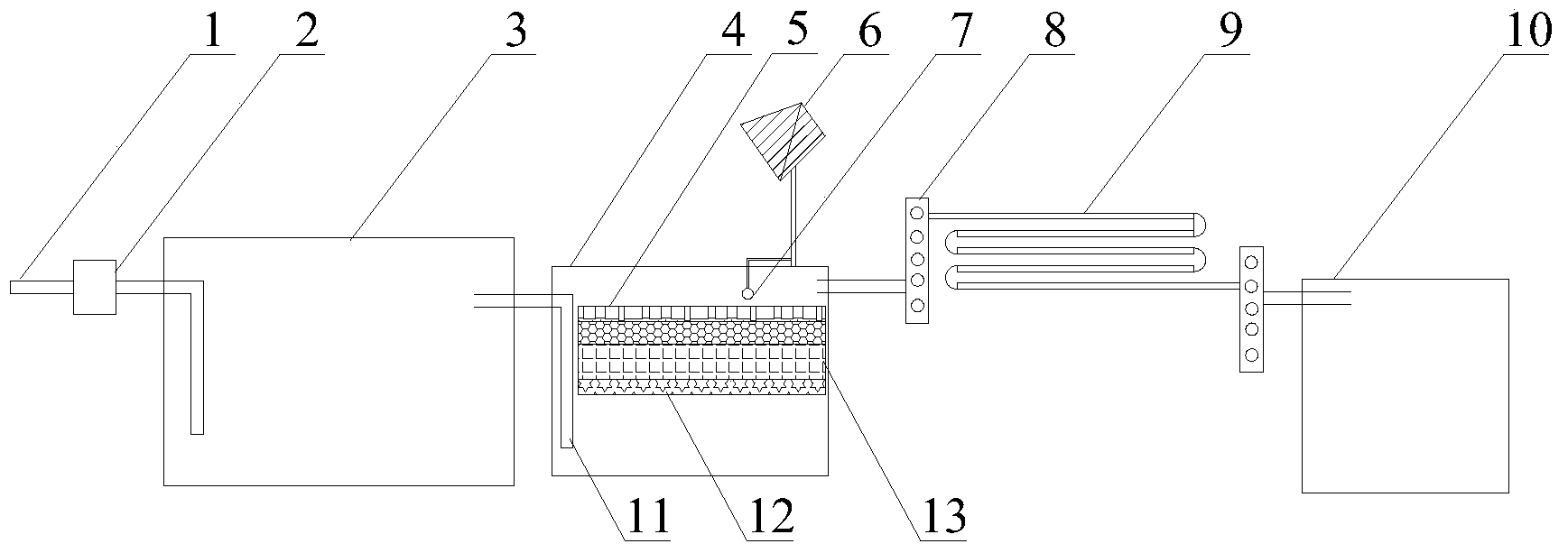

　　本實用新型公開了一種用于處理農村生活污水的集約型裝置，涉及污水處理領域，包括順次連接的厭氧消化系統好氧消化池和生態凈化系統;厭氧消化系統包括順次連接的一級厭氧消化池、二級厭氧消化池和三級厭氧消化池;一級厭氧消化池、二級厭氧消化池、三級厭氧消化池和好氧消化池的容積計算公式均為：V=aNqt/(24×1000)，N為服務的人口數量;a為污水的產生系數0.7～0.9;q為人均用水量80～120L/d，t為水在對應消化池中停留的時間。本實用新型不僅占地面積較小，而且成本較低。

　　摘要附圖



　　權利要求書

　　1.一種用于處理農村生活污水的集約型裝置，包括順次連接的 厭氧消化系統(3)、好氧消化池(4)和生態凈化系統;所述厭氧消 化系統(3)包括順次連接的一級厭氧消化池(16)、二級厭氧消化池 (20)和三級厭氧消化池(21);

　　其特征在于：所述一級厭氧消化池(16)、二級厭氧消化池(20)、 三級厭氧消化池(21)和好氧消化池(4)的容積計算公式均為：V= aNqt/(24*1000)，所述N為服務的人口數量;所述a為污水的產生 系數0.7～0.9;所述q為人均用水量80～120L/d，所述t為水在對應 消化池中停留的時間，水在一級厭氧消化池(16)中停留的時間為4～ 7天、水在二級厭氧消化池(20)中停留的時間為2～4天、水在三 級厭氧消化池(21)中停留的時間為2～4天、水在好氧消化池(4) 中停留的時間為2～4天。

　　2.如權利要求1所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述一級厭氧消化池(16)的內部設置有厭氧微生物填 料層(15)，所述厭氧微生物填料層(15)與一級厭氧消化池頂部平 行，所述厭氧微生物填料層(15)的頂部與一級厭氧消化池(16)頂 部之間的距離為80～100cm。

　　3.如權利要求1所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述一級厭氧消化池(16)和二級厭氧消化池(20)通 過第一連通管(17)連接，所述第一連通管(17)包括進水端和出水 端，所述進水端高于出水端，所述進水端位于一級厭氧消化池(16) 的內部，所述出水端位于二級厭氧消化池(20)的內部，所述進水端 與一級厭氧消化池(16)內頂之間的距離為15～30cm，出水端與二 級厭氧消化池(20)內底之間的距離為30～50cm。

　　4.如權利要求3所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述二級厭氧消化池(20)和三級厭氧消化池(21)通 過第二連通管(18)連接，所述第二連通管(18)包括進水端和出水 端，所述進水端高于出水端，所述進水端位于二級厭氧消化池(20) 的內部，所述出水端位于三級厭氧消化池(21)的內部，所述進水端 與二級厭氧消化池(20)內頂之間的距離為15～30cm，所述出水端 與三級厭氧消化池(21)內底之間的距離為30～50cm。

　　5.如權利要求1所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述好氧消化池(4)通過第三連通管(11)與厭氧消 化系統(3)的三級厭氧消化池(21)連接，所述第三連通管(11) 包括進水端和出水端，所述進水端高于出水端，所述進水端與三級厭 氧消化池(21)內頂之間的距離為15～30cm，所述出水端與好氧消 化池(4)內底之間的距離為15～30cm。

　　6.如權利要求1所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述好氧消化池(4)的內部設置有曝氣裝置(7)和好 氧凈化裝置，所述曝氣裝置(7)位于好氧凈化裝置的上方，所述好 氧凈化裝置包括自上而下依次設置與好氧微生物填料層(5)、秸稈碳 層、礫石層(13)和濾網(12)，好氧微生物填料層(5)與好養消化 池(4)內底之間的距離為30～50cm，其橫截面呈方形，其表面積與 好樣消化池底面積相等。

　　7.如權利要求1所述的用于處理農村生活污水的集約型裝置， 其特征在于：所述生態凈化系統包括若干引流單元(8)和若干種植 管(9)，每個引流單元(8)上均設置有若干引流管，所述每個引流 管均與一個種植管(9)對應，所述每個引流管均為一端與好氧消化 池(4)連接，另一端通過對應的種植管(9)與清水收集池連接。

　　8.如權利要求1至7中任一項所述的用于處理農村生活污水的 集約型裝置，其特征在于：所述一級厭氧消化池(16)與二級厭氧消 化池(20)、三級厭氧消化池(21)、好氧消化池(4)的體積比為3～ 5:1:1:1～2。

　　說明書

　　一種用于處理農村生活污水的集約型裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種用于處理農村生活 污水的集約型裝置。

　　背景技術

　　隨著農村經濟的發展和城鎮化的不斷推進，農村耕種的農藥和肥 料殘留、養殖污水排放量急劇增加，對自然水體和土壤造成的嚴重的 污染，同時農村分散式生活產生的大量污水也直接排入河流和湖泊中， 造成嚴重的水體、土壤污染，水體和土壤被污染后，有害化合物、重 金屬等污染物通過食物鏈進入人體，導致農村癌癥人口急劇增加，嚴 重?fù)p害了農村人口的健康。

　　美國、日本等發達國家處理農村生活污水積累了豐富的經驗，主 要是將污染物就地?zé)o害化處理和資源化處理。就地處理的方法為：將 污染物排入土地或濕地等自然系統，進行自然分解;資源化處理的方 法為：將污染物排入砂濾池、一體化好氧處理系統、凈化槽等人工處 理系統，不僅能夠?qū)⑽廴疚镞M行凈化，而且能夠得到生物肥料。

　　采用就地?zé)o害化處理和資源化處理的能量消耗較少、成本較低、 運行簡單、管理方便，符合我國農村發展落后、技術含量低、人才緊 缺、自動化程度低、經濟滯后的現狀。

　　申請?zhí)枮?01010139475.0的實用新型專利公開了一種生活污水 處理裝置，該裝置包括順次連接的沉砂池、厭氧消化池和生態凈化濾 池，采用該方法處理后的污水能夠達到國家污水綜合排放標準 GB8978-1996的一級要求。但該裝置的占地面積較大，制作成本較高， 結構復雜、管理維護難度大，不適應農村地區使用。

　　實用新型內容

　　針對現有技術中存在的缺陷，本實用新型的目的在于提供一種用 于處理農村生活污水的集約型裝置，不僅占地面積較小，而且運行管 理方便、建造和維護成本較低。

　　為達到以上目的，本實用新型采取的技術方案是：一種用于處理 農村生活污水的集約型裝置，包括順次連接的厭氧消化系統、好氧消 化池和生態凈化系統;所述厭氧消化系統包括順次連接的一級厭氧消 化池、二級厭氧消化池和三級厭氧消化池;

　　所述一級厭氧消化池、二級厭氧消化池、三級厭氧消化池和好氧 消化池的容積計算公式均為：V=aNqt/(24*1000)，所述N為服務 的人口數量;所述a為污水的產生系數0.7～0.9;所述q為人均用水 量80～120L/d，所述t為水在對應消化池中停留的時間，水在一級 厭氧消化池中停留的時間為4～7天、水在二級厭氧消化池中停留的 時間為2～4天、水在三級厭氧消化池中停留的時間為2～4天、水在 好氧消化池中停留的時間為2～4天。

　　在上述技術方案的基礎上，所述一級厭氧消化池的內部設置有厭 氧微生物填料層，所述厭氧微生物填料層與一級厭氧消化池頂部平行， 所述厭氧微生物填料層的頂部與一級厭氧消化池頂部之間的距離為 80～100cm。

　　在上述技術方案的基礎上，所述一級厭氧消化池和二級厭氧消化 池通過第一連通管連接，所述第一連通管包括進水端和出水端，所述 進水端高于出水端，所述進水端位于一級厭氧消化池的內部，所述出 水端位于二級厭氧消化池的內部，所述進水端與一級厭氧消化池內頂 之間的距離為15～30cm，出水端與二級厭氧消化池內底之間的距離 為30～50cm。

　　在上述技術方案的基礎上，所述二級厭氧消化池和三級厭氧消化 池通過第二連通管連接，所述第二連通管包括進水端和出水端，所述 進水端高于出水端，所述進水端位于二級厭氧消化池的內部，所述出 水端位于三級厭氧消化池的內部，所述進水端與二級厭氧消化池內頂 之間的距離為15～30cm，所述出水端與三級厭氧消化池內底之間的 距離為30～50cm。

　　在上述技術方案的基礎上，所述好氧消化池通過第三連通管與厭 氧消化系統的三級厭氧消化池連接，所述第三連通管包括進水端和出 水端，所述進水端高于出水端，所述進水端與三級厭氧消化池內頂之 間的距離為15～30cm，所述出水端與好氧消化池內底之間的距離為 15～30cm。

　　在上述技術方案的基礎上，所述好氧消化池的內部設置有曝氣裝 置和好氧凈化裝置，所述曝氣裝置位于好氧凈化裝置的上方，所述好 氧凈化裝置包括自上而下依次設置與好氧微生物填料層、秸稈碳層、 礫石層和濾網，好氧微生物填料層與好養消化池內底之間的距離為 30～50cm，其橫截面呈方形，其表面積與好樣消化池底面積相等。

　　在上述技術方案的基礎上，所述生態凈化系統包括若干引流單元 和若干種植管，每個引流單元上均設置有若干引流管，所述每個引流 管均與一個種植管對應，所述每個引流管均為一端與好氧消化池連接， 另一端通過對應的種植管與清水收集池連接。

　　在上述技術方案的基礎上，所述一級厭氧消化池與二級厭氧消化 池、三級厭氧消化池、好氧消化池的體積比為3～5:1:1:1～2。

　　與現有技術相比，本實用新型的優點在于：

　　(1)本實用新型中用于處理農村生活污水的集約型裝置，包括 相互連接的厭氧消化系統和好氧消化池，厭氧消化系統包括順次連接 的一級厭氧消化池、二級厭氧消化池和三級厭氧消化池;其中，一級 厭氧消化池、二級厭氧消化池、三級厭氧消化池和好氧消化池的容積 計算公式均為：V=aNqt/(24*1000)，所述N為服務的人口數量; 所述a為污水的產生系數0.7～0.9;所述q為人均用水量80～120L/d， 所述t為水在對應消化池中停留的時間，本與現有技術中根據經驗確 定消化池尺寸，容易造成占地面積較大，成本較高相比，實用新型根 據污水消化的時間確定消化池的尺寸，占地面積比較合理，制作成本 較低。

　　(2)本實用新型中用于處理農村生活污水的集約型裝置，包括 第一連通管、第二連通管和第三連通管，第一連通管、第二連通管和 第三連通管均包括進水端和出水端，每個進水端均高于對應的出水端， 所有進水端與對應消化池內頂之間的距離均為15～30cm，進入進水 端的水均為消化池內的上層清水;所有出水端與對應消化池內底之間 的距離均為30～50cm，出水端的水進入下一消化池后，均位于消化 池的底部，水由底部向上運動的過程中，其內部的雜質會發生自然沉 降而凈化。

　　(3)本實用新型中用于處理農村生活污水的集約型裝置，第一 連通管、第二連通管和第三連通管的高度依次降低，污水流動為溢滿 自流方式，無抽水動力系統，建造和維護費用低，能夠節約能源。

　　(4)本實用新型中用于處理農村生活污水的集約型裝置，包括 生態凈化系統，生態凈化系統包括種植管，種植管為迂回彎折的管道， 管道上種植有植物，植物能夠吸附水中的重金屬，N、P化合物，深 層凈化水質、美化環境，增加經濟效益。
