申請日2015.06.11

　　公開(公告)日2015.09.09

　　IPC分類號C02F9/14

　　摘要

　　一種基于人工快滲污水處理設施的升級改造方法，是對人工快滲污水處理設施的改進，包括：計算人工快滲污水處理設施中的人工快滲池的容積;分別將多個人工快滲池池體改造為多級AO池串聯連接，同時在排列為偶數級的AO池中保留原出水口;將原粗格柵及提升泵房的出水端通過管路直接連接改造后的多級AO池的進水口;將人工快滲污水處理設施中與粗格柵及提升泵房的出水端依次連接的預沉淀池和砂濾池相應的作為依次連接的二次沉淀池和深度處理砂濾池，深度處理砂濾池的輸出端口通過管路連接人工快滲污水處理設施中的與總出水管相連的紫外消毒池;將每一級AO池都通過曝氣管道連接設置在外部的鼓風機。本發明可滿足大多數人工快滲污水處理廠的改造需求，且投資低。

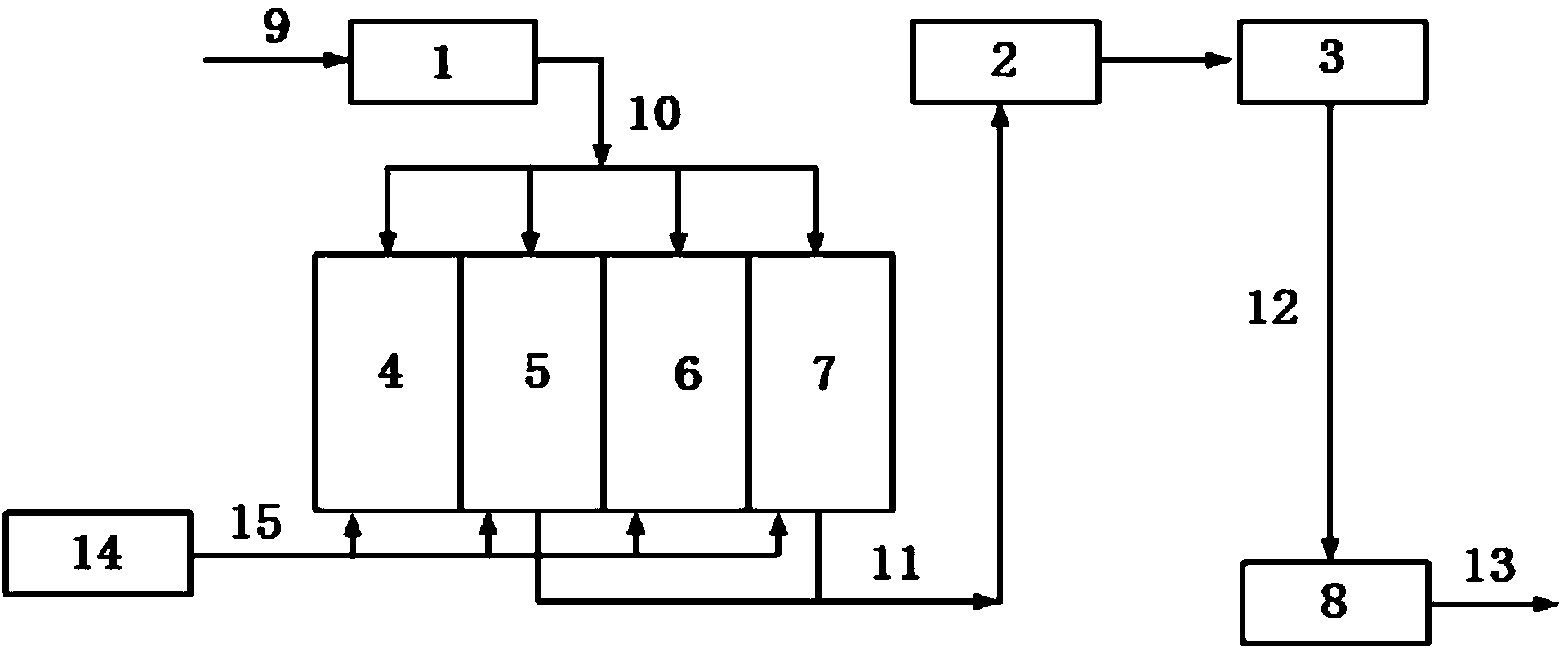

　　摘要附圖



　　權利要求書

　　1.一種基于人工快滲污水處理設施的升級改造方法，其特征在于，是對人工快滲污水 處理設施的改進，將人工快滲污水處理設施的用于預處理的預沉淀池和砂濾池變更為二次沉 淀池和深度處理濾池、將人工快滲池體改造為AO池，并由原并聯連接方式改為串并聯運行 的多段AO池，具體包括如下步驟：

　　1)計算人工快滲污水處理設施中的人工快滲池的容積，判斷是否滿足污染物所需AO 池的容積，滿足進行下一步驟，否則放棄改造;

　　2)分別將多個人工快滲池池體改造為多級AO池，并將原多個人工快滲池的并聯連接 通過在相鄰AO池的池體間開設過水孔改造為多級AO池串聯連接，同時在排列為偶數級的 AO池中保留原人工快滲池的出水口;

　　3)將人工快滲污水處理設施中粗格柵及提升泵房的出水端通過管路直接連接改造后的 多級AO池的進水口;

　　4)將人工快滲污水處理設施中與所述的粗格柵及提升泵房的出水端依次連接的預沉淀 池和砂濾池相應的作為依次連接的二次沉淀池和深度處理砂濾池，其中，所述的二次沉淀池 的輸入端口通過管路連接排列為偶數級的AO池的出水口端，所述深度處理砂濾池的輸出端 口通過管路(12)連接人工快滲污水處理設施中的與總出水管相連的紫外消毒池;

　　5)將每一級AO池都通過曝氣管道連接設置在外部的鼓風機。

　　2.根據權利要求1所述的一種基于人工快滲污水處理設施的升級改造方法，其特征在 于，所述的改造后的AO池的水深為2.2m。

　　3.根據權利要求1所述的一種基于人工快滲污水處理設施的升級改造方法，其特征在 于，所述的每一級AO池內部都分為相連通的缺氧池和好氧池，其中缺氧池內設置潛水攪拌 器，所述的連接設置在外部的鼓風機的曝氣管道鋪設在好氧池內。

　　說明書

　　一種基于人工快滲污水處理設施的升級改造方法

　　技術領域

　　本發明涉及一種污水處理系統。特別是涉及一種基于人工快滲污水處理設施的升級改造 方法。

　　背景技術

　　人工快滲系統是土地處理的一種類型，它是指有控制地將污水投放于人工構筑的滲濾介 質的表面，使其在向下滲透的過程中經歷不同的物理、化學和生物作用，最終達到凈化污水 的過程。典型的人工快滲系統由預處理單元和人工快滲單元組成。預處理單元的功能主要是 降低污水中的SS，以便提高滲池的滲濾速度，防止堵塞，通常包括預沉淀池、砂濾池等;人 工快滲單元的主體是快速滲濾池，該系統由至少兩個裝填有一定厚度砂石填料濾池組成的人 工快滲池，其中，落干期滲濾池大部分為好氧環境，淹水期滲濾池為厭氧環境，通過干濕交 替的運轉方式，濾池內的好氧、厭氧及兼氧性微生物逐步降解污染物，達到凈化污水的目的。

　　如圖1所示，現有的人工快滲系統，包括粗格柵及提升泵房21，預沉淀池22，砂濾池 23，通過管路210均勻進入四座人工快滲池24～27，四座人工快滲池為并聯關系。隨后污水 流出并通過管路211匯合進入紫外消毒池28，并最終通過總出水管212排到廠外。

　　早期我國鄉鎮及廣大農村地區產生的污水以生活污水為主，其特點包括：污染物濃度較 低，基本不含重金屬和有毒有害物質;污水管網尚未得到普及，居住密度小且分散，污水量 較小。為了建設及運營方便，基于土地處理的人工快滲工藝得到了廣泛應用。經實踐證明， 該工藝憑借建設及運行成本低，運營維護簡易等特點，在鄉鎮及農村地區發揮了顯著的作用， 為當?shù)丨h(huán)境及區域經濟發展提供了有力支持。

　　但隨著我國社會經濟的不斷發展，工業及規�；�生產逐步延伸進入鄉鎮及農村地區，為 上述地區的環境帶來顯著沖擊。至此，以土地處理為核心的人工快滲工藝開始顯現以下問題：

　　1、污水水量顯著增高，使得交替運行的人工快滲透工藝無法滿足連續增長的污水處理需 求;

　　2、污水水質顯著惡化，鄉鎮已呈現生產污水為主的特點，各項水質指標大幅度超過人工 快滲工藝所能承受的限值;

　　3、懸浮物及有毒有害物質的進入，使得人工快滲池堵塞及濾料污染的情況大幅度增加， 運行維護十分繁瑣，并導致部分地區人工快滲池已陷入癱瘓，無法發揮處理能力。

　　而國家對水污染的控制要求越發嚴格，一級A處理標準已在國內全面實施，在這一背景 下，人工快滲工藝已不能滿足使用要求，需要提供新的處理和解決方案。如果將采用人工快 滲工藝的設施拆除，重新建設污水處理設施，不僅產生極大的浪費，而且由于該工藝大多位 置偏遠，工程實施的難度和成本很高，會為國家和地方的經濟帶來較大負擔。因此迫切需要 開發一種經濟、節能、方便、處理效果穩定的技術，以滿足人工快滲工藝的提標改造要求。

　　發明內容

　　本發明所要解決的技術問題是，提供一種能夠完全利用原人工快滲工藝的設施，只針對 某些設備加以改造的基于人工快滲污水處理設施的升級改造方法。

　　本發明所采用的技術方案是：一種基于人工快滲污水處理設施的升級改造方法，是對人 工快滲污水處理設施的改進，將人工快滲污水處理設施的用于預處理的預沉淀池和砂濾池變 更為二次沉淀池和深度處理濾池、將人工快滲池體改造為AO池，并由原并聯連接方式改為 串并聯運行的多段AO池，具體包括如下步驟：

　　1)計算人工快滲污水處理設施中的人工快滲池的容積，判斷是否滿足污染物所需AO池 的容積，滿足進行下一步驟，否則放棄改造;

　　2)分別將多個人工快滲池池體改造為多級AO池，并將原多個人工快滲池的并聯連接通 過在相鄰AO池的池體間開設過水孔改造為多級AO池串聯連接，同時在排列為偶數級的AO 池中保留原人工快滲池的出水口;

　　3)將人工快滲污水處理設施中粗格柵及提升泵房的出水端通過管路直接連接改造后的多 級AO池的進水口;

　　4)將人工快滲污水處理設施中與所述的粗格柵及提升泵房的出水端依次連接的預沉淀池 和砂濾池相應的作為依次連接的二次沉淀池和深度處理砂濾池，其中，所述的二次沉淀池的 輸入端口通過管路連接排列為偶數級的AO池的出水口端，所述深度處理砂濾池的輸出端口 通過管路(12)連接人工快滲污水處理設施中的與總出水管相連的紫外消毒池;

　　5)將每一級AO池都通過曝氣管道連接設置在外部的鼓風機。

　　所述的改造后的AO池的水深為2.2m。

　　所述的每一級AO池內部都分為相連通的缺氧池和好氧池，其中缺氧池內設置潛水攪拌 器，所述的連接設置在外部的鼓風機的曝氣管道鋪設在好氧池內。

　　本發明的一種基于人工快滲污水處理設施的升級改造方法，完全利用原人工快滲工藝的 設施，最大限度的減小了工程投資和改造難度，并提供了多種靈活的運行方式。本發明的淺 池多段AO工藝，可滿足大多數人工快滲污水處理廠的改造需求，且投資低、能耗低、易實 施、方便管理，具有廣泛的應用前景。具有以下特點：

　　1、改造工程無拆毀構筑物，顯著降低工程投資和改造難度;

　　2、根據四座人工快滲池體的布置特點，將其改造為多段AO工藝，可保留大部分進出水 管路，且該工藝處理效果好，運行能耗低，可滿足目前國家對污水的處理要求。

　　3、由于人工快滲池體較淺，改造后形成淺池曝氣，具有能耗低、運行穩定、維護方便的 特點。

　　4、改造后保留在第二級AO池和第四級AO池處設AO池出水管，即可以使第一級AO 池、第二級AO池、第三級AO池和第四級AO池串聯形式運行，又可以使第一級AO池和 第二級AO池、第三級AO池和第四級AO池并聯形式運行，可根據水量水質情況實時調整， 提升了工藝運行的靈活性，并進一步節省了運行能耗。
