申請日2015.07.13

　　公開(公告)日2015.12.30

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一種污水好氧生化處理系統，包括污泥回流裝置、依次連接的進水裝置、生化反應裝置和泥水分離裝置，所述泥水分離裝置通過污泥回流裝置與生化反應裝置連接，所述生化反應裝置包括生化反應器和曝氣機構，所述曝氣機構與生化反應器連接，所述生化反應器的內腔設有2張可拆裝的隔板，2張所述隔板將生化反應器的內腔分隔成第一反應區、第二反應區和第三反應區;所述第一反應區和第二反應區均與進水裝置連接，所述第三反應區與泥水分離裝置連接。本實用新型集多種污水處理工藝為一體，能根據實際需要實現不同污水處理工藝的轉換，可評價各工藝流程和工藝參數的處理效率及其經濟性，具有工藝組合靈活多變、調節方便、設備簡單的優勢。

　　權利要求書

　　1.一種污水好氧生化處理系統，包括污泥回流裝置、依次連接的進水裝 置、生化反應裝置和泥水分離裝置，其中，所述泥水分離裝置通過污泥回流 裝置與生化反應裝置連接，即生化反應裝置、泥水分離裝置和污泥回流裝置 形成環路;其特征在于：所述生化反應裝置包括生化反應器和曝氣機構，所 述曝氣機構與生化反應器連接，所述生化反應器的內腔設有2張可拆裝的隔 板，2張所述隔板將生化反應器的內腔分隔成第一反應區、第二反應區和第三 反應區;所述第一反應區和第二反應區均與進水裝置連接，所述第三反應區 與泥水分離裝置連接。

　　2.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述生 化反應器的內腔設有至少2組止水插槽，每組止水插槽具有2個相對設置止 水插槽，2個所述隔板分別插入其中的2組止水插槽。

　　3.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述生 化反應裝置還包括第一混合液回流機構和第二混合液回流機構;所述第一混 合液回流機構包括第一混合液回流泵、第一回流閥、第二回流閥和第三回流 閥，所述第一混合液回流泵的入水口通過第一回流閥與第三反應區連接，所 述第一混合液回流泵的出水口通過第二回流閥和第三回流閥分別與第一反應 區和第二反應區連接;

　　所述第二混合液回流機構包括第二混合液回流泵、第四回流閥和第五回 流閥，所述第二混合液回流泵的入水口通過第四回流閥與第二反應區連接， 所述第二混合液回流泵的出水口通過第五回流閥與第一反應區連接。

　　4.根據權利要求3所述的污水好氧生化處理系統，其特征在于：所述第 二回流閥和第一反應區之間設有第一混合液流量計，所述第三回流閥和第二 反應區之間設有第二混合液流量計;所述第五回流閥與第一反應區之間設有 第三混合液流量計。

　　5.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述第 一反應區和第二反應區設有攪拌器。

　　6.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述進 水裝置包括配水箱、污水泵、第一供水閥和第二供水閥，所述污水泵的進水 口與配水箱連接，所述污水泵的出水口通過第一供水閥和第二供水閥分別與 第一反應區和第二反應區連接;所述第一供水閥和第一反應區之間設有第一 污水流量計，所述第二供水閥和第二反應區之間設有第二污水流量計。

　　7.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述曝 氣機構包括氣泵、多個曝氣頭和與曝氣頭數量相等的爆氣閥，多個所述曝氣 頭均設置于生化反應器的內腔，且多個所述曝氣頭分別通過相應的曝氣閥與 氣泵連接;所述曝氣閥與氣泵之間設有氣體流量計。

　　8.根據權利要求1所述的污水好氧生化處理系統，其特征在于：所述泥 水分離裝置包括沉淀池，所述沉淀池的上端設有排水口，所述沉淀池的底部 設有排泥口，所述排泥口通過污泥回流裝置與生化反應器的第一反應區和第 二反應區連接。

　　9.根據權利要求8所述的污水好氧生化處理系統，其特征在于：所述污 泥回流裝置包括污泥泵、第一污泥閥、第二污泥閥和第三污泥閥，所述污泥 泵的進泥口通過第一污泥閥與排泥口連接，所述污泥泵的出泥口通過第二污 泥閥和第三污泥閥分別與第一反應區和第二反應區連接。

　　10.根據權利要求9所述的污水好氧生化處理系統，其特征在于：所述 第二污泥閥與第一反應區之間設有第一污泥流量計，所述第三污泥閥與第二 反應區之間設有第二污泥流量計。

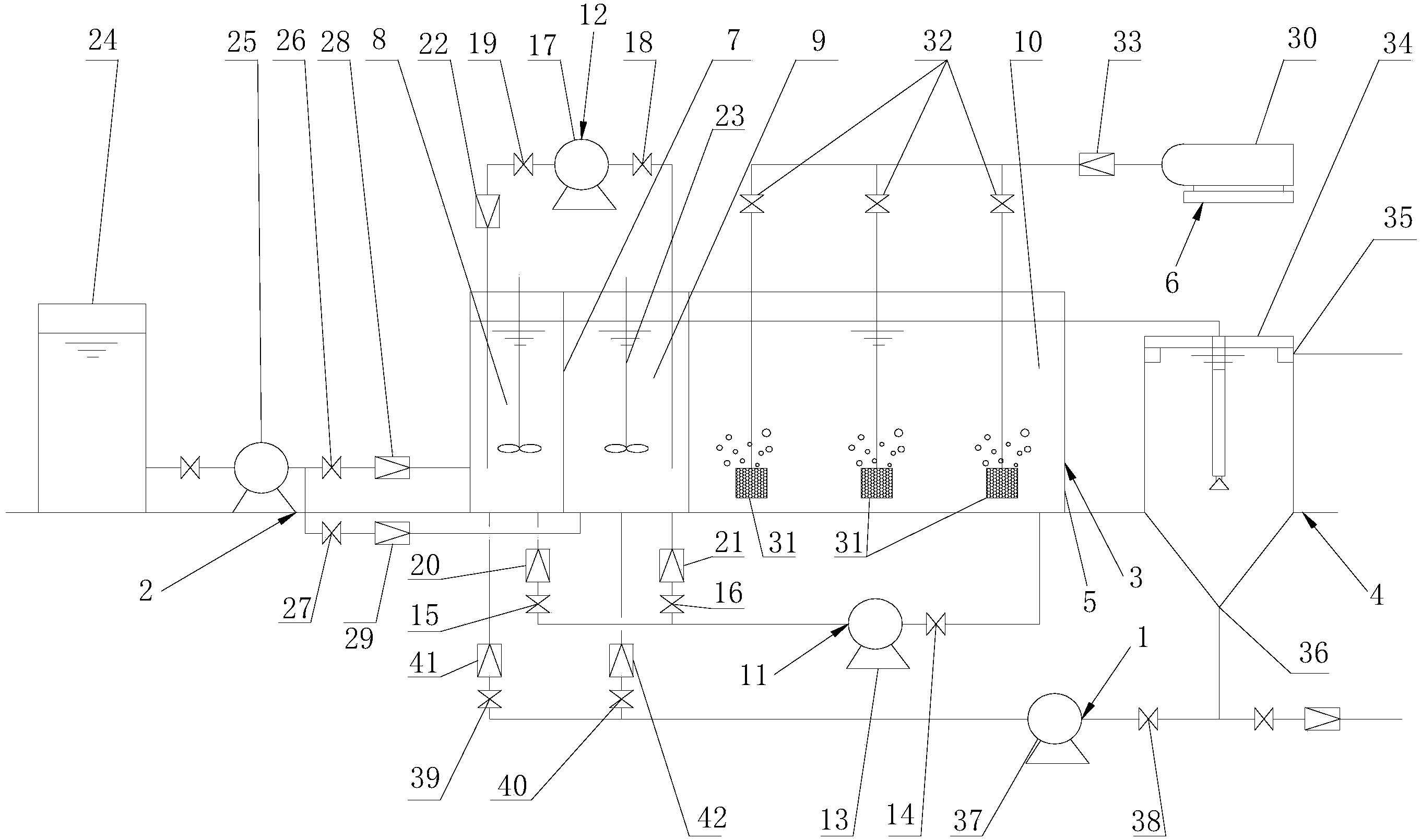

　　說明書

　　一種污水好氧生化處理系統

　　技術領域

　　本實用新型涉及一種污水處理系統，具體涉及一種污水好氧生化處理系統。

　　背景技術

　　目前污水處理技術中使用最廣泛的是好氧生化處理技術，選取合理的好氧生化處理工藝流程以及選擇合適的工藝參數，對于提高生化處理的效率以及降低工程投資、運行費用至關緊要。本試驗裝置在充分研究了好氧生化處理多種工藝流程和設計參數的基礎上，研制出可通過簡單調整各反應區容積比例、各區停留時間、污泥回流比、混合液回流比等參數，模擬實際污水好氧生化處理過程，能選擇出既符合日益嚴格的污水排放標準又符合經濟性的最優好氧生化處理工藝組合。

　　實用新型內容

　　為了克服現有技術的不足和缺點，本實用新型的目的在于提供一種污水好氧生化處理系統，該污水好氧生化處理系統可進行多種處理工藝，具有工藝組合靈活多為、控制容易、結構簡單的優勢。

　　為了達到上述目的，本實用新型采用以下技術方案：一種污水好氧生化處理系統，包括污泥回流裝置、依次連接的進水裝置、生化反應裝置和泥水分離裝置，其中，所述泥水分離裝置通過污泥回流裝置與生化反應裝置連接，即生化反應裝置、泥水分離裝置和污泥回流裝置形成環路;所述生化反應裝置包括生化反應器和曝氣機構，所述曝氣機構與生化反應器連接，所述生化反應器的內腔設有2張可拆裝的隔板，2張所述隔板將生化反應器的內腔分隔成第一反應區、第二反應區和第三反應區;所述第一反應區和第二反應區均與進水裝置連接，所述第三反應區與泥水分離裝置連接。

　　優選的，所述生化反應器的內腔設有至少2組止水插槽，每組止水插槽具有2個相對設置止水插槽，2個所述隔板分別插入其中的2組止水插槽。

　　優選的，所述生化反應裝置還包括第一混合液回流機構和第二混合液回流機構;所述第一混合液回流機構包括第一混合液回流泵、第一回流閥、第二回流閥和第三回流閥，所述第一混合液回流泵的入水口通過第一回流閥與第三反應區連接，所述第一混合液回流泵的出水口通過第二回流閥和第三回流閥分別與第一反應區和第二反應區連接;

　　所述第二混合液回流機構包括第二混合液回流泵、第四回流閥和第五回流閥，所述第二混合液回流泵的入水口通過第四回流閥與第二反應區連接，所述第二混合液回流泵的出水口通過第五回流閥與第一反應區連接。

　　優選的，所述第二回流閥和第一反應區之間設有第一混合液流量計，所述第三回流閥和第二反應區之間設有第二混合液流量計;所述第五回流閥與第一反應區之間設有第三混合液流量計。

　　優選的，所述第一反應區和第二反應區設有攪拌器。

　　優選的，所述進水裝置包括配水箱、污水泵、第一供水閥和第二供水閥，所述污水泵的進水口與配水箱連接，所述污水泵的出水口通過第一供水閥和第二供水閥分別與第一反應區和第二反應區連接;所述第一供水閥和第一反應區之間設有第一污水流量計，所述第二供水閥和第二反應區之間設有第二污水流量計。

　　優選的，所述曝氣機構包括氣泵、多個曝氣頭和與曝氣頭數量相等的爆氣閥，多個所述曝氣頭均設置于生化反應器的內腔，且多個所述曝氣頭分別通過相應的曝氣閥與氣泵連接;所述曝氣閥與氣泵之間設有氣體流量計。

　　優選的，所述泥水分離裝置包括沉淀池，所述沉淀池的上端設有排水口，所述沉淀池的底部設有排泥口，所述排泥口通過污泥回流裝置與生化反應器的第一反應區和第二反應區連接。

　　優選的，所述污泥回流裝置包括污泥泵、第一污泥閥、第二污泥閥和第三污泥閥，所述污泥泵的進泥口通過第一污泥閥與排泥口連接，所述污泥泵的出泥口通過第二污泥閥和第三污泥閥分別與第一反應區和第二反應區連接。

　　優選的，所述第二污泥閥與第一反應區之間設有第一污泥流量計，所述第三污泥閥與第二反應區之間設有第二污泥流量計。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型的生化反應器采用可拆裝的隔板將生化反應器的內腔分隔成三個反應區，在工作時，根據處理工藝抽離一張或兩張隔板，使三個反應區形成一個總反應區或兩個或三個反應區的組合，以此可以調整各反應區容積比例及污水停留各反應區的時間，從而可實現各種處理工藝及工藝參數。

　　2、本實用新型的在生化反應裝置中包括兩個混合液回流機構，這兩個混合液利用各回流閥控制，并采用混合液流量計實時監控，從而進一步增加了處理工藝的種類，從而可更好地對污水進行處理，保證既符合日益嚴格的污水排放標準又符合經濟性最好的處理工藝組合。

　　3、本實用新型中的污泥回流裝置通過采用兩個污泥閥分別與第一反應區和第二反應區連接，則可根據不同的處理工藝，將污泥回送至相應的反應區，這進一步優化了污水的處理工藝，保證既符合日益嚴格的污水排放標準又符合經濟性最好的處理工藝組合。

　　4、本實用新型集中了多種工藝流程和多種工藝參數，可結合實際污水治理需要采用不同污水處理工藝，優選最佳的工藝流程和工藝參數，實現治理效果和經濟效益最大化。
