煤化工回用水處理技術

中國污水處理工程網 時間:2015-3-24 9:41:37

污水處理技術 | 匯聚全球環保力量,降低企業治污成本

鄂爾多斯某煤化工廠循環水場補水量約占總新鮮水用水量的70%,其補水若全部用新鮮水補充,將造成水資源的極大浪費。若能對該廠產生的廢水進行深度處理與回用,不僅能有效地節約運行成本,且能實現較大的環境和社會效益;诖,鄂爾多斯某煤化工廠采用勻質池+高效澄清器+多介質過濾器+超濾及反滲透的組合工藝對其產生的廢水進行了深度處理與回用。

有效的預處理+超濾(UF)+反滲透膜(RO)的組合工藝,不僅能高效、穩定地去除污染物,而且可避免反滲透膜的污堵,確保出水符合回用水水質標準〔1, 2, 3, 4〕,其在回用水處理的工程設計中得到了一定的應用。

1 設計規模及進出水水質

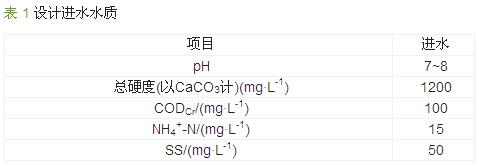

鄂爾多斯某煤化工廠回用水處理裝置進水水源主要分為以下幾類:一是污水處理裝置出水,其出水水質滿足《污水綜合排放標準》(GB 8978— 1996)的一級排放標準;二是循環水場排污水;三是脫鹽水站排污水。本回用水處理裝置設計規模為160 m3/h,設計進水水質見表 1,設計出水要求執行《污水再生利用工程設計規范》(GB 50335—2002)中再生水用作循環冷卻系統補充水的水質標準。

從進水水質可以看出,本回用水處理裝置的水源較為復雜,其有機污染物、微生物、生物黏泥、膠體類、重金屬、硬度等物質的污染較常規的純水要復雜和嚴重的多,對超濾前的預處理效果要求較高。

根據上述水質特點,設計采用勻質池+高效澄清器+多介質過濾器+超濾及反滲透的組合工藝。

2 工藝流程及主要設計參數

2.1 工藝流程

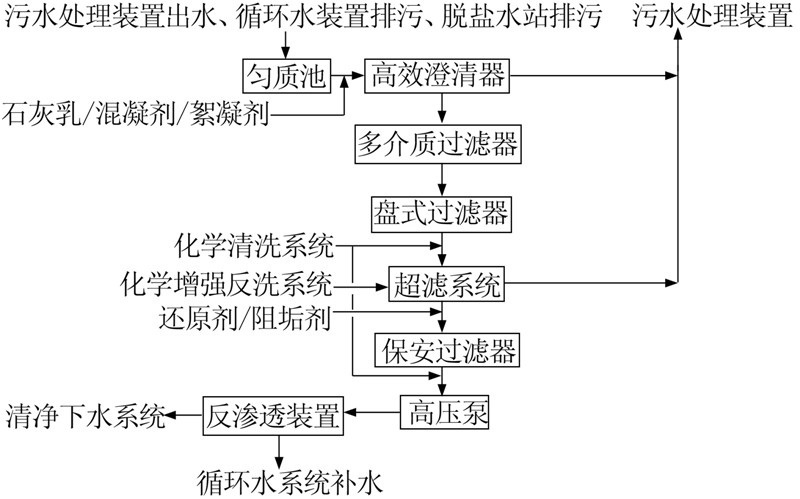

本回用水處理裝置主要工藝流程見圖 1。



圖 1 回用水處理裝置工藝流程

2.2 主要設計構筑物及設備參數

2.2.1 廢水勻質池
進水水源中循環水場排污及脫鹽水站排污均為間斷進水,需加強均質化處理。勻質池設計尺寸為37.9 m×7.6 m×3.5 m。勻質池配套設置廢水提升泵,廢水提升泵1用1備,單臺流量為160 m3/h;配套設置2臺潛水?dāng)嚢铏C(jī),功率為3 kW。

2.2.2 高效澄清器
高效澄清器是集混凝/反應/沉淀于一體的鋼結構廢水處理設備,單臺處理量為160 m3/h,設計出水SS≤20 mg/L,設計尺寸為D 6 000 mm×7 000 mm。

在高效澄清器前配套設置石灰乳加藥裝置,濃漿泵2臺,1用1備,單臺加藥量為0~3 t/h;絮凝劑加藥裝置,機械隔膜泵2臺,1用1備,單臺流量為0~120 L/h;混凝劑加藥裝置,機械隔膜泵2臺,1用1備,單臺流量為0~44 L/h。

2.2.3 多介質過濾器
多介質過濾器用于去除水中的懸浮物和膠體,濾料采用無煙煤和石英砂。多介質過濾器2臺,設計單臺處理量為80 m3/h,設計濾速為10 m/h,采用氣水反沖洗。多介質過濾器設計尺寸為D 3 200 mm×4 200 mm。

2.2.4 超濾系統
超濾系統前配套設置1臺盤式過濾器,處理量為160 m3/h,設計出水濁度≤3 NTU,過濾精度為 50 μm,過濾器型式:以色列 ARKAL 3DF-8。

超濾系統設計回收率為90%,設計產水水質:SDI≤3,濁度≤0.5 NTU。裝置凈產水量為144 m3/h,采用DOW公司生產的SFP2860 DOWTM UF膜組件(外壓式中空纖維膜),單只膜面積為51 m2,共60支。

超濾系統及反滲透系統共同配套設置化學清洗裝置1套,含清洗保安過濾器1臺,能力為150 m3/(h·套),濾芯過濾精度為5 μm。

化學增強反洗系統含次氯酸鈉加藥裝置,電磁驅動隔膜泵2臺,1用1備,單臺流量為0~1 600 L/h;加酸裝置,電磁驅動隔膜泵2臺,1用1備,單臺流量為0~550 L/h;加堿裝置,電磁驅動隔膜泵2臺, 1用1備,單臺流量為0~240 L/h。

2.2.5 反滲透系統
反滲透膜前設置保安過濾器,保安過濾器過濾精度為5 μm,外殼采用耐腐蝕的 316不銹鋼材質,濾棒由聚丙烯噴熔制成,孔形呈錐形結構,運行流速≤10 m3/(m2·h)。

反滲透高壓泵采用臥式離心高壓泵,過流部分材質為不銹鋼,Q=150 m3/h,P=1.4 MPa。

反滲透裝置設計產水量為108 m3/h,回收率為75%。1 a內設計脫鹽率≥98%,3 a內設計脫鹽率≥97%。反滲透膜采用美國DOW公司生產的BW30-400/34 I-FR 端面自鎖高產水量抗污染型苦咸水反滲透膜元件,設計通量為18 LMH,選用膜元件162支,采用6芯裝美國 CODELINE 公司產品膜殼27支。一級二段,18∶9排列。

反滲透系統配套設置還原劑加藥裝置,電磁驅動隔膜泵2臺,1用1備,單臺流量為0~15.1 L/h;阻垢劑加藥裝置,電磁驅動隔膜泵2臺,1用1備,單臺流量為0~7.6 L/h。

2.2.6 自控系統設置
(1)超濾系統。正常操作情況下,超濾裝置需要每20~60 min 進行氣擦洗、水力反洗(含正沖洗、反沖洗)至少各1次,單次氣水沖洗的時間約為1 min,也就是說需要在1 min內進行約40次的不同閥門開、關操作; 而超濾裝置的常規化學加強反洗(CEB)需要至少24 h 1次,這在人工運行時很難保證,所以超濾裝置的啟動、運行、氣擦洗、反洗、正洗、停機等過程均由PLC實現自動控制。

超濾系統同時設置就地儀表盤和就地操作盤,在就地儀表盤上可讀出超濾的有關工藝參數,以及能在就地操作盤上操作相關的水泵和自動閥門。

(2)反滲透系統 。反滲透系統的啟動、運行、沖洗、停機備用等過程也均由PLC實現自動控制。同時設置就地儀表盤和就地操作盤,在就地儀表盤上可讀出RO的有關工藝參數,如電導率、流量、壓力等;在就地操作盤上能啟停RO進水高壓泵及相關的自動閥門。

3 運行效果

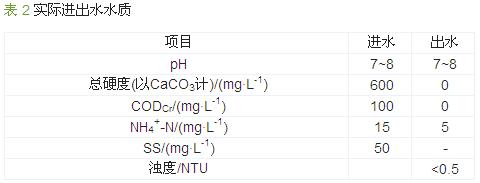

本回用水處理裝置已經建成運行近1 a,其水質日常監測結果如表 2所示。運行結果表明,出水穩定,出水水質達到《污水再生利用工程設計規范》(GB 50335—2002)中再生水用作循環冷卻系統補充水的水質標準。

4 成本分析
人工費:定員按4人考慮,工資為5 000元/(月·人),人工費為667元/d;電費:本裝置平均耗電量為 5 440 kW·h/d,電價以0.75元/(kW·h)計,電費為 4 080元/d;藥劑費:藥劑費以1 500元/d計;損耗費:石英砂濾料以200元/d計(按0.5 a 的使用壽命),超濾和反滲透膜以1 610元/d計(按3 a 的使用壽命)。合計平均處理成本為2.10元/m3。鄂爾多斯工業水價為7.95元/ m3,本裝置的經濟效益非常明顯。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

5 小結
鄂爾多斯某煤化工廠結合復雜的進水水質及回用水用戶的水質要求,設計采用勻質池+高效澄清器+多介質過濾器+超濾及反滲透的組合工藝對廢水進行深度處理與回用。運行結果表明,運行效果良好,脫鹽率及回收率均能達到設計標準,經濟效益明顯,證明所選工藝是可行且經濟的。
