我國屬于缺水國家。城市用水中工業用水占總用水量的60％以上，工業冷卻水用量占工業用水總量的70% ～ 80％[1]。因而提高工業冷卻水的重復利用率，減少新水的補水量和排污量將是工業循環冷卻水處理的首選目標[2]。循環冷卻水系統排污水的回用是重要的節水途徑之一[3]，其中排污水的除鹽處理效果是其能否回用的關鍵。電吸附是近幾年開發的除鹽新技術，它通過施加外加電壓形成靜電場，強制離子向帶有相反電荷的電極處移動，對雙電層的充、放電進行控制，改變雙電層處的離子濃度，并使之不同于本體濃度，從而實現對水溶液的除鹽[4-5]。

為解決循環冷卻水系統排污水除鹽問題，實現排污水回用目標，本研究采用電吸附除鹽技術對循環冷卻水系統排污水進行中試試驗，以驗證該技術應用于循環冷卻水系統排污水除鹽回用的可行性。

1 材料與方法

1．1 試驗所用設備

電吸附模塊（EMK－4443） 2 個，每個30 對電極； CHL2－30 臥式清水泵2 臺； JMKb－5－A 保安過濾器2 臺； FLECK 砂濾器1 臺。

1．2 試驗水質

試驗用水為某氣體廠循環冷卻水系統排污水，水質指標見表1，其中堿度和硬度以CaCO3計。

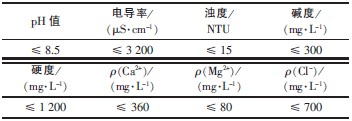

表1 循環冷卻水系統排污水水質指標

Tab. 1 Characteristics of sewage discharged from circulating cooling water system

1．3 試驗方法

本試驗裝置處理量為0．5 m3/h，試驗共運行了7 d。循環冷卻水系統排污水除鹽工藝流程見圖1。工藝流程包括除鹽和再生2 個流程。

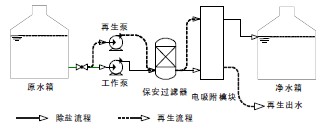

圖1 工藝流程

Fig． 1 Process flow

（1）除鹽流程。原水通過提升泵輸送至保安過濾器，大于10 μm 的殘留固體懸浮物或沉淀物在此道工序被截流，水再被送入電吸附（EST）模塊，水中的溶解性鹽類被吸附，水質得到凈化。

（2）再生流程。即電吸附模塊的反沖洗過程，用原水沖洗經過短接靜置的模塊，使電極再生。為達到除鹽系統連續出水的要求，電吸附除鹽系統設置并聯的A、B 兩模塊聯合工作，即A 工作時B 再生，B 工作時A 再生，A、B 兩模塊通過自控裝置按時序工作，以保證連續出水。

中試設定電壓45 V，平均每對電極1．5 V；電吸附模塊工作周期設定為35 min。系統啟動前，先為A 模塊預通電4 min。電吸附模塊工作過程參數見表2。

表2 電吸附（EST）模塊工作過程參數

Tab. 2 Parameters of electrosorb(EST) model during the working process

2 結果與討論

2．1 電導率去除效果

電導率反映了水中含鹽量的多少，在相同條件下電導率與含鹽量成正比關系。試驗期間電導率的去除效果見表3。

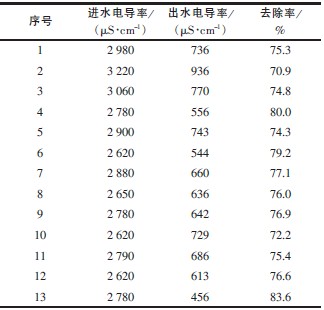

表3電導率的去除效果

Tab．3  Removal rate of conductivity

原水平均電導率為2 822 μS/cm，產水平均電導率為670 μS/cm，電導率平均去除率為76．3％，除鹽效果非常穩定。

2．2 氯離子去除效果

氯離子對鋼鐵特別是不銹鋼材質設備易產生腐蝕，是考察循環冷卻水系統排污水處理效果的重要指標。氯離子的去除效果直接決定了回用水的質量。本次試驗對氯離子的去除效果見表4。

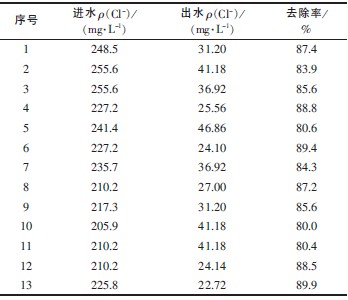

表4 氯離子的去除效果

Tab．4 Removal rate of chlorineion

原水中氯離子的平均質量濃度為229 mg/L，產水中氯離子的平均質量濃度為33 mg/L，氯離子的平均去除率為85．6％，氯離子的去除效果略好于其它離子。

2．3 總硬度去除效果

總硬度過高會導致循環冷卻水系統設備結垢，也是考察回用水水質的重要指標。本次試驗對總硬度的去除效果見表5。

原水平均總硬度為1 062 mg/L，產水平均總硬度為234 mg/L，總硬度平均去除率為78．0％，總硬度的去除效果與電導率的去除效果基本一致。

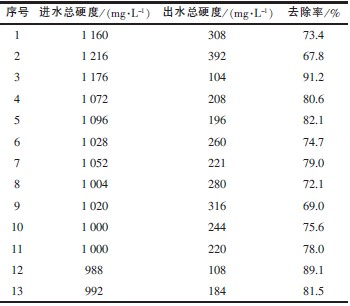

表5 總硬度的去除效果

Tab. 5 Removal rate of total hardness

中試期間，為防止因循環冷卻水系統排污水硬度、堿度之和過高而造成設備結垢，在過濾后加鹽酸調節pH 值為6 ~ 7。

2．4 鈣離子去除效果

總硬度主要是由鈣、鎂離子構成的，鈣離子的濃度能表征水的結垢趨勢。本次試驗對鈣離子的去除效果見表6。

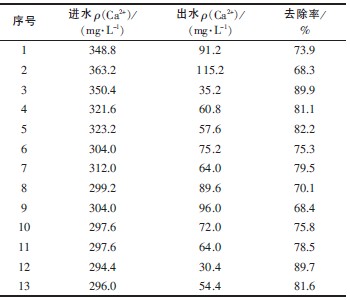

表6 鈣離子的去除效果

Tab． 6 Removal rate of calcium ion

原水中鈣離子的平均質量濃度為316 mg/L，產水中鈣離子的平均質量濃度為70 mg/L，鈣離子平均去除率為77.8％，鈣離子的去除效果與總硬度的去除效果基本相同。

2．5 產水率和能耗

根據水表記錄，中試試驗期間產水量為80．2m3，排水量為25．2 m3，綜合產水率為76．1％。能耗主要發生在工作時的加電除鹽環節，中試期間每天噸產水能耗統計結果見圖2。

圖2 中試期間每天噸產水能耗統計結果

Fig. 2 Energy consumption when treating each ton of water in pilot scale test

一般來講，除鹽率越高，能耗越高。累計能耗為106．8 kW·h，平均噸產水能耗為1．33 kW·h。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

3 結論

電吸附技術能夠解決循環冷卻水系統排污水除鹽問題，產水能夠達到循環冷卻水系統的補充水要求。電吸附技術與其它除鹽技術相比，其直接運行費用低，預處理要求簡單，維護方便，在實際應用中具有一定的可行性。
