摘要：基于光催化技術和磁場能夠改善污水處理效果的性質，開發了一種光磁耦合污水處理裝置。紫外線強度分布的設計計算采用多點源疊加近似輻射模型；磁感應強度的產生選用亥姆霍茲線圈，并采用MATLAB對反應器的磁場進行了磁場強度分布的可視化模擬；采用流體力學軟件CFD對裝置內流場進行了數值模擬。

結果表明，燈管之間的反應器壁附近區域的紫外線強度最小，而在3根紫外燈管間的區域紫外線強度較強且相對均勻；亥姆霍茲線圈內部磁場可近似作為勻強磁場；在該裝置反應區存在循環流，有利于提高光磁耦合反應速率。對反應器效果進行驗證表明，該反應器對污水的脫色率和COD去除率均較高，磁性光催化劑回收率達到97%以上；光磁耦合法廢水處理效果明顯高于磁場和光催化作用單獨處理效果。

目前，磁效應作為一種水處理方法被引入環境工程領域，利用磁場降解水中的污染物，是近幾年才發展起來的一項新型水處理技術。相關研究表明，磁場作為一種具有特殊能量的場，經其處理過后，水或水溶液的吸附、凝聚、光學性質和化學反應等方面的特性都會產生可測量的變化。

另外，在眾多的污水處理方法中，光催化氧化法作為一種很有前途的處理方法，吸引了越來越多學者的注意，半導體在紫外光的照射下產生電子-空穴對，它們?cè)诎雽?dǎo)體表面分別與不同的基團發生反應，最終使有機物污染物得到完全降解，無二次污染。國內已有學者研制出一些光催化水處理裝置，但是基于磁場、光催化原理及水動力學理論設計的光磁耦合污水處理裝置，在國內文獻中未見報道。

本研究以磁場、光催化原理和水動力學知識為理論依據，開發了一種光磁耦合污水處理裝置。通過對其紫外線強度分布及磁路進行設計、計算以及流場模擬分析，為反應器的進一步優化設計提供依據，同時對該裝置的實際處理效果進行了初步研究。

1光磁耦合污水處理反應器的研制

1.1光磁耦合污水處理反應器的設計原理

在磁場和光催化共同作用下，磁場能夠使光催化過程產生的.OH基團的活性增加，并且通過影響溶液里氫鍵和氧化自由基反應過程中單重態和三重態之間的轉化速率來提高光催化反應速率，進而可以大幅提升污水處理效果。光磁耦合污水處理反應器就是利用磁場和光催化耦合作用，強化污水處理效率，最終實現高效降解有機廢水的目的。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

1.2光磁耦合污水處理反應器的構造及工作流程

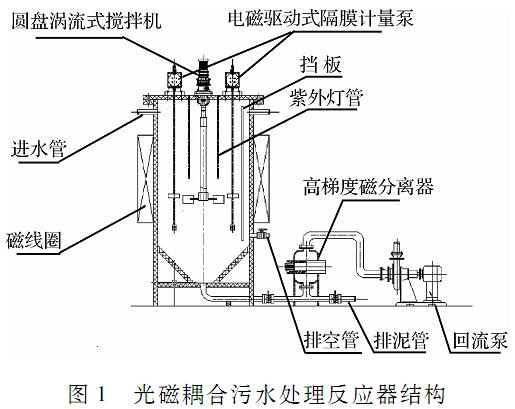

光磁耦合污水處理反應器主體部分由反應容器、紫外燈管和磁線圈組成，輔助部分由磁分離器和回流泵組成"如圖+所示$。其工作原理是'裝置進行工作時，攪拌機和紫外燈管在同一供電系統下同時工作；污水由進水口進入，同時磁性光催化材料通過計量泵加入到裝置內部；然后在攪拌作用下和紫外光照條件下，磁性光催化材料和污水進行反應；反應后靜沉一段時間，打開控制閥導出沉淀物，然后沉淀物通過高梯度磁分離器將磁性光催化劑分離出來，污泥從排泥管排出，磁性光催化劑通過控制閥在回流泵作用下重新加入到新的反應中，實現磁性光催化材料的回收利用。
