工程概況

貴州某公司采用造紙法生產煙草薄片，生產過程中產生大量高濃度的有機廢水。為解決生產廢水外排造成的環境污染問題，該企業投資2 000 多萬元建設1 座廢水處理站，用于處理生產廢水和生活污水。處理工藝采用預處理-厭氧好氧生化-深度處理的組合工藝，處理出水可達到GB 18918—2002《城鎮污水處理廠污染物排放標準》中的一級A標準的要求，有效地解決了廢水排放造成的污染問題，取得了較好的社會效益和環境效益。

2 廢水水質與水量

企業的廢水量為4 000 m3/d，其中生產廢水量為3 800 m3/d，生活污水量為200 m3/d，平均廢水量約為170 m3/h，設計進、出水水質見表1。

3 廢水處理工藝

3．1 處理工藝選擇

常規的厭氧-好氧生化法無法使廢水達到GB18918—2002 中的一級A 標準的要求。在現有的研究及工程實例中，一般采用“預處理－厭氧好氧生化法－深度處理”的方法，預處理可以消除廢水中有毒有害物質及高濃度SS 對生化系統的危害，再采用以厭氧、好氧為主體的生化工藝對廢水中生化性良好的有機物質進行去除，并將厭氧產出的沼氣加以利用，回收投資成本，最終輔以深度處理工藝，對廢水色度及殘余CODCr進行去除，以達到排放或回用標準的要求。

IC 厭氧技術的核心是借助反應器內所產沼氣的提升作用實現內循環，達到強化過程傳質、提高基質轉化效率的作用。廢水基質濃度愈大，沼氣產生量愈大，內循環作用愈強，傳質過程愈強烈，基質轉化效率愈高，故IC 厭氧特別適用于高濃度有機廢水處理。李志建利用IC 厭氧反應器處理造紙綜合廢水時，在CODCr負荷為18 kg/(m3·d)、HRT 為8 h 的條件下，CODCr的去除率可達到62．8％，BOD5的去除率可達到78％。

卡魯塞爾2000 氧化溝是在傳統的卡魯塞爾氧化溝中增加了一道橫向分隔墻（形成了前置反硝化區），它具有A/O 工藝的特點，而獨特的水力設計又使其具有很高的斷面流量（為進水流量的30 ～50 倍）和循環流的特點。該工藝運行穩定，對沖擊負荷的承受能力較強�？�魯塞爾2000 氧化溝混合液的回流完全通過溝內水流循環自動完成，最大限度地降低了由抽吸和跌水作用而攜帶溶解氧到缺氧區的可能性。田旭中等采用以卡魯塞爾氧化溝為主體的二級生物處理工藝處理麥草漿中段廢水時，氧化溝混合液MLSS 的質量濃度達到5 ～ 6g/L，生化系統CODCr的去除率可達80％以上，且對難生物降解的可吸附有機鹵化物（AOX）具有較好的去除作用。

Fenton 氧化技術對絕大多數污染物具有較強的氧化能力，且反應條件較易控制，因而其在廢水的處理和難降解污染物的預處理、深度處理等領域具有廣泛的應用，可用于處理垃圾滲濾液、印染廢水、炸藥廢水以及POPs 等難處理污染物。

因此，本工程選擇采用混凝沉淀－IC 厭氧反應器－卡魯塞爾2000 氧化溝－Fenton 氧化組合工藝處理企業廢水。

3．2 處理工藝及說明

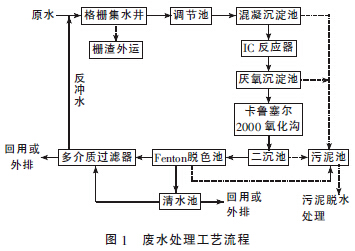

廢水處理工藝流程見圖1。

廠區生產廢水及生活污水經泵提升或重力流入廢水站，經過細格柵篩濾去除大顆粒懸浮物質后進入集水井，由調節池提升泵將廢水提升至調節池調節水質、水量，同時投加NaOH 調節pH 值至7 ～ 8以提高混凝沉淀效率。廢水重力自流入混凝沉淀池，通過投加高效聚合氯化鋁及高分子絮凝劑等藥劑對廢水進行預處理，在混凝沉淀池中去除大部分SS。由于廢水溫度為45 ～65 ℃，十分適合廢水的厭氧生化處理，因此無需對廢水進行再次加熱。

混凝沉淀池出水由IC 提升泵提升至IC 反應器，在IC 反應器內厭氧污泥充分降解廢水中的有機物，同時產生沼氣，沼氣可以根據需求合理利用。

IC 反應器出水進入?yún)捬醭恋沓�，防止在突發情況下厭氧污泥流失對后續處理工藝的沖擊，厭氧沉淀池設有污泥回流設備，可以在適當情況下回流厭氧污泥，使系統抗負荷沖擊能力增強，可達到長時間穩定運行。厭氧沉淀池設有厭氧出水外回流設備，可以在適當情況下回流厭氧出水，有利于快速安全地調試工作。

厭氧沉淀池出水進入卡魯塞爾2000 氧化溝，由好氧微生物在曝氣狀態下將廢水中剩余的大部分有機物質完全氧化成CO2和H2O，氧化溝具有同步去除有機物、脫氮除磷的功能，且穩定性良好，自動化程度高。氧化溝出水經二沉池進行泥水分離。

二沉池出水進入深度處理系統，深度處理系統由Fenton 氧化和多介質過濾器組成。Fenton 氧化池中，首先投加酸及亞鐵鹽，再投加雙氧水產生強氧化性的·OH，待反應完成后投加堿性藥劑及絮凝劑沉淀，泥水分離后，出水進入清水池，視情況決定是否進入后續的多介質過濾系統。

4 主要構筑物及其工藝參數

（1）調節池。1 座，地下鋼砼結構，尺寸為10m×8 m×5 m。HRT 為24 h。

（2）混凝沉淀池。1 座，尺寸為10 m×10 m×5 m，鋼砼結構，分為混凝區、沉淀區、泵池區3格。混凝池HRT 為1 h，沉淀池表面負荷為1．5m3/（m2·h），泵池區容積為200 m3。配置IC 提升泵3 臺，2 用1 備，流量為100 m3/h，揚程為15 m，單臺功率為11 kW；自動加藥控制系統2 套，液位控制系統1 套。

（3） IC 反應器。2 座，地上鋼結構，單塔Φ13 m×22 m，單池容積為3 000 m3。容積負荷為8kg/（m3·d），HRT 為1．5 d。

（4）卡魯塞爾2000 氧化溝。1 座，尺寸為64m×25 m×5 m，容積8 000 m3，其中厭氧區1 000m3，缺氧區1 500 m3，鋼砼結構。設計HRT 為2d，容積負荷為1 kg［CODCr］/（m3·d），有機負荷約為0．25 kg［CODCr］/（kg［VSS］·d），DO 的質量濃度為1．0 ～ 2．0 mg/L，內回流比為150％。池內配置微孔曝氣系統1 套，服務面積1 100 m2；羅茨鼓風機3 用1 備，單臺功率為60 kW；在線溶氧儀1 套；內回流泵2 臺，單臺功率為11 kW；潛水推流器10 臺，單臺功率為11 kW。好氧池加蓋，防止氣味造成二次污染，臭氣收集后進入噴淋塔噴淋吸收。

（5）二沉池。1 座，設計尺寸Φ 20 m×4．5 m，容積為1 400 m3，鋼砼結構，表面負荷為0．54 m3/（m2·h）。配置污泥泵2 臺，1 用1 備，單臺功率為5．5 kW；周邊傳動刮吸泥機1 座，功率為1．5 kW。

（6） Fenton 氧化脫色池。1 座，尺寸為12 m×10 m×5 m，鋼砼結構。分為反應池、沉淀池、清水池3 格。反應時調節pH 值至3 ～ 4，F(xiàn)eSO4·7H2O 的投加量為2 g/L，在充分?jǐn)嚢璧耐瑫r加入質量分?jǐn)?shù)為30％的H2O2，投加量為15 mL/L，反應池HRT 為0．5 h，沉淀區表面負荷為2．0 m3/（m2·h）。池內配置自動加藥系統4 套，在線pH 計2套，污泥泵2 臺，1 用1 備，單臺功率為5．5 kW。

5 工程運行效果

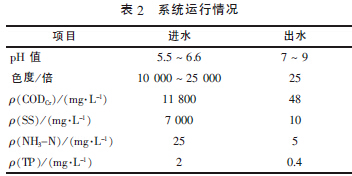

該工程自2013 年3 月開始運行，經過2 個月的運行調試后，系統出水穩定，水質達到GB18918—2002 中一級A 標準的要求。3 個月內系統運行情況見表2。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

6 技術經濟分析

該工程總投資約2 647．39 萬元，包括土建工程、設備及電氣費、設備安裝調試費等，直接運行費用約為2 元/ t。

7 結語

（1）工程實踐表明，采用IC 厭氧反應器-卡魯塞爾氧化溝2000-Fenton 氧化為主的組合工藝處理煙草薄片廢水，系統運行穩定、處理效果好。出水水質優于GB 18918—2002 中的一級A 標準的要求。

（2）該系統設備自動化程度高，操作和管理方便，運行、管理費用較低，具有推廣應用的價值。
