公布日：2023.11.03
申請日：2023.07.31
分類號：C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N
摘要
本發明涉及工業廢水處理設備技術領域，尤其涉及一種用于處理高濃度工業有機廢水的臭氧催化設備。進水過濾器之前進水管道上設有手動球閥和壓力表；原水箱通過進水管道和進水過濾器連接，進水管道上也設有壓力表；臭氧發生器通過臭氧進氣管道和進水管道連接，臭氧進氣管道上設有閥門；加藥箱通過加藥管道和進水管道連接，所述加藥管道上也設有手動球閥；臭氧催化反應罐通過進水分支管道和進水管道和原水箱連接；產水箱通過產水管道和臭氧催化反應罐連接，外供過濾器通過外送管道和產水箱相連，外送管道上設有外供泵。實現利用臭氧催化氧化技術處理工業廢水，具有處理效果好、不會產生二次污染、處理效率高的優點。
權利要求書
1.一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：包括進水管道、進水過濾器、原水箱、臭氧發生器、加藥箱、進水分支管道、臭氧催化反應罐、產水箱與外供過濾器；所述進水管道與進水過濾器相連，進水過濾器之前進水管道上設有閥門和壓力表；所述原水箱通過進水管道與進水過濾器相連，進水管道上設有壓力表；所述臭氧發生器通過臭氧進氣管道與進水管道相連，臭氧進氣管道上設有閥門；所述加藥箱通過加藥管道與進水管道相連，加藥管道上設有閥門；所述臭氧催化反應罐通過進水分支管道與進水管道與原水箱相連；所述產水箱通過產水管道與臭氧催化反應罐相連，外供過濾器通過外送管道與產水箱相連，外送管道上設有外供泵；所述外供過濾器前后端的外送管道上均設有壓力表，外送管道上設有閥門。
2.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：所述原水箱之后的進水管道上設有原水提升泵；所述原水提升泵前后的進水管道上均設有閥門，原水提升泵后的進水管道上設有壓力表。
3.根據權利要求2所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括浮子流量計，浮子流量計設置在壓力表之后的進水管道上，連接點位于進水分支管道之前。
4.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括氧氣儲罐，氧氣儲罐通過氧氣管道和臭氧發生器相連，氧氣管道上設有氧氣壓力表和閥門。
5.根據權利要求3所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括循環管道和循環支管，循環管道一端與臭氧催化反應罐相接，另一端與循環支管相連，循環支管上設有浮子流量計；所述臭氧進氣管道與循環支管相連，連接點位于浮子流量計之后的循環支管，循環支管與臭氧催化反應罐相連。
6.根據權利要求5所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括循環泵，循環泵設置在循環管道上，循環泵前后的循環管道均設有閥門，循環泵后的循環管道上設有壓力表。
7.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括加藥泵，加藥泵設置加藥管道上，加藥泵入口端通過加藥管道與加藥箱連通，加藥泵出口端通過加藥管道與進水管道相連。
8.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：還包括回流管道、尾氣管道與放空管道，回流管道與尾氣管道的一端分別與臭氧催化反應罐側面及頂部相連，另一端與原水箱相連，放空管道與臭氧催化反應罐底部相連，放空管道上設有閥門。
9.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：所述臭氧催化反應罐內部設有催化劑；催化劑在臭氧催化反應罐內部分層分布。
10.根據權利要求1所述的一種用于處理高濃度工業有機廢水的臭氧催化設備，其特征在于：所述臭氧催化反應罐的側面設有多個人孔。
發明內容
為了克服現有技術的不足，本發明提供了一種用于處理高濃度工業有機廢水的臭氧催化設備，實現利用臭氧催化氧化技術處理工業廢水，具有處理效果好、不會產生二次污染、處理效率高的優點。
為了達到上述目的，本發明采用以下技術方案實現：

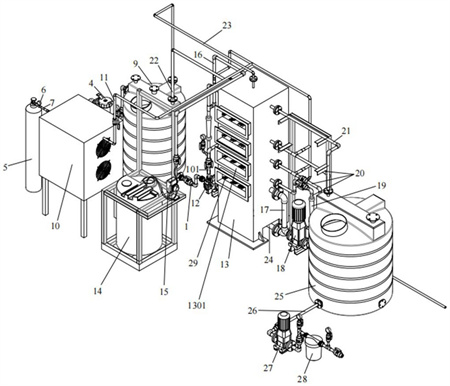

一種用于處理高濃度工業有機廢水的臭氧催化設備，包括進水管道、進水過濾器、原水箱、臭氧發生器、加藥箱、進水分支管道、臭氧催化反應罐、產水箱和外供過濾器。
進水管道與進水過濾器連接，進水過濾器之前進水管道上設有手動球閥和壓力表；原水箱通過進水管道和進水過濾器連接，進水管道上也設有壓力表；臭氧發生器通過臭氧進氣管道和進水管道連接，臭氧進氣管道上設有閥門；加藥箱通過加藥管道和進水管道連接，所述加藥管道上也設有手動球閥；臭氧催化反應罐通過進水分支管道和進水管道和原水箱連接；產水箱通過產水管道和臭氧催化反應罐連接，外供過濾器通過外送管道和產水箱相連，外送管道上設有外供泵；外供過濾器前后端的所述外送管道上都設有壓力表，外送管道上還設有手動球閥。
本發明臭氧和污水在進水管道中混合后通過進水分支管道進入臭氧催化反應罐內部，可以實現臭氧催化反應罐內部布水布?xì)飧泳鶆�，有利于提高設備去除效果。進水過濾器和外供過濾器的前后端都有壓力表，用來反映實時的壓差值，用于提醒更換過濾器濾芯，確保設備能正常運行。
進一步地，原水箱之后的所述進水管道上設有原水提升泵；原水提升泵前后的所述進水管道上都設有手動球閥，原水提升泵后的所述進水管道上還設有壓力表。
進一步地，還包括浮子流量計，浮子流量計設置在所述壓力表之后的進水管道上，連接點位于所述進水分支管道之前。
進一步地，還包括氧氣儲罐，氧氣儲罐通過氧氣管道和臭氧發生器相連接，所述氧氣管道上設有氧氣壓力表和閥門。
進一步地，還包括循環管道和循環支管，循環管道的一端和所述臭氧催化反應罐連接，循環管道另一端和所述循環支管相連，循環支管上也設有浮子流量計。臭氧進氣管道和循環支管相連接，連接點位于浮子流量計之后的循環支管，循環支管也和臭氧催化反應罐相連。
進一步地，還包括循環泵，循環泵設置在所述循環管道上，所述循環泵前后的所述循環管道上都設有手動球閥，所述循環泵后的所述循環管道上也設有壓力表。
進一步地，還包括加藥泵，加藥泵設置在所述加藥管道上，所述加藥泵入口端通過所述加藥管道和所述加藥箱連通，所述加藥泵出口端通過所述加藥管道和所述進水管道連接。
進一步地，還包括回流管道、尾氣管道和放空管道，回流管道和尾氣管道的一端分別和所述臭氧催化反應罐側面和頂部相連，另一端和原水箱相連，放空管道和所述臭氧催化反應罐的底部相連，放空管道上也設有手動球閥。
進一步地，臭氧催化反應罐的內部設有催化劑；催化劑在所述臭氧催化反應罐內部是分層分布的。
進一步地，臭氧催化反應罐的側面設有多個人孔。
與現有技術相比，本發明的有益效果是：
本發明臭氧和污水在進水管道中混合后通過進水分支管道進入臭氧催化反應罐內部，可以實現臭氧催化反應罐內部布水布?xì)飧泳鶆�，有利于提高設備去除效果；臭氧尾氣回到原水箱不僅可以實現臭氧氣體的重復利用，同時也避免尾氣對環境的影響；化學藥劑投加量也較少，不會產生二次污染；處理廢水比較徹底，處理時間短、設備占地面積小、受季節影響��；氧化能力強、對有機污染物的選擇性小、處理效率高、操作條件易于控制。
（發明人：王凱;楊飛;門樞;林燕莉;董明;黃集華）
