公布日：2024.06.25
申請日：2024.05.28
分類號：C02F11/00(2006.01)I;B01F33/83(2022.01)I
摘要
本發明涉及污泥處理裝置技術領域，尤其是一種水庫污泥固液分離裝置，包括分離箱，其中，分離箱內設有分離室和導流室，分離室內設有分離機構，分離室側端面上端的分離箱上連通有進料斗，導流室設有傳輸機構，且傳輸機構的一端靠近導流室與分離室的分界的一側，另一端延伸到分離箱外，分離室和導流室開設有第一排污孔和第二排污孔，第一排污孔和第二排污孔連通有泥沙脫水單元總成，分離箱內設有與脫水單元總成相連通的供水管，供水管連通有延伸到分離室、導流室和進料斗的回水管組，分離室內設有切斷較大雜物的切斷機構，本發明實現了對水庫污泥匯總大體積雜物與泥沙的分離，便于泥沙的再次利用，在污泥處理裝置技術領域有著廣泛的應用前景。
權利要求書

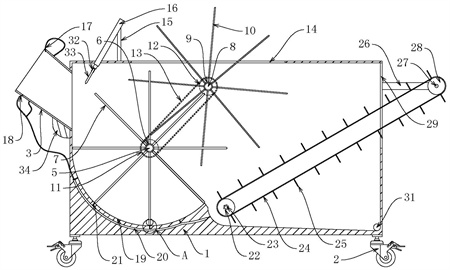

1.水庫污泥固液分離裝置，包括分離箱（1），其中，所述分離箱（1）內設有分離室（19）和導流室，所述分離室（19）內設有分離污泥中大體積雜物的分離機構，所述分離室（19）側端面上端的分離箱（1）上連通有進料斗（3），所述導流室設有傳輸機構，且傳輸機構的一端靠近導流室與分離室（19）的分界的一側，另一端延伸到分離箱（1）外，所述分離室（19）和導流室開設有第一排污管（30）和第二排污管（31），所述第一排污管（30）和第二排污管（31）連通有泥沙脫水單元總成，所述分離箱（1）內設有與脫水單元總成相連通的供水管（20），所述供水管（20）連通有延伸到分離室（19）、導流室和進料斗（3）的回水管組，所述分離室（19）內設有切斷較大雜物的切斷機構。
2.根據權利要求1所述的水庫污泥固液分離裝置，其特征在于，所述分離機構包括第一轉軸（5）、第二轉軸（8）、主動輪（11）、傳動輪（12）、傳動帶（13）、驅動電機和若干分離桿（7）、卸物桿（10），所述第一轉軸（5）和第二轉軸（8）分別通過一對第一軸承和第二軸承轉動連接在分離室（19）的內壁上，所述第一轉軸（5）和第二轉軸（8）的一端均貫穿分離箱（1）延伸到外界并分別與主動輪（11）和傳動輪（12）固定連接，所述主動輪（11）與驅動電機的輸出軸固定連接，所述主動輪（11）和傳動輪（12）通過傳動帶（13）連接，所述第一轉軸（5）和第二轉軸（8）上分別連接有第一連接筒（6）和第二連接筒（9），若干所述分離桿（7）和卸物桿（10）成若干排分別均勻固定在第一連接筒（6）和第二連接筒（9）上，所述第一連接筒（6）和第二連接筒（9）上的分離桿（7）和卸物桿（10）錯位設置。
3.根據權利要求2所述的水庫污泥固液分離裝置，其特征在于，所述分離室（19）的內底部與分離桿（7）的轉動軌跡相吻合。
4.根據權利要求1所述的水庫污泥固液分離裝置，其特征在于，所述傳輸機構包括驅動輪（28）、從動輪、鏤空傳輸帶（24）、傳輸電機和若干鏤空擋板（25），所述從動輪固定有第三轉軸（23），所述第三轉軸（23）的兩端通過一對第三軸承（22）轉動連接在導流室的內側壁，所述分離箱（1）的外側壁固定有支撐板（26），所述驅動輪（28）通過第四轉軸（27）轉動連接在支撐板（26）上，所述鏤空傳輸帶（24）連接在驅動輪（28）和從動輪上，若干所述鏤空擋板（25）垂直固定在鏤空傳輸帶（24）上，所述導流室靠近分離室（19）的一端與鏤空擋板（25）的運動軌跡相吻合。
5.根據權利要求1所述的水庫污泥固液分離裝置，其特征在于，所述回水管組包括第一回水管（17）、第二回水管（18）、第三回水管（21）和若干第四回水管，所述第一回水管（17）和第二回水管（18）分別連接在進料斗（3）的進料口處的上下兩端，所述第四回水管連通在傳輸機構處的導流室的側壁上，若干所述第三回水管（21）連通在分離室（19）靠近進料斗（3）一端的側壁和內底部。
6.根據權利要求1所述的水庫污泥固液分離裝置，其特征在于，所述切斷機構包括切刀（33）、液壓伸縮桿（16）和加固塊（34），所述液壓伸縮桿（16）通過支撐桿（15）固定在分離箱（1）的頂部，所述液壓伸縮桿（16）的一端延伸到分離室（19）內，并通過連接頭（32）與切刀（33）固定連接，所述液壓伸縮桿（16）和切刀（33）傾斜設置并與進料斗（3）的內底部相對應，所述加固塊（34）固定在進料斗（3）與分離箱（1）的連接處，且與切刀（33）的移動方向相對應。
7.根據權利要求1所述的水庫污泥固液分離裝置，其特征在于，所述分離箱（1）的底部四角連接有行走輪（2）。
發明內容
為解決現有技術中大都是污泥與水的分離，很少有將污泥中大體積雜物分離的裝置，且現有技術中的分離裝置要不效率低，要不污染環境，浪費水資源的問題，發明一種水庫污泥固液分離裝置。
本發明的技術方案是，包括分離箱，其中，所述分離箱內設有分離室和導流室，所述分離室內設有分離污泥中大體積雜物的分離機構，所述分離室側端面上端的分離箱上連通有進料斗，所述導流室設有傳輸機構，且傳輸機構的一端靠近導流室與分離室的分界的一側，另一端延伸到分離箱外，所述分離室和導流室開設有第一排污管和第二排污管，所述第一排污管和第二排污管連通有泥沙脫水單元總成，所述分離箱內設有與脫水單元總成相連通的供水管，所述供水管連通有延伸到分離室、導流室和進料斗的回水管組，所述分離室內設有切斷較大雜物的切斷機構。
優選地，所述分離機構包括第一轉軸、第二轉軸、主動輪、傳動輪、傳動帶、驅動電機和若干分離桿、卸物桿，所述第一轉軸和第二轉軸分別通過一對第一軸承和第二軸承轉動連接在分離室的內壁上，所述第一轉軸和第二轉軸的一端均貫穿分離箱延伸到外界并分別與主動輪和傳動輪固定連接，所述主動輪與驅動電機的輸出軸固定連接，所述主動輪和傳動輪通過傳動帶連接，所述第一轉軸和第二轉軸上分別連接有第一連接筒和第二連接筒，若干所述分離桿和卸物桿成若干排分別均勻固定在第一連接筒和第二連接筒上，所述第一連接筒和第二連接筒上的分離桿和卸物桿錯位設置。
優選地，所述分離室的內底部與分離桿的轉動軌跡相吻合。
優選地，所述傳輸機構包括驅動輪、從動輪、鏤空傳輸帶、傳輸電機和若干鏤空擋板，所述從動輪固定有第三轉軸，所述第三轉軸的兩端通過一對第三軸承轉動連接在導流室的內側壁，所述分離箱的外側壁固定有支撐板，所述驅動輪通過第四轉軸轉動連接在支撐板上，所述鏤空傳輸帶連接在驅動輪和從動輪上，若干所述鏤空擋板垂直固定在鏤空傳輸帶上，所述導流室靠近分離室的一端與鏤空擋板的運動軌跡相吻合。
優選地，所述回水管組包括第一回水管、第二回水管、第三回水管和若干第四回水管，所述第一回水管和第二回水管分別連接在進料斗的進料口處的上下兩端，所述第四回水管連通在傳輸機構處的導流室的側壁上，若干所述第三回水管連通在分離室靠近進料斗一端的側壁和內底部。
優選地，所述切斷機構包括切刀、液壓伸縮桿和加固塊，所述液壓伸縮桿通過支撐桿固定在分離箱的頂部，所述液壓伸縮桿的一端延伸到分離室內，并通過連接頭與切刀固定連接，所述液壓伸縮桿和切刀傾斜設置并與進料斗的內底部相對應，所述加固塊固定在進料斗與分離箱的連接處，且與切刀的移動方向相對應。
采用本發明的技術方案可以達到以下有益效果：（1）通過進料斗，便于將水庫污泥輸送到分離箱內；（2）通過分離室和分離機構，能夠?qū)⑦M(jìn)入到分離室的污泥進行稀釋，實現泥沙與大體積雜物進行分離；（3）通過傳輸機構，便于將分離后的大體積雜物進行傳輸?shù)椒蛛x箱外；（4）通過脫水單元總成、供水管和回水管組，能夠?qū)⒒旌嫌心嗌车乃旌衔镞M(jìn)行脫水，同時將泥沙與水脫離后的水重新輸送到分離箱內，形成流動的循環用水，便于對污泥進行稀釋，同時將污泥中大體積雜物進行推送；（5）通過切斷機構，能夠?qū)⑦M(jìn)料斗處較長的枯枝進行切斷處理，避免枯枝過長影響分離機構的正常運轉，進而影響對污泥的攪拌分離；本發明的技術方案在污泥處理裝置技術領域有著廣泛的應用前景。
（發明人：朱偉燕;張宏卿;于向麗;楊朝霞;李敏;高月梅;金嵩濤）
