公布日：2023.10.13
申請日：2023.06.05
分類號：C02F11/13(2019.01)I;F26B23/10(2006.01)I
摘要
本發明公開了一種新型的圓盤式污泥烘干機，包括外筒，所述外筒的一側外部貫穿安裝有貫穿管，所述貫穿管的一端安裝有密封板，所述密封板的一側通過可拆卸的螺栓安裝有側封板，所述側封板的內側貫穿安裝有布料管套，布料管套貫穿貫穿管的內側，所述布料管套的內側安裝有布料管，所述布料管的底壁安裝有下料孔，所述布料管的一端安裝有組裝接口。本發明通過安裝有彈簧和刮刀，刮刀抵在圓盤的上表面，進行刮平物料，在污泥變厚的過程中，刮刀受到阻力增大，對頂部連接軸施加向上的壓力，通過彈簧彈性收縮使得連接軸向上，刮刀向上抬高，方便刮刀對不同厚度的污泥進行刮平，減輕硬性刮平污泥造成的刮刀的磨損，延長刮刀的使用壽命。
權利要求書

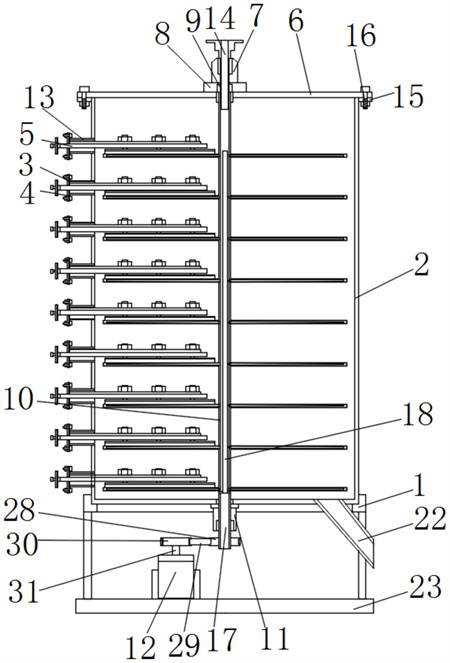

1.一種新型的圓盤式污泥烘干機，包括外筒(2)，其特征在于：所述外筒(2)的一側外部貫穿安裝有貫穿管(13)，所述貫穿管(13)的一端安裝有密封板(3)，所述密封板(3)的一側通過可拆卸的螺栓安裝有側封板(4)，所述側封板(4)的內側貫穿安裝有布料管套(5)，布料管套(5)貫穿貫穿管(13)的內側，所述布料管套(5)的內側安裝有布料管(32)，所述布料管(32)的底壁安裝有下料孔(33)，所述布料管(32)的一端安裝有組裝接口(21)，所述布料管套(5)的底壁開設有調節口(39)，下料孔(33)位于調節口(39)的內側；所述側封板(4)的一側安裝有支承架(34)，所述支承架(34)的內側活動貫穿安裝有支承軸(35)，所述支承軸(35)的外側通過螺紋活動安裝有收緊環(36)，收緊環(36)位于支承架(34)的上方，所述支承軸(35)的內側安裝有彈簧(37)，所述彈簧(37)的底端安裝有連接軸(38)，連接軸(38)活動貫穿支承軸(35)的底壁，所述連接軸(38)的底端通過螺紋活動安裝有連接座(24)，所述連接座(24)的一側安裝有刮刀(25)。
2.根據權利要求1所述的一種新型的圓盤式污泥烘干機，其特征在于：所述外筒(2)的頂部外部安裝有安裝板(15)，所述安裝板(15)的內側貫穿安裝有組裝螺栓(16)，所述安裝板(15)的頂部通過組裝螺栓(16)安裝有頂蓋(6)。
3.根據權利要求2所述的一種新型的圓盤式污泥烘干機，其特征在于：所述頂蓋(6)的頂壁貫穿安裝有蒸汽注入管(14)，所述頂蓋(6)的頂壁安裝有填料(9)，填料(9)套在蒸汽注入管(14)的外側，所述頂蓋(6)的頂部安裝有填料壓套(8)，填料壓套(8)安裝在頂蓋(6)的頂部，所述蒸汽注入管(14)的外側安裝有填料壓蓋(7)，填料壓蓋(7)安裝在填料壓套(8)的頂部。
4.根據權利要求1所述的一種新型的圓盤式污泥烘干機，其特征在于：所述外筒(2)的底壁安裝有支架(11)，所述支架(11)的內部貫穿安裝有排氣管(17)，排氣管(17)貫穿外筒(2)的底壁，所述排氣管(17)的外側安裝有從動輪(28)，所述排氣管(17)的頂端安裝有主軸管(10)，主軸管(10)的頂端與頂蓋(6)的底部連接，主軸管(10)的頂端套在蒸汽注入管(14)的外側，所述主軸管(10)的外側安裝有圓盤(26)，所述主軸管(10)的一側外部開設有通風口(20)，所述圓盤(26)的內部開設有導熱腔(27)，導熱腔(27)與導熱腔(27)連通。
5.根據權利要求4所述的一種新型的圓盤式污泥烘干機，其特征在于：所述排氣管(17)的頂端安裝有輸氣管(18)，輸氣管(18)位于主軸管(10)的內側，所述輸氣管(18)的一側外部安裝有連接管(19)，連接管(19)的一端貫穿主軸管(10)的內壁。
6.根據權利要求1所述的一種新型的圓盤式污泥烘干機，其特征在于：所述外筒(2)的底部安裝有支撐座(1)，所述支撐座(1)的底端安裝有底板(23)。
7.根據權利要求1所述的一種新型的圓盤式污泥烘干機，其特征在于：所述外筒(2)的底部貫穿安裝有排料管(22)。
8.根據權利要求6所述的一種新型的圓盤式污泥烘干機，其特征在于：所述底板(23)的頂部安裝有控制電機(12)，所述控制電機(12)的輸出端安裝有傳動桿(31)，所述傳動桿(31)的頂端安裝有主動輪(30)，所述主動輪(30)的外側活動安裝有傳動帶(29)，主動輪(30)通過傳動帶(29)與從動輪(28)活動連接。
發明內容
本發明的目的在于提供一種新型的圓盤式污泥烘干機，以解決現有技術中烘干量比較大，在烘干的過程中，內部的工件容易發生磨損的情況，影響使用壽命的技術問題。
為實現上述目的，本發明提供如下技術方案：一種新型的圓盤式污泥烘干機，包括外筒，所述外筒的一側外部貫穿安裝有貫穿管，所述貫穿管的一端安裝有密封板，所述密封板的一側通過可拆卸的螺栓安裝有側封板，所述側封板的內側貫穿安裝有布料管套，布料管套貫穿貫穿管的內側，所述布料管套的內側安裝有布料管，所述布料管的底壁安裝有下料孔，所述布料管的一端安裝有組裝接口，所述布料管套的底壁開設有調節口，下料孔位于調節口的內側；
所述側封板的一側安裝有支承架，所述支承架的內側活動貫穿安裝有支承軸，所述支承軸的外側通過螺紋活動安裝有收緊環，收緊環位于支承架的上方，所述支承軸的內側安裝有彈簧，所述彈簧的底端安裝有連接軸，連接軸活動貫穿支承軸的底壁，所述連接軸的底端通過螺紋活動安裝有連接座，所述連接座的一側安裝有刮刀。
優選的，所述外筒的頂部外部安裝有安裝板，所述安裝板的內側貫穿安裝有組裝螺栓，所述安裝板的頂部通過組裝螺栓安裝有頂蓋。
優選的，所述頂蓋的頂壁貫穿安裝有蒸汽注入管，所述頂蓋的頂壁安裝有填料，填料套在蒸汽注入管的外側，所述頂蓋的頂部安裝有填料壓套，填料壓套安裝在頂蓋的頂部，所述蒸汽注入管的外側安裝有填料壓蓋，填料壓蓋安裝在填料壓套的頂部。
優選的，所述外筒的底壁安裝有支架，所述支架的內部貫穿安裝有排氣管，排氣管貫穿外筒的底壁，所述排氣管的外側安裝有從動輪，所述排氣管的頂端安裝有主軸管，主軸管的頂端與頂蓋的底部連接，主軸管的頂端套在蒸汽注入管的外側，所述主軸管的外側安裝有圓盤，所述主軸管的一側外部開設有通風口，所述圓盤的內部開設有導熱腔，導熱腔與導熱腔連通。
優選的，所述排氣管的頂端安裝有輸氣管，輸氣管位于主軸管的內側，所述輸氣管的一側外部安裝有連接管，連接管的一端貫穿主軸管的內壁。
優選的，所述外筒的底部安裝有支撐座，所述支撐座的底端安裝有底板。
優選的，所述外筒的底部貫穿安裝有排料管。
優選的，所述底板的頂部安裝有控制電機，所述控制電機的輸出端安裝有傳動桿，所述傳動桿的頂端安裝有主動輪，所述主動輪的外側活動安裝有傳動帶，主動輪通過傳動帶與從動輪活動連接。
與現有技術相比，本發明的有益效果是：
1、本發明通過安裝有彈簧和刮刀，刮刀抵在圓盤的上表面，進行刮平物料，在污泥變厚的過程中，刮刀受到阻力增大，對頂部連接軸施加向上的壓力，通過彈簧彈性收縮使得連接軸向上，刮刀向上抬高，方便刮刀對不同厚度的污泥進行刮平，減輕硬性刮平污泥造成的刮刀的磨損，延長刮刀的使用壽命。
2、本發明通過安裝有側封板，側封板對一側的支承架進行固定，支承架對內側的支承軸現在支撐，通過收緊環套在支承軸的外側對支承軸緊固，保證支承軸的穩定，支承軸對內側的彈簧支撐，連接軸活動貫穿支承軸的底壁，連接軸限位安裝在支承軸的內側，連接軸的底端通過螺紋與底端的連接座活動連接，方便使用者對裝置進行組裝，連接座對刮刀固定，方便使用者將刮刀及其組件以組件方式從側封板孔處裝入外筒，刮刀損壞時可以更換刮刀；
3、本發明通過布料管活動安裝在在布料管套的內側，布料管在布料管套的內側左右移動，帶動下料孔在調節口的內側左右移動，通過布料管和布料套筒之間開孔位置的調節，可以調節下料的位置。
（發明人：卓桂朝;何偉華;陸衛球;王攀;楊劍）
