公布日：2024.05.14
申請日：2024.04.12
分類號：B01D29/94(2006.01)I;B01D29/70(2006.01)I;B01D29/50(2006.01)I
摘要
本發明涉及過濾裝置領域，具體涉及一種污水中不溶解雜質的去除裝置，包括水管和處理部，處理部包括收集濾筒、螺旋扇葉、阻擋機構、過濾機構和同步機構；螺旋扇葉安裝于水管內，螺旋扇葉始終有在水流作用下繞第一方向轉動的趨勢。過濾機構包括多個濾網，多個濾網能夠沿第一方向滑動地安裝于收集濾筒上。阻擋機構包括多個實心板。同步機構能夠在多個濾網移動時動作，同步機構動作能夠驅動多個實心板同步移動，且多個實心板和多個濾網的移動方向相反。本發明在通過多個實心板和多個濾網對水流中的雜質過濾的過程中，只有在濾網全部堵塞后才對濾網進行清理，提高了濾網的使用率。
權利要求書
1.一種污水中不溶解雜質的去除裝置，其特征在于：包括水管和處理部，處理部位于水管內，處理部包括收集濾筒、螺旋扇葉、阻擋機構、過濾機構和同步機構；螺旋扇葉安裝于水管內，螺旋扇葉始終有在水流作用下繞第一方向轉動的趨勢，第一方向為豎直方向，初始狀態下限制螺旋扇葉繞第一方向轉動；收集濾筒與水管同軸設置且固定設置于水管內；過濾機構包括多個濾網，多個濾網能夠沿第一方向滑動地安裝于收集濾筒上；阻擋機構包括多個實心板，多個實心板與多個濾網的重力相等，多個實心板與多個濾網之間通過同步機構相連，且多個實心板與多個濾網在初始狀態保持平衡，多個實心板與多個濾網在第一方向上的投影交錯設置，且實心板的投影面積小于濾網的投影面積，當多個濾網的堵塞面積大于多個實心板的面積時，多個濾網能夠在收集濾筒上沿第一方向向下移動；收集濾筒上開設有多個進料口，且多個濾網在收集濾筒上沿第一方向移動能夠使雜質進入進料口內；同步機構能夠在多個濾網移動時動作，同步機構動作能夠驅動多個實心板同步移動，且多個實心板和多個濾網的移動方向相反；多個實心板移動能夠促使螺旋扇葉轉動，螺旋扇葉轉動能夠帶動多個濾網轉動；處理部還包括連接管、連接桿和擋環，連接管和連接桿均沿第一方向設置，連接桿位于收集濾筒內，連接管沿第一方向上的一端安裝于阻擋機構，連接管沿第一方向上的另一端穿過收集濾筒和連接桿相連；連接管內設置有多個棘齒，多個棘齒為彈性齒，連接桿與連接管套接，僅允許連接管和連接桿之間相互靠近；擋環與連接桿相連，且擋環位于連接桿遠離連接管的一側；擋環為環狀結構，擋環能夠沿第一方向移動地設置于收集濾筒內，初始狀態下?lián)醐h(huán)位于收集濾筒底部；處理部還包括伸縮環，伸縮環包括多個直徑不同的連接環，每兩個相鄰的連接環之間滑動連接，連接桿下端安裝于位于最上方的連接環，最下方的連接環與擋環滑動連接；處理部還包括第一固定環，第一固定環與水管同軸設置且固定安裝于水管內，第一固定環上開設有限位槽，限位槽與第一固定環同軸設置，螺旋扇葉的轉動軸上設置有限位塊，初始狀態下限位塊位于限位槽內，限制螺旋扇葉轉動；當多個濾網在收集濾筒上沿第一方向移動到進料口處時，限位塊與限位槽脫離，允許螺旋扇葉轉動；同步機構包括同步環、多個第一套環、多個第二套環和多個連接柱，收集濾筒上設置有連接塊，同步環與連接塊同步移動且能夠相對轉動；阻擋機構上設置有多個第一套柱，每兩個相鄰的濾網之間設置有一個第二套柱；多個連接柱均沿第一方向設置，多個連接柱下端固定安裝于同步環上端，多個連接柱上端在第一方向上依次穿過第二套柱和第一套柱，每個第二套環與一個第一套柱同步移動且能夠相對轉動；每個第一套環與一個第二套柱同步移動且能夠相對轉動，且第二套環位于第一套環上方；每個連接柱上均開設有一個第一螺旋槽和一個第二螺旋槽，第二螺旋槽位于第一螺旋槽上方；第一套環與第一螺旋槽螺旋配合，第二套環與第二螺旋槽螺旋配合，第一套環上設置有同步桿，第二套環下端設置有用于與同步桿套接的同步管，且初始狀態下第一凸塊與第一螺旋槽的上端抵接，第二凸塊與第二螺旋槽的下端抵接；阻擋機構還包括安裝柱，安裝柱連接螺旋扇葉和多個實心板，第一套柱安裝于安裝柱內。
2.根據權利要求1所述的一種污水中不溶解雜質的去除裝置，其特征在于：實心板為扇形，每個實心板上均設置有擋板，擋板沿第一方向設置，濾網為扇形。
3.根據權利要求1所述的一種污水中不溶解雜質的去除裝置，其特征在于：處理部還包括第二固定環，第二固定環與水管同軸設置且固定安裝于水管內，收集濾筒固定安裝于第二固定環上。
4.根據權利要求1所述的一種污水中不溶解雜質的去除裝置，其特征在于：擋環底部設置為十字交叉結構。
發明內容
本發明提供一種污水中不溶解雜質的去除裝置，以解決現有的污水處理裝置無法對濾網的堵塞程度進行判斷，往往在濾網未完全堵塞時就對濾網進行清理，導致濾網的使用不充分的問題。

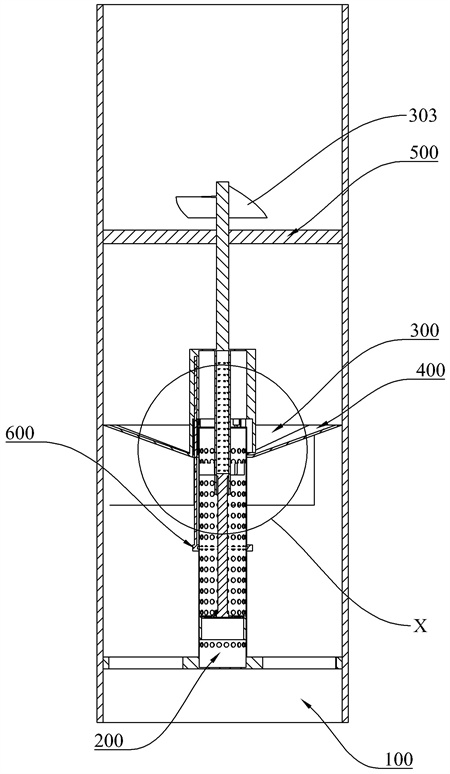

本發明的一種污水中不溶解雜質的去除裝置采用如下技術方案：一種污水中不溶解雜質的去除裝置，包括水管和處理部，處理部位于水管內，處理部包括收集濾筒、螺旋扇葉、阻擋機構、過濾機構和同步機構；螺旋扇葉安裝于水管內，螺旋扇葉始終有在水流作用下繞第一方向轉動的趨勢，初始狀態下限制螺旋扇葉繞第一方向轉動；收集濾筒與水管同軸設置且固定設置于水管內；過濾機構包括多個濾網，多個濾網能夠沿第一方向滑動地安裝于收集濾筒上；阻擋機構包括多個實心板，多個實心板與多個濾網的重力相等，多個實心板與多個濾網之間通過同步機構相連，且多個實心板與多個濾網在初始狀態保持平衡，多個實心板與多個濾網在第一方向上的投影交錯設置，且實心板的投影面積小于濾網的投影面積，當多個濾網的堵塞面積大于多個實心板的面積時，多個濾網能夠在收集濾筒上沿第一方向向下移動；收集濾筒上開設有多個進料口，且多個濾網在收集濾筒上沿第一方向移動能夠使雜質進入進料口內；同步機構能夠在多個濾網移動時動作，同步機構動作能夠驅動多個實心板同步移動，且多個實心板和多個濾網的移動方向相反；多個實心板移動能夠促使螺旋扇葉轉動，螺旋扇葉轉動能夠帶動多個濾網轉動。
進一步地，處理部還包括連接管、連接桿和擋環，連接管和連接桿均沿第一方向設置，連接桿位于收集濾筒內，連接管沿第一方向上的一端安裝于阻擋機構，連接管沿第一方向上的另一端穿過收集濾筒和連接桿相連；連接管內設置有多個棘齒，多個棘齒為彈性齒，連接桿與連接管套接，僅允許連接管和連接桿之間相互靠近；擋環與連接桿相連，且擋環位于連接桿遠離連接管的一側；擋環為環狀結構，擋環能夠沿第一方向移動地設置于收集濾筒內，初始狀態下?lián)醐h(huán)位于收集濾筒底部。
進一步地，處理部還包括伸縮環，伸縮環包括多個直徑不同的連接環，每兩個相鄰的連接環之間滑動連接，連接桿下端安裝于位于最上方的連接環，最下方的連接環與擋環滑動連接。
進一步地，處理部還包括第一固定環，第一固定環與水管同軸設置且固定安裝于水管內，第一固定環上開設有限位槽，限位槽與第一固定環同軸設置，螺旋扇葉的轉動軸上設置有限位塊，初始狀態下限位塊位于限位槽內，限制螺旋扇葉轉動。
進一步地，當多個濾網在收集濾筒上沿第一方向移動到進料口處時，限位塊與限位槽脫離，允許螺旋扇葉轉動。
進一步地，同步機構包括同步環、多個第一套環、多個第二套環和多個連接柱，收集濾筒上設置有連接塊，同步環與連接塊同步移動且能夠相對轉動；阻擋機構上設置有多個第一套柱，每兩個相鄰的濾網之間設置有一個第二套柱；多個連接柱均沿第一方向設置，多個連接柱下端固定安裝于同步環上端，多個連接柱上端在第一方向上依次穿過第二套柱和第一套柱，每個第二套環與一個第一套柱同步移動且能夠相對轉動；每個第一套環與一個第二套柱同步移動且能夠相對轉動，且第二套環位于第一套環上方；每個連接柱上均開設有一個第一螺旋槽和一個第二螺旋槽，第二螺旋槽位于第一螺旋槽上方；第一套環與第一螺旋槽螺旋配合，第二套環與第二螺旋槽螺旋配合，第一套環上設置有同步桿，第二套環下端設置有用于與同步桿套接的同步管，且初始狀態下第一凸塊與第一螺旋槽的上端抵接，第二凸塊與第二螺旋槽的下端抵接。
進一步地，阻擋機構還包括安裝柱，安裝柱連接螺旋扇葉和多個實心板，第一套柱安裝于安裝柱內。
進一步地，實心板為扇形，每個實心板上均設置有擋板，擋板沿第一方向設置，濾網為扇形。
進一步地，處理部還包括第二固定環，第二固定環與水管同軸設置且固定安裝于水管內，收集濾筒固定安裝于第二固定環上。
進一步地，擋環底部設置為十字交叉結構。
本發明的有益效果是：本發明的一種污水中不溶解雜質的去除裝置通過設置收集濾筒、螺旋扇葉、阻擋機構、過濾機構和同步機構相互配合，在水流流動時，多個濾網和多個實心板同時受到水流的沖擊力，當多個濾網上雜物堆積逐漸增加，其受到水流的沖擊力也在逐漸增加，直到多個濾網上雜物的堵塞面積大于實心板的面積時，由于實心板的投影面積小于濾網的投影面積，此時若多個濾網全部堵塞，相當于多個濾網形成了多個實心面，則在水流的沖擊下，多個濾網受到的水流沖擊力也就大于多個實心板受到的沖擊力，此時多個濾網可以在收集濾筒上沿第一方向移動，多個濾網移動使雜質進入進料口內。之后同步機構動作能夠驅動多個實心板移動，且移動的方向與多個濾網的移動方向相反，并進一步通過多個實心板移動解除對螺旋扇葉的限制，螺旋扇葉能夠轉動，使多個濾網轉動著將雜質排入收集濾筒，加快雜質進入收集濾筒的速度，即在通過多個實心板和多個濾網對水流中的雜質過濾的過程中，只有在濾網全部堵塞后才對濾網進行清理，提高了濾網的使用率。
（發明人：陳照;孫宗貴;梁兆國;孫國慶;秦剛）
