公布日：2023.04.04

申請日：2022.12.24

分類號：C02F9/00(2023.01)I;C02F1/72(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N

摘要

本發明公開的屬于污水處理設備技術領域，具體為一種多功能一體化地埋式污水處理設備，包括氧化機構、混凝機構、混合機構和過濾沉淀機構，所述氧化機構、混凝機構、混合機構和過濾沉淀機構依次從左至右設置，本發明的有益效果是：通過依次設置高度遞減的氧化釜、混凝釜、混合釜和沉淀釜，使得氧化釜氧化后的污水能夠在重力作用下進入混凝釜，混凝后的污水能夠在重力作用下進入混合釜，污水處理劑混合后的污水在重力作用下能夠進入沉淀釜中，無需使用水泵進行污水導流，使得結構簡單；通過設置在氧化釜內設置攪拌管體和攪拌桿體，利用齒輪組實現攪拌管體和攪拌桿體上的攪拌器反向旋轉，使得污水與污水處理氧化劑處理充分。

權利要求書

1.一種多功能一體化地埋式污水處理設備，包括氧化機構(100)、混凝機構(200)、混合機構(300)和過濾沉淀機構(400)，其特征在于：所述氧化機構(100)、混凝機構(200)、混合機構(300)和過濾沉淀機構(400)依次從左至右設置，所述氧化機構(100)的排液口通過導管連接所述混凝機構(200)的進液口，所述混凝機構(200)的排液口通過導管連接所述混合機構(300)的進液口，所述混合機構(300)的排液口通過導管連接所述過濾沉淀機構(400)的進液口；所述氧化機構(100)上安裝有攪拌組件，所述攪拌組件包括攪拌管體(109)和攪拌桿體(108)，所述攪拌管體(109)和攪拌桿體(108)之間能夠同步反向旋轉。

2.根據權利要求1所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述攪拌桿體(108)套設在所述攪拌管體(109)內，所述攪拌管體(109)和攪拌桿體(108)之間通過軸承轉動連接，所述攪拌桿體(108)的頂端固定連接伺服電機(102)的輸出軸，所述攪拌桿體(108)上固定安裝有第一錐形齒輪(106)，所述第一錐形齒輪(106)嚙合連接第二錐形齒輪(104)，所述第二錐形齒輪(104)嚙合連接第三錐形齒輪(107)，所述第三錐形齒輪(107)固定安裝在所述攪拌管體(109)上，所述攪拌管體(109)和攪拌桿體(108)上均可拆卸安裝有攪拌器。

3.根據權利要求2所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述第二錐形齒輪(104)內壁固定連接輔助轉軸(105)，所述輔助轉軸(105)的內壁通過軸承轉動連接支架，所述支架底端通過螺栓連接氧化釜(101)，所述氧化釜(101)的頂端右側設有第一進料孔(103)，所述攪拌桿體(108)的頂端通過軸承轉動連接支架，所述攪拌管體(109)通過軸承轉動連接氧化釜(101)。

4.根據權利要求2或3所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述攪拌管體(109)上的攪拌器包括攪拌桿(117)和支撐圓環(118)，所述支撐圓環(118)的外壁上焊接有連接片(119)，所述連接片(119)通過螺栓連接所述攪拌桿(117)，所述支撐圓環(118)套設在所述攪拌管體(109)上，所述支撐圓環(118)和攪拌管體(109)的對應位置上均開設有內螺紋孔，所述支撐圓環(118)和攪拌管體(109)之間螺栓連接。

5.根據權利要求2或3所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述攪拌桿體(108)上的攪拌器包括攪拌桿(117)和支撐圓環(118)，所述支撐圓環(118)的外壁上焊接有連接片(119)，所述連接片(119)通過螺栓連接所述攪拌桿(117)，所述支撐圓環(118)套設在所述攪拌管體(109)上，所述支撐圓環(118)和攪拌管體(109)的對應位置上均開設有內螺紋孔，所述支撐圓環(118)和攪拌管體(109)之間螺栓連接。

6.根據權利要求3所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述攪拌桿體(108)上安裝有上下翻動機構；所述上下翻動機構包括主動錐形齒輪(112)，所述主動錐形齒輪(112)嚙合連接從動錐形齒輪(113)，所述從動錐形齒輪(113)的一端固定連接上下翻攪桿(114)，所述上下翻攪桿(114)的一端固定連接短軸(115)，所述短軸(115)的一端通過軸承轉動連接氧化釜(101)內壁，所述氧化釜(101)底部外壁通過螺栓安裝有支撐連接塊(120)，所述支撐連接塊(120)底端固定安裝有支撐管(121)，所述支撐管(121)內壁插接支撐柱(122)，所述支撐管(121)和支撐柱(122)之間通過螺栓連接，所述攪拌桿體(108)的底端固定連接螺旋桿(110)。

7.根據權利要求6所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述混凝機構(200)包括混凝釜(201)，所述混凝釜(201)的頂部設有第二進料孔(202)，所述混凝釜(201)的頂端通過螺栓安裝有第二伺服電機(203)，所述第二伺服電機(203)的輸出軸固定連接第一豎直攪拌軸，所述第一豎直攪拌軸上通過螺栓安裝有攪拌桿，所述第一豎直攪拌軸通過軸承轉動連接混凝釜(201)。

8.根據權利要求7所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述混合機構(300)包括混合釜(301)，所述混合釜(301)的頂端通過螺栓安裝有第三伺服電機(302)，所述第三伺服電機(302)的輸出軸固定連接第二豎直攪拌軸，所述第二豎直攪拌軸上通過螺栓安裝有攪拌桿，所述第二豎直攪拌軸通過軸承轉動連接混合釜(301)，所述混合釜(301)的頂端設有第三進料口(303)。

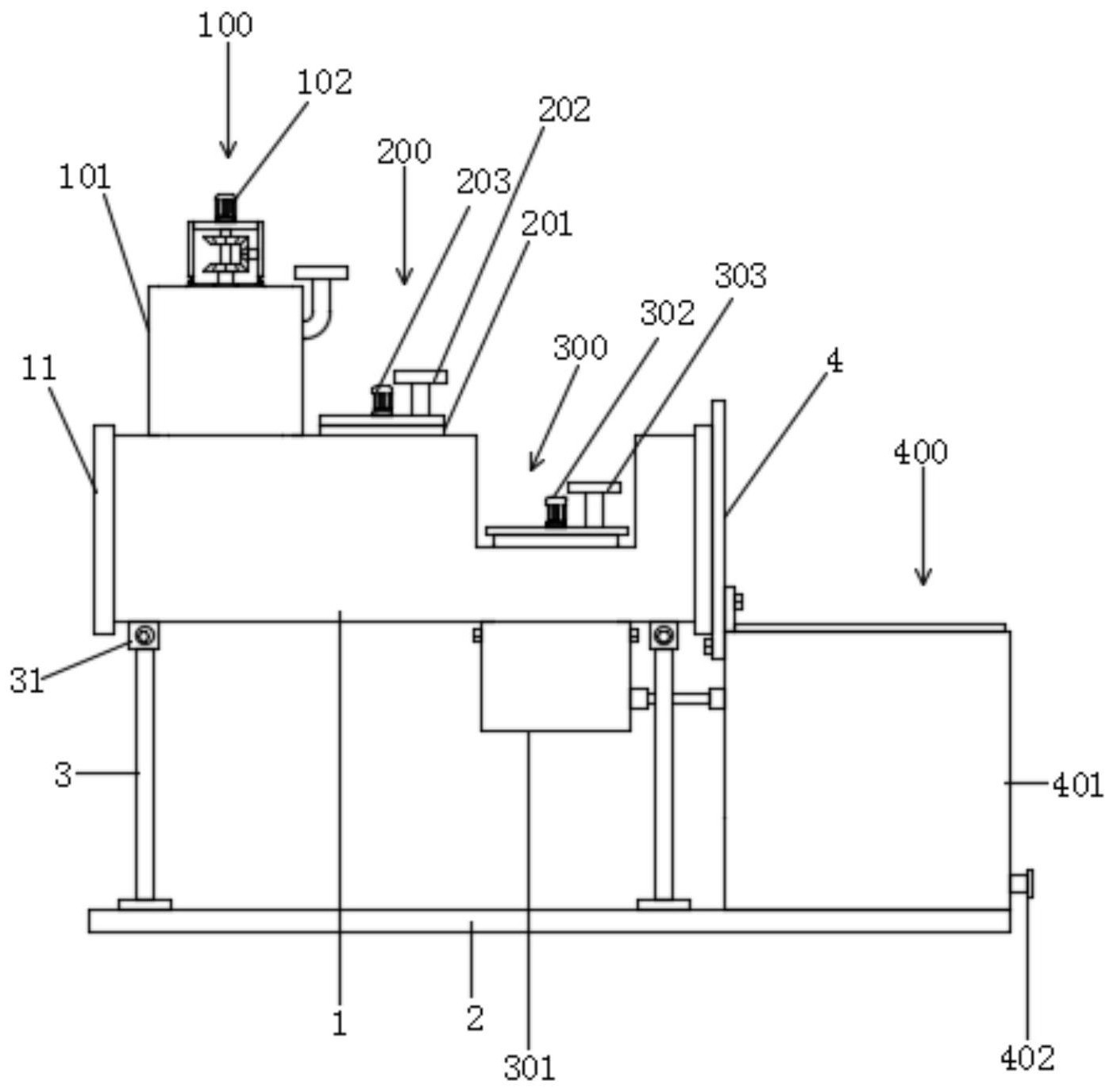

9.根據權利要求8所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述過濾沉淀機構(400)包括過濾沉淀釜(401)，所述過濾沉淀釜(401)內壁上焊接有支撐塊，所述支撐塊上設置有過濾網(404)；所述氧化釜(101)、混凝釜(201)和混合釜(301)均安裝在支撐箱(1)上，所述過濾沉淀釜(401)的右側底部設有排液接口(402)，所述支撐箱(1)的底端焊接有支撐連接座(31)，所述支撐連接座(31)內壁插接立柱(3)，所述立柱(3)底端固定連接底板(2)。

10.根據權利要求1所述的一種多功能一體化地埋式污水處理設備，其特征在于，所述過濾沉淀機構(400)設有兩個，左側所述過濾沉淀機構(400)中的過濾沉淀釜(401)的進液口通過導管連接混合釜(301)的輸出口。

發明內容

鑒于現有一種多功能一體化地埋式污水處理設備中存在的問題，提出了本發明。

因此，本發明的目的是提供一種多功能一體化地埋式污水處理設備，解決了氧化釜、混凝釜、混合釜和沉淀釜設置在同一個平面上，導致相鄰的釜之間都需要設置水泵，導致結構復雜，成本高；以及氧化釜中放入污水氧化處理劑后，污水氧化處理劑不能夠與污水充分、快速反應，導致污水處理周期長的問題。

為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

一種多功能一體化地埋式污水處理設備，包括氧化機構、混凝機構、混合機構和過濾沉淀機構，所述氧化機構、混凝機構、混合機構和過濾沉淀機構依次從左至右設置，所述氧化機構的排液口通過導管連接所述混凝機構的進液口，所述混凝機構的排液口通過導管連接所述混合機構的進液口，所述混合機構的排液口通過導管連接所述過濾沉淀機構的進液口；

所述氧化機構上安裝有攪拌組件，所述攪拌組件包括攪拌管體和攪拌桿體，所述攪拌管體和攪拌桿體之間能夠同步反向旋轉。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述攪拌桿體套設在所述攪拌管體內，所述攪拌管體和攪拌桿體之間通過軸承轉動連接，所述攪拌桿體的頂端固定連接伺服電機的輸出軸，所述攪拌桿體上固定安裝有第一錐形齒輪，所述第一錐形齒輪嚙合連接第二錐形齒輪，所述第二錐形齒輪嚙合連接第三錐形齒輪，所述第三錐形齒輪固定安裝在所述攪拌管體上，所述攪拌管體和攪拌桿體上均可拆卸安裝有攪拌器。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述第二錐形齒輪內壁固定連接輔助轉軸，所述輔助轉軸的內壁通過軸承轉動連接支架，所述支架底端通過螺栓連接氧化釜，所述氧化釜的頂端右側設有第一進料孔，所述攪拌桿體的頂端通過軸承轉動連接支架，所述攪拌管體通過軸承轉動連接氧化釜。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述攪拌管體上的攪拌器包括攪拌桿和支撐圓環，所述支撐圓環的外壁上焊接有連接片，所述連接片通過螺栓連接所述攪拌桿，所述支撐圓環套設在所述攪拌管體上，所述支撐圓環和攪拌管體的對應位置上均開設有內螺紋孔，所述支撐圓環和攪拌管體之間螺栓連接。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述攪拌桿體上的攪拌器包括攪拌桿和支撐圓環，所述支撐圓環的外壁上焊接有連接片，所述連接片通過螺栓連接所述攪拌桿，所述支撐圓環套設在所述攪拌管體上，所述支撐圓環和攪拌管體的對應位置上均開設有內螺紋孔，所述支撐圓環和攪拌管體之間螺栓連接。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述攪拌桿體上安裝有上下翻動機構；

所述上下翻動機構包括主動錐形齒輪，所述主動錐形齒輪嚙合連接從動錐形齒輪，所述從動錐形齒輪的一端固定連接上下翻攪桿，所述上下翻攪桿的一端固定連接短軸，所述短軸的一端通過軸承轉動連接氧化釜內壁，所述氧化釜底部外壁通過螺栓安裝有支撐連接塊，所述支撐連接塊底端固定安裝有支撐管，所述支撐管內壁插接支撐柱，所述支撐管和支撐柱之間通過螺栓連接，所述攪拌桿體的底端固定連接螺旋桿。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述混凝機構包括混凝釜，所述混凝釜的頂部設有第二進料孔，所述混凝釜的頂端通過螺栓安裝有第二伺服電機，所述第二伺服電機的輸出軸固定連接第一豎直攪拌軸，所述第一豎直攪拌軸上通過螺栓安裝有攪拌桿，所述第一豎直攪拌軸通過軸承轉動連接混凝釜。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述混合機構包括混合釜，所述混合釜的頂端通過螺栓安裝有第三伺服電機，所述第三伺服電機的輸出軸固定連接第二豎直攪拌軸，所述第二豎直攪拌軸上通過螺栓安裝有攪拌桿，所述第二豎直攪拌軸通過軸承轉動連接混合釜，所述混合釜的頂端設有第三進料口。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述過濾沉淀機構包括過濾沉淀釜，所述過濾沉淀釜內壁上焊接有支撐塊，所述支撐塊上設置有過濾網；所述氧化釜、混凝釜和混合釜均安裝在支撐箱上，所述過濾沉淀釜的右側底部設有排液接口，所述支撐箱的底端焊接有支撐連接座，所述支撐連接座內壁插接立柱，所述立柱底端固定連接底板。

作為本發明所述的一種多功能一體化地埋式污水處理設備的一種優選方案，其中：所述過濾沉淀機構設有兩個，左側所述過濾沉淀機構中的過濾沉淀釜的進液口通過導管連接混合釜的輸出口。

與現有技術相比：

1、通過依次設置高度遞減的氧化釜、混凝釜、混合釜和沉淀釜，使得氧化釜氧化后的污水能夠在重力作用下進入混凝釜，混凝后的污水能夠在重力作用下進入混合釜，污水處理劑混合后的污水在重力作用下能夠進入沉淀釜中，無需使用水泵進行污水導流，使得結構簡單；

2、通過設置在氧化釜內設置攪拌管體和攪拌桿體，利用齒輪組實現攪拌管體和攪拌桿體上的攪拌器反向旋轉，從而能夠使得污水與污水處理氧化劑處理充分；

3、氧化釜、混凝釜、混合釜和沉淀釜依次進行相應步驟的污水處理，實現污水的連貫處理，使得污水處理更加高效。

（發明人：解小云;李燕）
