公布日：2022.08.19
申請日：2022.04.25
分類號：C02F9/14(2006.01)I;C02F101/20(2006.01)N
摘要
本發明屬于廢水處理的技術領域，具體涉及一種植酸廢水與重金屬廢水的協同處理工藝及其系統。將重金屬廢水和植酸廢水投加入廢水混合反應池，混合反應，得到的廢水混合液自流至膠凝池1中，形成較大的絮團，之后自流至沉淀池1中進行泥水分離，形成的上部分廢水自流至pH調整池中，之后分別流向多功能反應池、膠凝池2、沉淀池2，進行泥水分離，上部分廢水自流至中間水池中臨時存放，之后通過廢水提升裝置提升廢水至脈沖布水器內，再進水至生化處理單元中進行廢水處理，使得出水達標排放；植酸廢水可以充當營養劑，解決重金屬廢水中C/N值低的問題，植酸廢水的可生化性高，提高了重金屬廢水的可生化性，將廢水中B/C值提升。
權利要求書
1.一種植酸廢水與重金屬廢水的協同處理系統，其特征在于，所述處理系統包括依次連接的廢水混合反應池、膠凝池1、沉淀池1、pH調整池、多功能反應池、膠凝池2、沉淀池2、中間水池、廢水提升裝置、生化處理單元；還包括植酸廢水定量投加單元、排泥泵、壓濾機、曝氣單元和加藥裝置。
2.根據權利要求1所述的協同處理系統，其特征在于，所述廢水混合反應池連接著植酸廢水定量投加單元；所述植酸廢水定量投加單元內設有定量泵、攪拌機、液位計等設備。
3.根據權利要求1所述的協同處理系統，其特征在于，所述生化處理系統包括依次連接的脈沖布水器和生化處理池；所述生化處理池一側連接著曝氣單元，一側依次連接著排泥泵、壓濾機。
4.根據權利要求1所述的協同處理系統，其特征在于，所述排泥泵同時連接至沉淀池1、沉淀池2以及生化處理單元。
5.一種植酸廢水與重金屬廢水的協同處理工藝，其特征在于，包括如下步驟：將重金屬廢水和植酸廢水投加入廢水混合反應池，混合反應，得到的廢水混合液自流至膠凝池1中，形成較大的絮團，之后自流至沉淀池1中進行泥水分離，形成的上部分廢水自流至pH調整池中，之后分別流向多功能反應池、膠凝池2、沉淀池2，進行泥水分離，上部分廢水自流至中間水池中臨時存放，之后通過廢水提升裝置提升廢水至脈沖布水器內，再進水至生化處理單元中進行廢水處理，使得出水達標排放。
6.根據權利要求5所述的協同處理工藝，其特征在于，所述膠凝池1和膠凝池2中分別添加無機混凝劑PAC或鐵鹽，以及絮凝劑PAM。
7.根據權利要求5所述的協同處理工藝，其特征在于，所述pH調整池中調整廢水pH為7.5-12。
8.根據權利要求5所述的協同處理工藝，其特征在于，所述生化處理單元中采用厭氧+好氧的處理工藝或者厭氧+缺氧+好氧的處理工藝，所述厭氧處理為采用去COD高效耐鹽菌，其為芽孢乳桿菌屬與生物酶的混合物，將芽孢乳桿菌活化之后，于廢水中加入芽孢乳桿菌液和生物酶。
9.根據權利要求5所述的協同處理工藝，其特征在于，所述好氧處理為采用自馴化耐鹽菌，其為環狀芽胞桿菌、玫瑰色考克氏菌與生物酶的混合物，將環狀芽胞桿菌、玫瑰色考克氏菌分別進行活化和馴化，于廢水中加入馴化之后的環狀芽孢桿菌液、玫瑰色考克氏菌液和生物酶。
10.根據權利要求5所述的協同處理工藝，其特征在于，所述沉淀池1、沉淀池2以及生化處理單元的沉淀污泥通過排泥泵泵出，經板框壓濾機脫水處理，將獲得的污泥外運。
發明內容
針對上述問題，本發明的目的在于提供一種植酸廢水與重金屬廢水的協同處理工藝及其系統，利用植酸廢水與重金屬廢水的協同處理，植酸廢水可以充當營養劑，解決重金屬廢水中C/N值低的問題，植酸廢水的可生化性高，提高了重金屬廢水的可生化性。
本發明的技術內容如下：

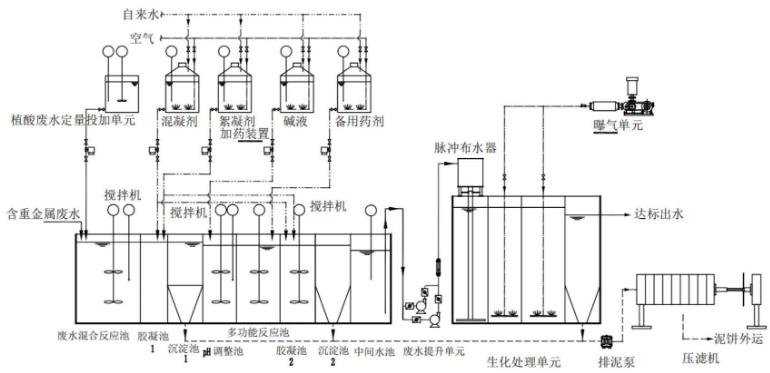

本發明還提供了一種植酸廢水與重金屬廢水的協同處理系統，所述處理系統包括依次連接的廢水混合反應池、膠凝池1、沉淀池1、pH調整池、多功能反應池、膠凝池2、沉淀池2、中間水池、廢水提升裝置、生化處理單元；
還包括植酸廢水定量投加單元、排泥泵、壓濾機、曝氣單元和加藥裝置；
所述廢水混合反應池連接著植酸廢水定量投加單元；
所述植酸廢水定量投加單元內設有定量泵、攪拌機、液位計等設備；
所述生化處理系統包括依次連接的脈沖布水器和生化處理池；
所述生化處理池一側連接著曝氣單元，一側依次連接著排泥泵、壓濾機；
所述排泥泵同時連接至沉淀池1、沉淀池2以及生化處理單元；
本發明還提供了一種植酸廢水與重金屬廢水的協同處理工藝，包括如下步驟：
將重金屬廢水和植酸廢水投加入廢水混合反應池，混合反應，得到的廢水混合液自流至膠凝池1中，形成較大的絮團，之后自流至沉淀池1中進行泥水分離，形成的上部分廢水自流至pH調整池中，之后分別流向多功能反應池、膠凝池2、沉淀池2，進行泥水分離，上部分廢水自流至中間水池中臨時存放，之后通過廢水提升裝置提升廢水至脈沖布水器內，再進水至生化處理單元中進行廢水處理，使得出水達標排放；
所述膠凝池1和膠凝池2中分別添加無機混凝劑PAC(或鐵鹽)和絮凝劑PAM；
所述pH調整池中調整廢水pH為7.5-12；
所述生化處理單元中采用厭氧+好氧的處理工藝或者厭氧+缺氧+好氧的處理工藝，所述厭氧處理為采用去COD高效耐鹽菌，所述好氧處理為采用自馴化耐鹽菌；
所述生化處理單元中采用厭氧+好氧的處理工藝或者厭氧+缺氧+好氧的處理工藝，所述厭氧處理為采用去COD高效耐鹽菌，其為芽孢乳桿菌屬(CICC23053)與生物酶的混合物，將芽孢乳桿菌活化之后，于廢水中加入6％wt芽孢乳桿菌液和5wt％生物酶；
其活化培養基的組成為20.0g/L葡萄糖，10.0g/L酵母膏，蛋白胨10.0g/L，10.0g/L乙酸鈉，5.0ml/L鹽溶液，pH6.8，其中鹽溶液配方：40.0g/LMgSO4•7H2O，2.0g/LMnSO4•4H2O，2.0g/LFeSO4•7H2O，NaCl2.0g/L。
所述好氧處理為采用自馴化耐鹽菌，其為環狀芽胞桿菌(CICC23053)、玫瑰色考克氏菌(CICC20758)與生物酶的混合物，將環狀芽胞桿菌、玫瑰色考克氏菌分別進行活化和馴化，于廢水中加入馴化之后的6％wt環狀芽孢桿菌液、8％wt玫瑰色考克氏菌液和5％wt生物酶；
所述好氧處理中好氧池池內的溶解氧控制在2-4mg/L之間；
所述活化培養基的組成為5.0g/L蛋白胨，3.0g/L牛肉浸取物，5.0g/LNaCl，5mg/LMnSO4•H2O，15.0g/L瓊脂，pH7.0；
所述馴化培養基的組成為將植酸廢水和重金屬廢水的混合物經高溫滅菌之后加水稀釋至原濃度的50-60％，接種入經活化培養之后的占體積比均為5％的環狀芽孢桿菌和玫瑰色考克氏菌，置于室溫下，150-180rpm的條件下培養60d，分別得到環狀芽孢桿菌馴化液和玫瑰色考克氏菌馴化液。
所述沉淀池1、沉淀池2以及生化處理單元的沉淀污泥通過排泥泵泵出，經板框壓濾機脫水處理，將獲得的污泥外運；
所述植酸廢水來源于生產植酸、植酸鈉、肌醇系列產品所產生的的廢水，植酸廢水中與金屬離子形成絡合物的植酸，植酸有又名肌醇六磷酸/環己六醇磷酸酯植酸，植酸對金屬離子絡合能力來自于其分子中磷酸基團的富電子性；
所述重金屬廢水來源于含重金屬離子的電鍍廢水或線路板廢水。
本發明采用的植酸與金屬離子的沉淀原理：植酸結構中有6個磷酸基具有很強的金屬離子絡合作用，植酸對金屬離子絡合能力來自于其分子中磷酸基團的富電子性，且是含有6個磷酸基團的多配位化合物，其絡合能力與EDTA相似，但比EDTA更穩定，植酸對二價以上金屬鹽均可定性沉淀，所形成絡合物的穩定性順序?yàn)?/span>Mg2+＜Ca2+＜Cu2+＜Ni2+。植酸廢水通過定量投加進電鍍廢水中，重金屬離子可以得到有效的去除。
本發明的有益效果如下：
本發明的植酸廢水與重金屬廢水的協同處理工藝及其系統，利用植酸廢水與重金屬廢水的協同處理，植酸廢水可以充當營養劑，解決重金屬廢水中C/N值低(一般C/N＜5，其中線路板銅氨廢水的C/N＜1)的問題，植酸廢水的可生化性高，提高了重金屬廢水的可生化性，將廢水中B/C值提升(一般B/C＜0.15)，植酸廢水與重金屬廢水的混合，在酸性條件下也可以發生螯合沉淀，不需要調節廢水中的pH值，可以減少藥劑投加成本，還可以減少污泥產生量，實現污泥減量化，減少污泥的處置費用。
（發明人：陳美潔;周秀霞）
