申請日2013.08.21

　　公開(公告)日2015.04.15

　　IPC分類號C02F9/08

　　摘要

　　本發明公開了一種帶有時控開關的水處理凈化設備，前置保安過濾組件通過進水電磁閥與過濾膜組件連接，過濾膜組件分別與沖洗電磁閥、殺菌裝置連接，殺菌裝置與出水控制閥連接，過濾膜組件與殺菌裝置之間設有流量控制裝置，殺菌裝置與出水控制閥之間設有加熱處理裝置。該設備的電路結構中，交流電源分別與漏電控制保護電路、第一整流器、殺菌裝置、變壓整流電路、控制繼電器、發熱體組連接，第一整流器分別與進水電磁閥、沖洗電磁閥、出水控制電路連接，微處理器分別與變壓整流電路、啟動按鈕、水壓檢測電路、漏電控制保護電路、控制電路連接，控制電路與控制繼電器連接，沖洗電磁閥與時控開關串聯。本發明具有安全、可靠等特點。

　　權利要求書

　　1.一種帶有時控開關的水處理凈化設備，包括前置保安過濾組件(1)，前置保 安過濾組件(1)的一端通過進水電磁閥(2)與過濾膜組件(3)的一端連接， 過濾膜組件(3)的另一端分別與沖洗電磁閥(4)的一端、殺菌裝置(6)的一 端連接，殺菌裝置(6)的另一端與出水控制閥(8)連接，還包括電路結構，該 電路結構包括交流電源，交流電源分別與漏電控制保護電路、第一整流器、第二 整流器、變壓整流電路、控制繼電器、發熱體組(M)連接，第一整流器分別與 進水電磁閥(2)、沖洗電磁閥(4)、出水控制電路連接，變壓整流電路與微處理 器的一端連接，微處理器分別與啟動按鈕(K)、水壓檢測電路、漏電控制保護 電路、控制電路連接，控制電路與控制繼電器連接，其特征在于，所述的過濾膜 組件(3)與殺菌裝置(6)之間設有流量控制裝置(5)，殺菌裝置(6)與出水 控制閥(8)之間設有加熱處理裝置(7)，第二整流器與殺菌裝置(6)連接，所 述的沖洗電磁閥(4)與時控開關串聯。

　　2.如權利要求1所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的前置保安過濾組件(1)與所述的進水電磁閥(2)之間設有第二壓力開關(10)， 所述的進水電磁閥(2)與所述的過濾膜組件(3)之間設有增壓泵(11)。

　　3.如權利要求1所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的過濾膜組件(3)還與壓力表(12)的一端連接，壓力表(12)的另一端與 壓力調節閥(13)的一端連接，所述的沖洗電磁閥(4)并聯在壓力表(12)與 壓力調節閥(13)的兩端。

　　4.如權利要求2所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的殺菌裝置(6)與加熱處理裝置(7)之間設有高壓開關(14)。

　　5.如權利要求1所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的出水控制閥(8)與加熱處理裝置(7)之間設有開關電磁閥(15)。

　　6.如權利要求1所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的流量控制裝置(5)由凈水流量計量裝置和單向閥組成。

　　7.如權利要求1所述的一種帶有時控開關的水處理凈化設備，其特征在于，所 述的微處理器還與出水溫度檢測裝置、加熱體溫度檢測監控裝置連接。

　　8.如權利要求1或7所述的一種帶有時控開關的水處理凈化設備，其特征在于， 所述的交流電源還與水泵繼電器的觸點(KA)、水泵連接，進水電磁閥(2)的 兩端與水泵繼電器的線圈并聯連接。

　　說明書

　　帶有時控開關的水處理凈化設備及其電路結構

　　技術領域

　　本發明涉及一種水處理設備，尤其涉及一種帶有時間控制開關的水處理凈化 設備及其電路結構。

　　背景技術

　　現有的水處理設備一般都由一系列過濾組件構成，包括聚丙烯PP濾芯，顆 粒/塊狀活性炭濾芯，過濾膜元件等等，經過一系列的串聯或并聯組成一個水處 理凈化系統。其中，過濾膜元件一般使用為微濾膜元件、超濾膜元件、納濾膜元 件或反滲透膜元件等。在用戶的使用過程中，該水處理凈化系統會出現時間不等 的間歇式運行，考慮到經過水處理系統凈化后的水，有可能產生微生物繁殖，細 菌總數增加，從而影響出水水質，因此，紫外線殺菌器成為過濾系統后端一道處 理元件，它在一定時間內可以有效處理細菌。但是，在使用過程中會出現一個問 題，就是當過濾系統停止工作時，在各管道內會存在一定量的殘留積水，這部分 的殘留積水中包含有未能得到紫外線殺菌器處理過的水。由于受到環境的影響， 尤其是溫度的影響，在此部分不能及時排掉的積水的管道內會有微生物進行繁 殖。在這種情況下，用戶在下一次使用前，剛開啟出水開關時，接到的水是不能 直接使用的，嚴重影響了使用者的生活品質，存在安全隱患。

　　發明內容

　　本發明要解決的技術問題是：提供一種可以按照預設的時間調節對管道內殘 留積水進行沖洗處理的帶有時間控制開關的水處理凈化設備及其電路結構，解決 了不能及時排掉的積水的管道內會有微生物進行繁殖，嚴重影響使用者的生活品 質，存在安全隱患的問題。

　　為了解決上述技術問題，本發明的技術方案是提供了一種帶有時控開關的水 處理凈化設備，包括前置保安過濾組件，前置保安過濾組件的一端通過進水電磁 閥與過濾膜組件的一端連接，過濾膜組件的另一端分別與沖洗電磁閥的一端、殺 菌裝置的一端連接，殺菌裝置的另一端與出水控制閥連接，其特征在于，所述的 過濾膜組件與殺菌裝置之間設有流量控制裝置，殺菌裝置與出水控制閥之間設有 加熱處理裝置。

　　優選地，所述的前置保安過濾組件與所述的進水電磁閥之間設有第二壓力開 關，所述的進水電磁閥與所述的過濾膜組件之間設有增壓泵。

　　優選地，所述的過濾膜組件還與壓力表的一端連接，壓力表的另一端與壓力 調節閥的一端連接，所述的沖洗電磁閥并聯在壓力表與壓力調節閥的兩端。

　　優選地，所述的殺菌裝置與加熱處理裝置之間設有高壓開關。

　　優選地，所述的出水控制閥與加熱處理裝置之間設有開關電磁閥。

　　優選地，所述的流量控制裝置由凈水流量計量裝置和單向閥組成。

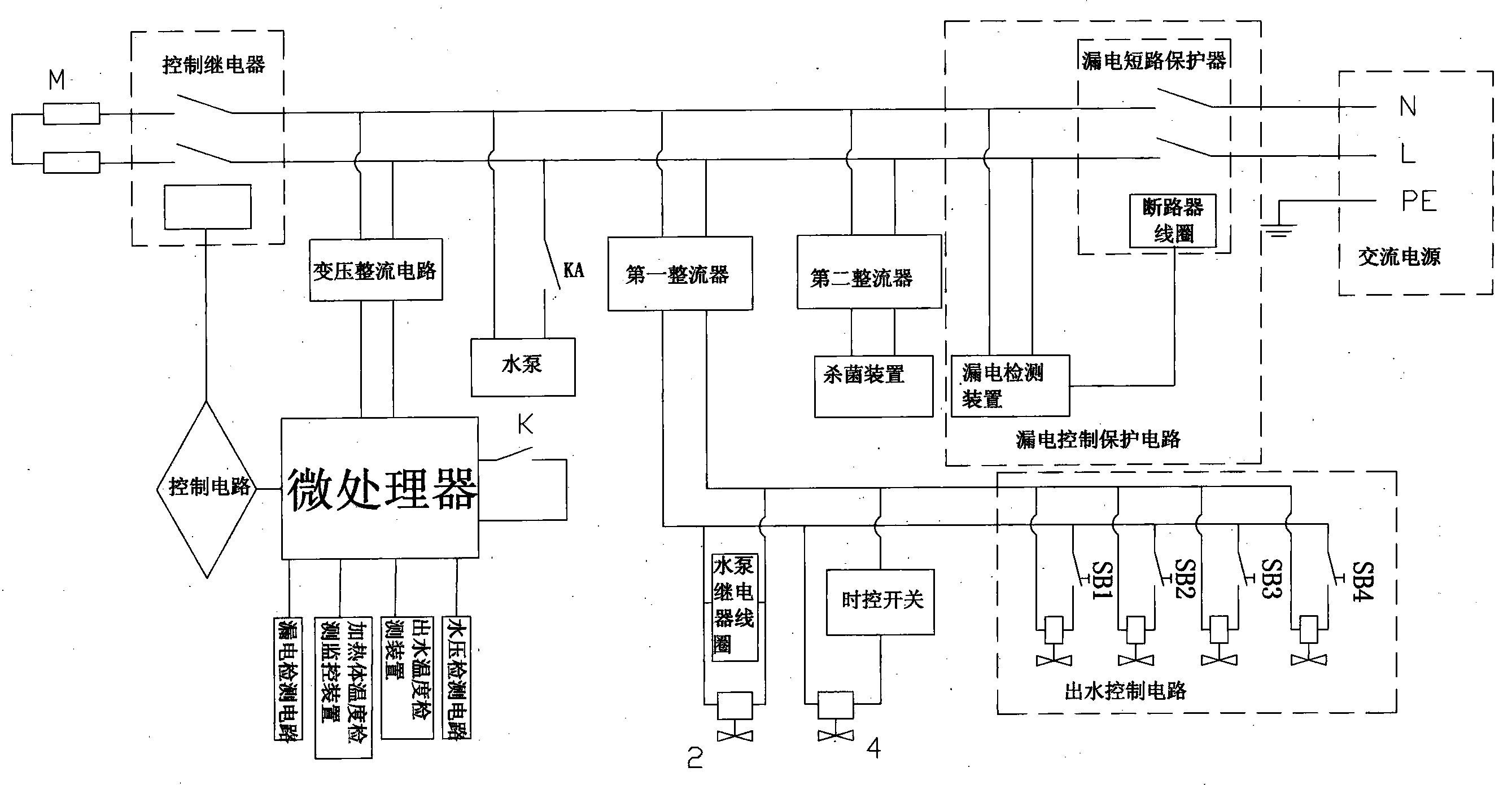

　　一種帶有時控開關的水處理凈化設備的電路結構，包括交流電源，交流電源 分別與漏電控制保護電路、第一整流器、第二整流器、變壓整流電路、控制繼電 器、發熱體組連接，第一整流器分別與進水電磁閥、沖洗電磁閥、出水控制電路 連接，變壓整流電路與微處理器的一端連接，微處理器分別與啟動按鈕、水壓檢 測電路、漏電控制保護電路、控制電路連接，控制電路與控制繼電器連接，其特 征在于，第二整流器與殺菌裝置連接，所述的沖洗電磁閥與時控開關串聯。

　　優選地，所述的微處理器還與出水溫度檢測裝置、加熱體溫度檢測監控裝置 連接。

　　優選地，所述的交流電源還與水泵繼電器的觸點、水泵連接，進水電磁閥的 兩端與水泵繼電器的線圈并聯連接。

　　本發明為一種帶有時間控制開關的水處理凈化設備，此水處理凈化設備的時 控開關可以按照預設的時間調節對管道內的殘留積水進行沖洗處理。當設備運行 至預定的沖洗時間時，時控開關內部開關在微電腦的控制下導通，使控制沖洗電 磁閥的繼電器導通，沖洗電磁閥吸合，沖洗開始，對各管道內會存在一定量的殘 留積水進行沖洗，杜絕了管道內微生物的繁殖;當沖洗完成時，時控開關內部開 關在微電腦的控制下斷開，使控制沖洗電磁閥的繼電器關斷，沖洗電磁閥閉合， 沖洗結束。通過本發明，用戶在下一次使用時，無需將接到的水倒掉，可以直接 使用的，改善了使用者的生活品質，既安全又可靠。
