申請日2014.10.16

　　公開(公告)日2015.02.04

　　IPC分類號F28D3/02; F24D17/00

　　摘要

　　本發明公開一種用于家庭淋浴廢水熱量回收的平板換熱器結構。該結構主要由帶換熱翅片的蛇形波紋管換熱器、主支架和蓋板組成，帶換熱翅片的蛇形波紋管換熱器和蓋板都通過鉸鏈軸連接在主支架上;蓋板上有均布小孔，蓋板上朝帶換熱翅片的蛇形波紋管換熱器的一面有支撐墩，另一面的周邊有溢流堰;帶換熱翅片的蛇形波紋管換熱器上有對應的支撐墩避讓孔。本發明實現家庭淋浴廢水熱量的有效回收，使得平板換熱器在使用過程中能進行大面積熱量回收，利用新鮮淋浴廢水繼續回?zé)�，結構簡單，不占用獨立的換熱空間，易于使用和制造，也便于清洗，具有突出的技術效果。


　　權利要求書

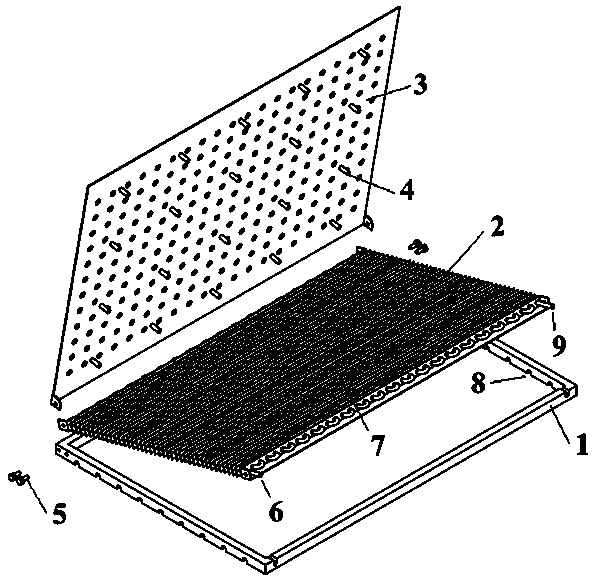

　　1. 一種用于家庭淋浴廢水熱量回收的平板換熱器結構，其特征在于：該平板換熱器水平置于地面，包括帶換熱翅片的蛇形波紋管換熱器(2)、主支架(1)和蓋板(3)，帶換熱翅片的蛇形波紋管換熱器(2)和蓋板(3)鉸接安裝在主支架(1)上，形成翻板結構;蓋板(3)上開有間隔均布的用于通過淋浴廢水的小孔(11)，蓋板(3)的底面間隔均布設有支撐墩(4)，帶換熱翅片的蛇形波紋管換熱器(2)上設有與各支撐墩(4)配合的支撐墩避讓孔(7);蓋板(3)的頂面邊沿設有防止水溢出的溢流堰(10)。

　　2. 根據權利要求1所述的一種用于家庭淋浴廢水熱量回收的平板換熱器結構，其特征在于：所述的帶換熱翅片的蛇形波紋管換熱器(2)、蓋板(3)和主支架(1)通過鉸鏈軸(5)連接。

　　3. 根據權利要求1所述的一種用于家庭淋浴廢水熱量回收的平板換熱器結構，其特征在于：所述的溢流堰(10)為沿蓋板(3)邊沿一周的凸起結構。

　　4. 根據權利要求1所述的一種用于家庭淋浴廢水熱量回收的平板換熱器結構，其特征在于：所述的主支架(1)兩端底部開有淋浴廢水出口(8)。

　　5. 根據權利要求1所述的一種用于家庭淋浴廢水熱量回收的平板換熱器結構，其特征在于：所述的帶換熱翅片的蛇形波紋管換熱器(2)采用擠壓式鋁箔換熱翅片。

　　說明書

　　用于家庭淋浴廢水熱量回收的平板換熱器結構

　　技術領域

　　本發明涉及一種平板換熱器結構，尤其是涉及一種用于家庭淋浴廢水熱量回收的平板換熱器結構，可實現家庭淋浴廢水的熱量回收。

　　背景技術

　　現代生活逐步向電氣化發展，因而對電力的需求越來越大。目前世界各國的發電大多以火力發電為主，其發電量在總發電中所占比重為70%以上�；鹆Πl(fā)電是指利用石油、煤炭和天然氣等燃料燃燒時產生的熱能來加熱水，使水變成高溫高壓水蒸氣，然后再由水蒸氣推動發電機來發電的方式的總稱。由此看來火力發電一定會產生碳排放，引發環境問題。特別是在中國，火力發電主要利用煤炭，近年來還引發PM2.5問題。

　　現有的換熱器結構基本上通過光管進行換熱，換熱面積太小，效果差，熱量回收有限;有的結構復雜，厚度和體積太大，對淋浴設備和條件要求高，多消耗能源，不節能;有的占用獨立的換熱空間，淋浴廢水流道多是封閉空間，難于清洗。

　　發明內容

　　為了解決背景技術中存在的問題，節約電能，保護環境，本發明的目的在于提供一種易于清洗的平板換熱器結構，回收家庭淋浴廢水中的熱量，進而節約電能保護環境，換熱面積大且易于清洗，可用于家庭等需要進行淋浴廢水熱量回收的場合。

　　本發明的技術方案如下：

　　本發明平板換熱器水平置于地面，包括帶換熱翅片的蛇形內螺紋管換熱器、主支架和蓋板，帶換熱翅片的蛇形內螺紋管換熱器和蓋板鉸接安裝在主支架上，形成翻板結構;蓋板上開有間隔均布的用于通過淋浴廢水的小孔，蓋板的底面間隔均布設有支撐墩，帶換熱翅片的蛇形內螺紋管換熱器上設有與各支撐墩配合的支撐墩避讓孔;蓋板的頂面邊沿設有防止水溢出的溢流堰。

　　所述的帶換熱翅片的蛇形內螺紋管換熱器、蓋板和主支架通過鉸鏈軸連接。

　　所述的溢流堰為沿蓋板邊沿一周的凸起結構。

　　所述的主支架兩端底部開有淋浴廢水出口。

　　所述的帶換熱翅片的蛇形內螺紋管換熱器采用擠壓式鋁箔換熱翅片。

　　本發明的有益效果在于：

　　1) 采用了鉸鏈連接的翻板結構，既減小了換熱器的體積，還便于翻開進行清洗;并可采用大換熱面積，進行熱量回收。

　　2) 蓋板上有支撐墩，支撐在地面上，可承載淋浴者的重量，保護換熱器;

　　3) 蓋板上設有小孔和溢流堰，可以鎖著大部分新鮮淋浴廢水。

　　4) 本發明結構簡單，不占用獨立的換熱空間，淋浴廢水流道為開放空間，易于使用和制造。
