申請日2013.08.28

　　公開(公告)日2014.03.19

　　IPC分類號F24H1/20

　　摘要

　　一種廢水可二次使用的廢水余熱回收熱水器，包括保溫儲熱水箱和熱能置換系統;保溫儲熱水箱上設有冷水進水管和熱水出水管;熱能置換系統包括壓縮機、蒸發器和冷凝器;冷凝器設置在保溫儲熱水箱內，蒸發器設置在熱水器內，還包括一廢水余熱回收裝置，其包括廢水余熱回收水箱、溢流管、潛水泵、廢水循環管及冷水回收裝置;廢水余熱回收水箱設置于熱水器外，用作淋浴盆;溢流管設于廢水余熱回收水箱內，由帶破虹透氣孔的虹吸管構成，溢流管的吸水口設置在廢水余熱回收水箱底部;潛水泵的出口與蒸發器及冷水回收裝置均連通;廢水循環管分別與洗手池、蒸發器、廢水余熱回收水箱相通。本實用新型能有效地利用洗浴或使用過的廢水熱能及冷廢水，節約能源。

　　權利要求書

　　1.一種廢水可二次使用的廢水余熱回收熱水器，包括保溫儲熱水箱和熱能置換系統;該保溫儲熱水箱上設有冷水進水管和熱水出水管;該熱能置換系統包括壓縮機、蒸發器和冷凝器;該冷凝器設置在該保溫儲熱水箱內，該蒸發器設置在所述熱水器內，其特征在于：還包括一廢水余熱回收裝置，該廢水余熱回收裝置包括廢水余熱回收水箱、溢流管、潛水泵、廢水循環管及冷水回收裝置;

　　該廢水余熱回收水箱設置于所述熱水器外;該溢流管設于該廢水余熱回收水箱內，由帶破虹透氣孔的虹吸管構成，該溢流管的吸水口設置在該廢水余熱回收水箱底部;該潛水泵的出口與該蒸發器及該冷水回收裝置均連通;該廢水循環管分別與洗臉盆、該蒸發器、該廢水余熱回收水箱相通。

　　2.根據權利要求1所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述冷水回收裝置為一抽水馬桶的水箱，通過抽水馬桶的水箱供水管與所述潛水泵連通;和/或，

　　所述廢水余熱回收水箱用作淋浴盆。

　　3.根據權利要求2所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述抽水馬桶的水箱內設有水位傳感器，該水位傳感器連接一控制所述潛水泵的控制裝置。

　　4.根據權利要求1至3中任一項所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述廢水余熱回收水箱內部設有一水位控制開關。

　　5.根據權利要求1至3中任一項所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述廢水余熱回收裝置還包括一個小水箱，所述潛水泵設于該小水箱內，該小水箱的底部與所述廢水余熱回收水箱相通。

　　6.根據權利要求5所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述小水箱設于所述熱水器內，所述小水箱內設有一水位控制開關。

　　7.根據權利要求1至3中任一項所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述廢水余熱回收水箱底部設有一排水清洗口，該排水清洗口內設有排水活塞，該排水活塞連接有排水按鈕。

　　8.根據權利要求1至3中任一項所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：所述保溫儲熱水箱由第一保溫儲熱水箱和第二保溫儲熱水箱構成，所述熱水出水管設于該第一保溫儲熱水箱上部，所述冷水進水管設于該第二保溫儲熱水箱的下部，該第一保溫儲熱水箱的下部與第二保溫儲熱水箱的上部通過一連通管相連通。

　　9.根據權利要求8所述的廢水可二次使用的廢水余熱回收熱水器，所述冷凝器分別設置于所述第一和第二保溫儲熱水箱內。

　　10.根據權利要求1至3中任一項所述的廢水可二次使用的廢水余熱回收熱水器，其特征在于：還包括一外殼，該外殼為一獨立的浴室柜架，包括洗臉盆、臺面和冷熱混合龍頭。

　　說明書

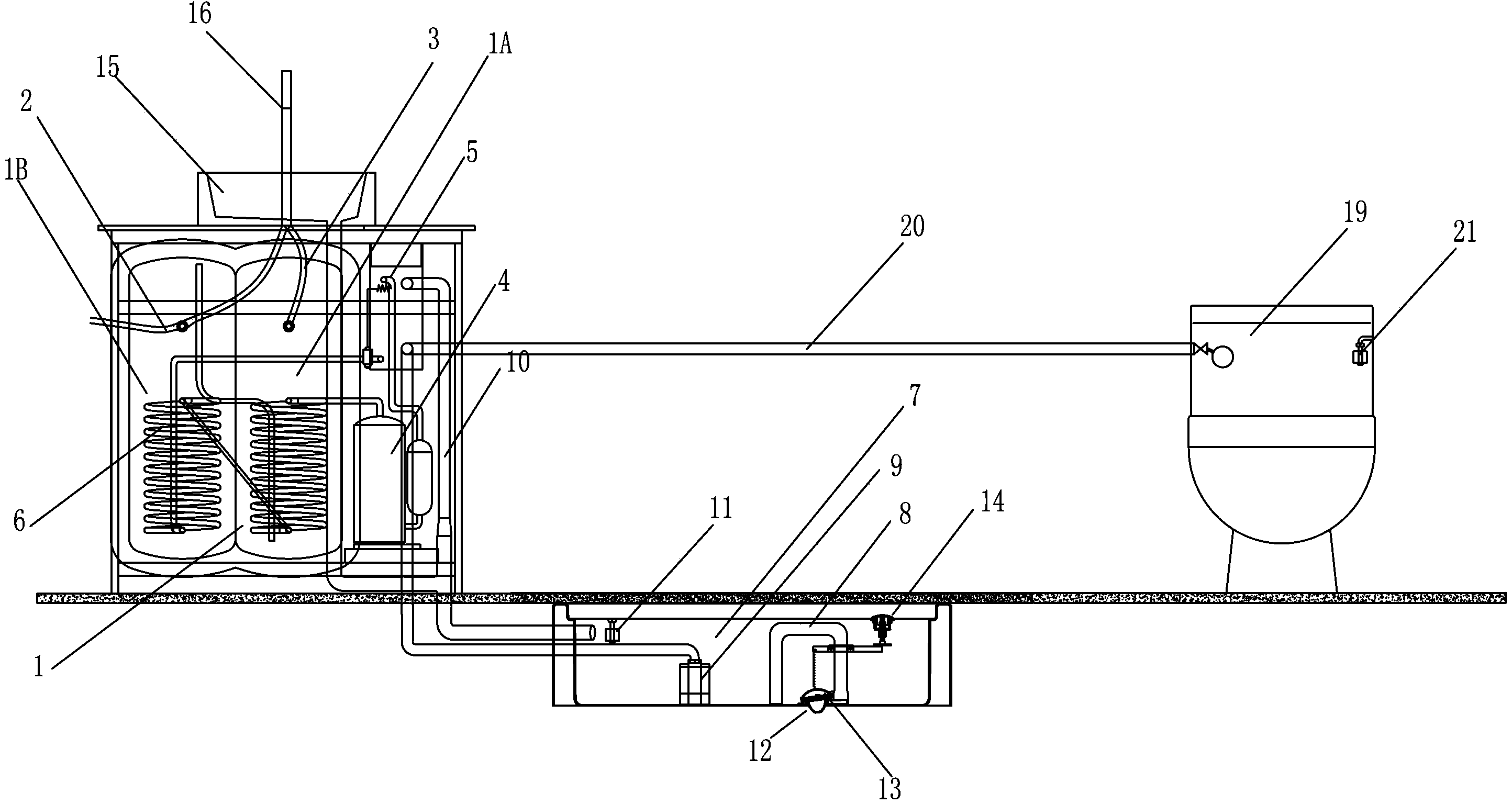

　　一種廢水可二次使用的廢水余熱回收熱水器

　　技術領域

　　本實用新型涉及一種熱水器，尤其是一種廢水可二次使用的廢水余熱回收 熱水器。

　　背景技術

　　目前現有技術中有各種熱水器，如電、燃?xì)�、太陽能及熱泵熱水器，均�?實現供給使用生活熱水。但其存在問題是：使用過后的水其水溫仍高，排入下 水道，浪費了大量的熱能，不符合當前節能減排的環保要求。所以如何能夠利 用上述廢水中的熱能，成為一個不能忽視的問題。并且，在回收熱能后產生的 冷廢水仍然有利用價值，如果隨意排放，會造成資源浪費。

　　實用新型內容

　　本實用新型的目的是提供一種廢水余熱回收的熱水器，能有效地利用洗浴 或洗滌使用過的廢水熱能，并利用被回收熱能后的冷廢水用作抽水馬桶沖廁 水，可以節約能源，節約凈水。

　　為實現上述目的，本實用新型采取以下技術方案：

　　一種廢水可二次使用的廢水余熱回收熱水器，包括保溫儲熱水箱和熱能置 換系統;該保溫儲熱水箱上設有冷水進水管和熱水出水管;該熱能置換系統包 括壓縮機、蒸發器和冷凝器;該冷凝器設置在該保溫儲熱水箱內，該蒸發器設 置在所述熱水器內，還包括一廢水余熱回收裝置，該廢水余熱回收裝置包括廢 水余熱回收水箱、溢流管、潛水泵、廢水循環管及冷水回收裝置;

　　該廢水余熱回收水箱設置于所述熱水器外;該溢流管設于該廢水余熱回收 水箱內，由帶破虹透氣孔的虹吸管構成，該溢流管的吸水口設置在該廢水余熱 回收水箱底部;該潛水泵的出口與該蒸發器及該冷水回收裝置均連通;該廢水 循環管分別與洗臉盆、該蒸發器、該廢水余熱回收水箱相通。

　　所述冷水回收裝置為一抽水馬桶的水箱，通過抽水馬桶的水箱供水管與所 述潛水泵連通;和/或，

　　所述廢水余熱回收水箱用作淋浴盆。

　　所述抽水馬桶的水箱內設有水位傳感器，該水位傳感器連接一控制所述潛 水泵的控制裝置。

　　所述廢水余熱回收水箱內部設有一水位控制開關。

　　所述廢水余熱回收裝置還包括一個小水箱，所述潛水泵設于該小水箱內， 該小水箱的底部與所述廢水余熱回收水箱相通。

　　所述小水箱設于所述熱水器內，所述小水箱內設有一水位控制開關。

　　所述廢水余熱回收水箱底部設有一排水清洗口，該排水清洗口內設有排水 活塞，該排水活塞連接有排水按鈕。

　　所述保溫儲熱水箱由第一保溫儲熱水箱和第二保溫儲熱水箱構成，所述熱 水出水管設于該第一保溫儲熱水箱上部，所述冷水進水管設于該第二保溫儲熱 水箱的下部，該第一保溫儲熱水箱的下部與第二保溫儲熱水箱的上部通過一連 通管相連通;

　　所述冷凝器分別設置于所述第一和第二保溫儲熱水箱內。

　　還包括一外殼，該外殼為一獨立的浴室柜架，包括洗臉盆、臺面和冷熱混 合龍頭。

　　本實用新型的有益效果是：本實用新型廢水可二次使用的廢水余熱回收熱 水器，由于采用這樣的結構，可以將洗浴或使用過的任何仍然有較高的溫度的 廢水，通過蒸發器在熱回收熱水箱內吸收廢水的熱能，并將熱能經過冷凝器置 換到保溫儲熱水箱內，以此大量節約了電能，同時利用被回收熱能后的冷廢水 用作抽水馬桶沖廁水，節約凈水，實現減排節能的環保效果。
