申請日2013.08.28

　　公開(公告)日2014.02.26

　　IPC分類號C02F103/20; C02F9/14

　　摘要

　　本實用新型公開了一種畜禽養殖污水處理裝置，屬于污水處理裝置領域，包括污水收集池、厭氧反應池和沼氣貯存池，在所述污水收集池和厭氧反應池之間增設有螺旋壓濾機和水解酸化池;本實用新型利用螺旋壓濾機取代了格柵和沉砂集水池，提高了糞渣、沼渣的濃縮干度，方便糞渣的運輸和利用，也利于沼液的抽排清理;同時，減少占地面積，大大降低了養殖場投資成本，簡化了回收流程，給養殖行業帶來很好的經濟效益和社會效益。

　　權利要求書

　　1.一種畜禽養殖污水處理裝置，包括污水收集池、厭氧反應池和沼氣貯存池，其特征在于：在所述污水收集池和厭氧反應池之間增設有螺旋壓濾機和水解酸化池。

　　2.根據權利要求1所述的一種畜禽養殖污水處理裝置，其特征在于：在所述厭氧反應池和沼氣貯存池之間增設有螺旋壓濾機。

　　3.根據權利要求1所述的一種畜禽養殖污水處理裝置，其特征在于：所述沼氣貯存池還連通有螺旋壓濾機。

　　說明書

　　一種畜禽養殖污水處理裝置

　　技術領域

　　本實用新型涉及污水處理裝置領域，尤其是一種畜禽養殖污水處理裝置。

　　背景技術

　　目前，很多養殖場把糞渣排放到露天的地方，大量堆積起來或者用水沖到沉淀池不做處理，水分和糞渣大量流失，污染嚴重，給社會造成很大的浪費。也有一些養殖場對糞渣和廢水進行了回收與利用，但養殖戶使用的設備比較落后，回收與利用不徹底，而且還需大量使用格柵和沉砂集水池，造成成本的提高，收集后的糞渣、沼渣濕度大，不利于運輸。

　　發明內容

　　本實用新型的技術任務是針對以上現有技術的不足而提供的一種畜禽養殖污水處理裝置。

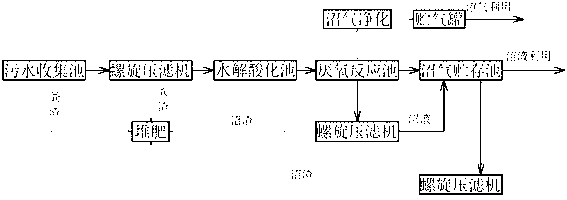

　　本實用新型解決其技術問題所采用的技術方案是：一種畜禽養殖污水處理裝置，包括污水收集池、厭氧反應池和沼氣貯存池，在所述污水收集池和厭氧反應池之間增設有螺旋壓濾機和水解酸化池。

　　在所述厭氧反應池和沼氣貯存池之間增設有螺旋壓濾機。能夠回收厭氧反應池內的沼渣，并將過濾后的沼液輸送到沼氣貯存池內。

　　所述沼氣貯存池還連通有螺旋壓濾機。能夠?qū)φ右哼M(jìn)一步的過濾，并對沼渣進行回收利用。

　　本實用新型的優點在于：利用螺旋壓濾機取代了格柵和沉砂集水池，提高了糞渣、沼渣的濃縮干度，方便糞渣的運輸和利用，也利于沼液的抽排清理。同時，減少占地面積，大大降低了養殖場投資成本，簡化了回收流程，給養殖行業帶來很好的經濟效益和社會效益。
