申請日2013.07.25
公開(公告)日2013.12.18
IPC分類號B01D24/10
摘要
一種簡便污水凈化裝置，包括殼體、污水桶、石灰層、細泥層和細沙層，污水桶、石灰層、細泥層和細沙層依次連接并安裝在殼體內，污水桶、石灰層、細泥層和細沙層之間的接觸面為濾網結構，污水桶與石灰層連接處的兩側通過密封角件擋板連接，污水桶與石灰層接觸面的下端安裝有底部擋板，底部擋板的兩端分別與兩側的密封角件擋板連接;污水桶上設有污水進口，殼體靠近細沙層一側的底部設有出水口。本實用新型結構簡單，布置方便，成本低，效率高，適用范圍廣。
權利要求書
1.一種簡便污水凈化裝置，其特征在于，包括殼體、污水桶、石灰層、細 泥層和細沙層，污水桶、石灰層、細泥層和細沙層依次連接并安裝在殼體內， 污水桶、石灰層、細泥層和細沙層之間的接觸面為濾網結構，污水桶與石灰層 連接處的兩側通過密封角件擋板連接，污水桶與石灰層接觸面的下端安裝有底 部擋板，底部擋板的兩端分別與兩側的密封角件擋板連接;污水桶上設有污水 進口，殼體靠近細沙層一側的底部設有出水口。
2.根據權利要求1所述的簡便污水凈化裝置，其特征在于，所述的細泥層 采用200目以上的細泥構成，所述的細沙層采用5-10目的細沙構成。
3.根據權利要求1或2所述的簡便污水凈化裝置，其特征在于，所述的殼 體通過分隔架分為4-8層，污水桶、石灰層、細泥層和細沙層安裝在分隔架上; 殼體在靠近污水桶的一側設有門。
說明書
簡便污水凈化裝置
技術領域
本實用新型涉及污水凈化技術領域，具體是一種適用于河川、湖泊、港灣海水以及工業和生活污水的凈化處理裝置。
背景技術
現有的污水處理設備大多使用混凝土建筑而成的水池，其占地空間大，完全凈化時間長，效果較差，耗資巨大。為了從污水中除去污泥以及無機物而使水透明，目前大多采用硫酸鋁、三氯化鐵、硫酸礬土或者高分子凝聚物等單體作為凝集劑，將凝集劑和污水混合攪拌后進行沉淀，經24小時后，只有小石粒和砂凝聚堆積在容器底部，污水并沒有因此而變透明。在工業中，需要不斷重復上述過程直至污水變透明為止，不僅耗時長，耗資大，而且不能完全凈化污水。
實用新型內容
本實用新型要解決的技術問題是克服上述現有技術存在的不足，提供一種耗資小、凈化效果好、速度快的簡便污水凈化裝置。
本實用新型解決上述技術問題所采取的技術方案為：一種簡便污水凈化裝置，包括殼體、污水桶、石灰層、細泥層和細沙層，污水桶、石灰層、細泥層和細沙層依次連接并安裝在殼體內，污水桶、石灰層、細泥層和細沙層之間的接觸面為濾網結構，污水桶與石灰層連接處的兩側通過密封角件擋板連接，污 水桶與石灰層接觸面的下端安裝有底部擋板，底部擋板的兩端分別與兩側的密封角件擋板連接;污水桶上設有污水進口，殼體靠近細沙層一側的底部設有出水口。
進一步地，所述的細泥層采用200目以上的細泥構成，所述的細沙層采用5-10目的細沙構成。

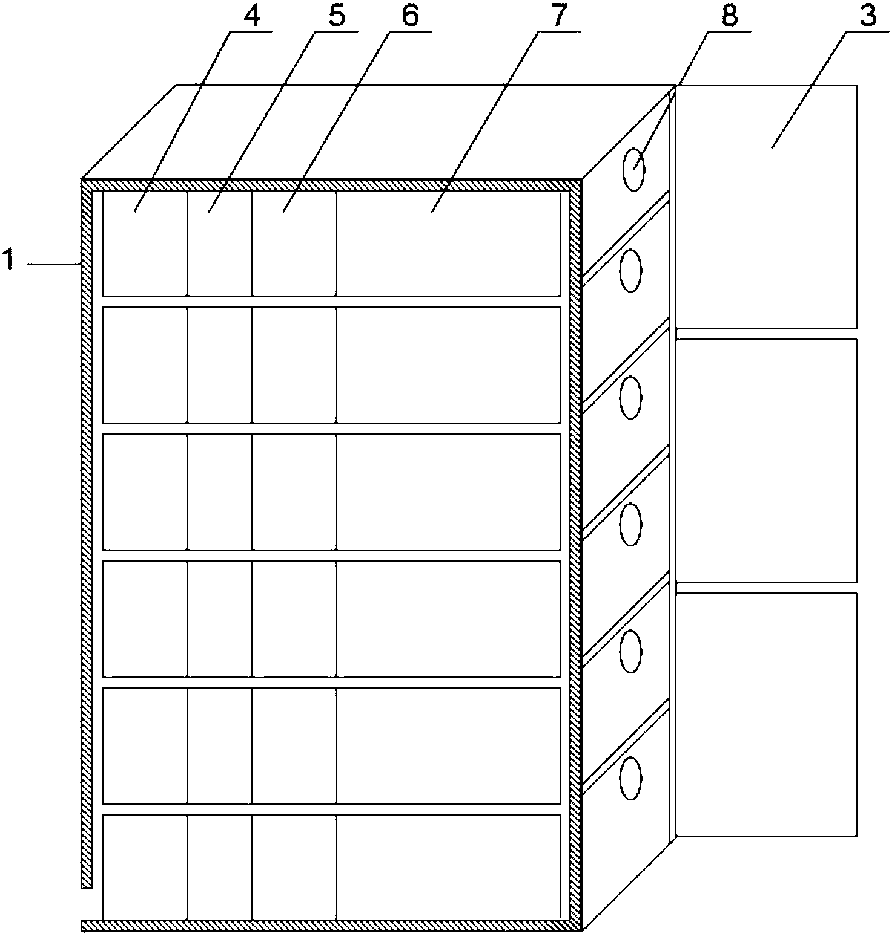

更進一步地，殼體通過分隔架分為4-8層，污水桶、石灰層、細泥層和細沙層安裝在分隔架上;殼體在靠近污水桶的一側設有門。
與現有技術相比，本實用新型具有以下優點：
(1)污水桶與石灰層連接處的兩側設有密封角件擋板，污水桶與石灰層接觸面的下端安裝有底部擋板，底部擋板的兩端分別與兩側的密封角件擋板連接，不僅能夠避免污水從污水桶邊緣流出，而且方便清理沉淀在污水桶底部的淤泥。
(2)采用石灰層、細泥層和細沙層作為凈化過濾結構，成本較低;進行污水處理時，污水從污水進口加入，依次經過石灰層、細泥層和細沙層的滲漏后從出水口流出，經凈化后的水水質無色透明，沒有任何異味。
(3)殼體設置多層，結構立體，能夠節約占地空間，提高凈化效率。
(4)能夠?qū)崿F(xiàn)污水快速凈化，24h能夠凈化的污水達1m3以上。
(5)結構簡單，布置方便，適用于河川、湖泊、港灣海水以及工業和生活污水的凈化。
