申請日2013.08.28

　　公開(公告)日2014.03.26

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種臭氧廢水處理系統，包括UASB處理模塊和臭氧處理模塊，所述UASB處理模塊包括UASB，UASB一端與調節池一端相連，調節池另一端與污水池相連，UASB另一端與二沉池一端相連，UASB的污泥排出口與污泥排入池相連;所述臭氧處理模塊包括臭氧處理池，臭氧處理池一端與調節池一端相連，調節池另一端與污水池相連，臭氧處理池臭氧進氣口連接有臭氧發生裝置，臭氧處理池另一端與二沉池相連，臭氧處理池尾氣排放口與尾氣處理裝置相連。本實用新型具有顯著優點：將臭氧氧化處理廢水與UASB處理廢水相結合，能夠使各種污染物降解為二氧化碳和水，凈水效果卓越;將臭氧氧化后的廢水與UASB處理后的低濃度廢水混合，達到廢水回收、利用的目的。

　　權利要求書

　　1.一種臭氧廢水處理系統，其特征在于，包括UASB處理模塊和臭氧處理模塊，UASB處理模塊和臭氧處理模塊的終端通過連接管道相連;所述UASB處理模塊包括UASB，UASB一端通過連接管道與污水提升泵一端連接，污水提升泵另一端通過連接管道與調節池一端相連，調節池另一端通過連接管道與污水池相連，UASB另一端通過連接管道與二沉池一端相連，UASB的污泥排出口通過管道與污泥排入池相連，UASB通過連接管連接有水封一端，水封另一端連接有進水管;所述臭氧處理模塊包括臭氧處理池，臭氧處理池一端通過連接管道與污水提升泵一端連接，污水提升泵另一端通過連接管道與調節池一端相連，調節池另一端通過連接管道與污水池相連，臭氧處理池臭氧進氣口通過管道連接有臭氧發生裝置，臭氧處理池另一端通過管道與二沉池相連，臭氧處理池尾氣排放口通過管道與尾氣處理裝置相連，臭氧處理池凈化水排放口通過管道與凈化水池相連。

　　說明書

　　一種臭氧廢水處理系統

　　技術領域

　　本實用新型涉及一種廢水處理系統，特別是一種利用臭氧的廢水處理系統。

　　背景技術

　　現今，工業、生活廢水的處理方法主要有生物凈化法、物理過濾法等，目的是為了凈化廢水，使其能夠重復利用，達到環保節能的目標。臭氧具有強氧化性，并廣泛用于滅菌、漂白、催化等，臭氧亦可運用于廢水處理領域，因其具有強氧化性，臭氧能夠?qū)�廢水中的污染物降解為二氧化碳和水，達到凈水的目的，而臭氧高級氧化技術是基于臭氧氧化與其他水處理的結合。

　　有專利公開了臭氧氧化與活性炭結合來處理廢水，但該技術在應用于大規模的廢水處理方面還存在一定缺陷，且凈化效果也有待進一步提升。如何將大規模產生臭氧并將臭氧處理與其他廢水處理有機的結合，并達到廢水凈化的顯著效果，是有待解決的問題。

　　實用新型內容

　　為解決現有技術的不足，本實用新型的目的在于提供一種臭氧廢水處理系統，該系統將臭氧與升流式厭氧污泥床UASB結合進行廢水處理，凈化效果好，效率高。

　　為了實現上述目標，本實用新型采用如下的技術方案：

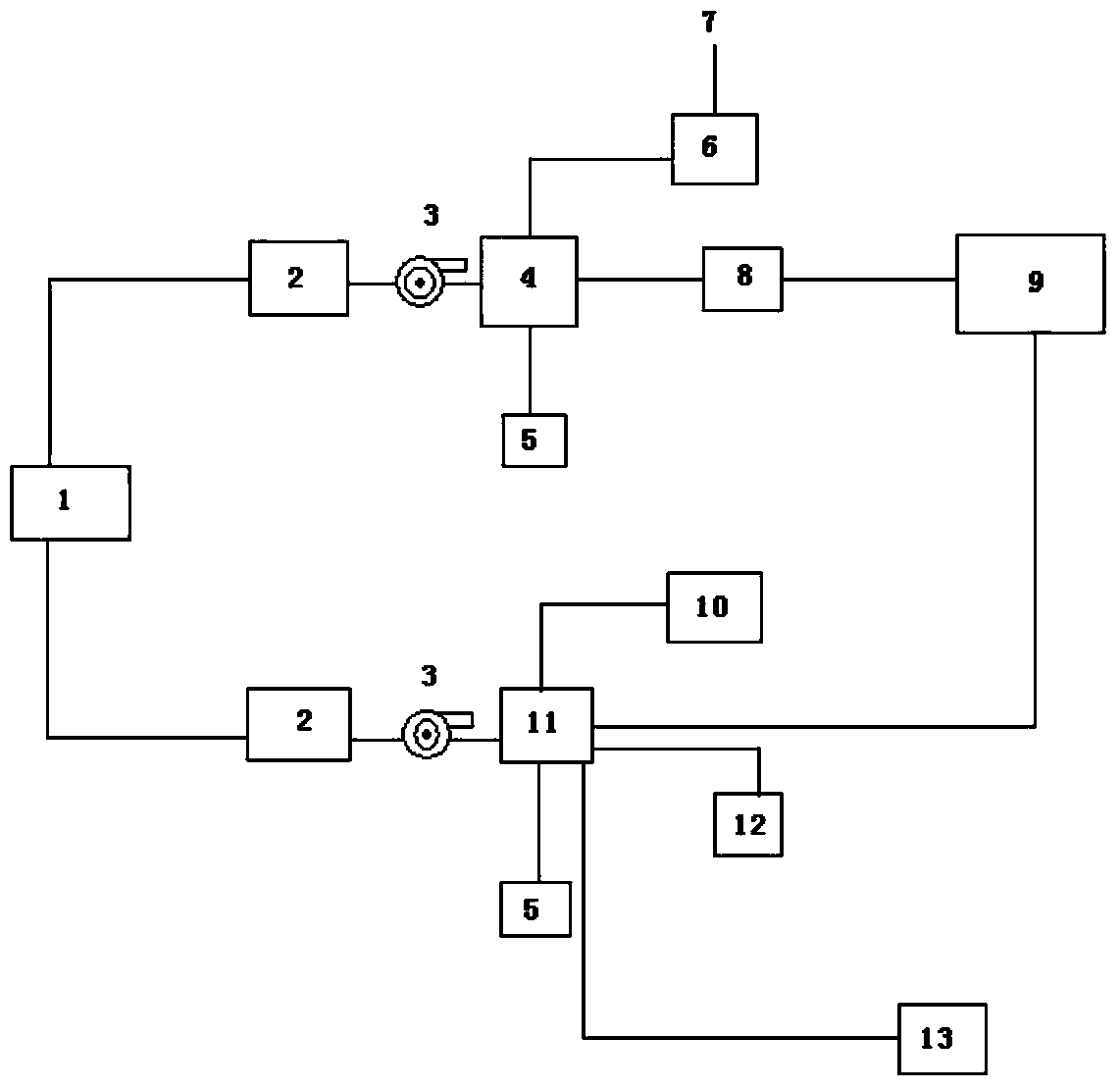

　　一種臭氧廢水處理系統，其特征在于，包括UASB處理模塊和臭氧處理模塊，UASB處理模塊和臭氧處理模塊的終端通過連接管道相連。

　　一種臭氧廢水處理系統，其特征在于，所述UASB處理模塊包括UASB，UASB一端通過連接管道與污水提升泵一端連接，污水提升泵另一端通過連接管道與調節池一端相連，調節池另一端通過連接管道與污水池相連，UASB另一端通過連接管道與二沉池一端相連，UASB的污泥排出口通過管道與污泥排入池相連，UASB通過連接管連接有水封一端，水封另一端連接有進水管。

　　一種臭氧廢水處理系統，其特征在于，所述臭氧處理模塊包括臭氧處理池，臭氧處理池一端通過連接管道與污水提升泵一端連接，污水提升泵另一端通過連接管道與調節池一端相連，調節池另一端通過連接管道與污水池相連，臭氧處理池臭氧進氣口通過管道連接有臭氧發生裝置，臭氧處理池另一端通過管道與二沉池相連，臭氧處理池尾氣排放口通過管道與尾氣處理裝置相連，臭氧處理池凈化水排放口通過管道與凈化水池相連。

　　一種臭氧廢水處理系統，其特征在于，所述UASB與二沉池之間還設有滴水床和集水井，UASB通過管道與滴水床一端相連，滴水床另一端通過管道與集水井一端相連，集水井另一端通過管道與二沉池相連。

　　一種臭氧廢水處理系統，其特征在于，所述臭氧發生裝置外殼為不銹鋼。

　　一種臭氧廢水處理系統，其特征在于，所述臭氧發生裝置的放電單元設有獨立的保險裝置。

　　一種臭氧廢水處理系統，其特征在于，所述臭氧尾氣濃度為0.015ppm以下。

　　本實用新型的有益之處在于：1.將臭氧氧化處理廢水與UASB處理廢水相結合，能夠形成氧化力極強的羥基自由基，使各種污染物降解為二氧化碳和水，凈水效果卓越;2.將臭氧氧化后的廢水與UASB處理后的低濃度廢水混合后再采用接觸氧化工藝處理，有效的利用物理、化學、生物的方法進行廢水處理，減少污染，達到廢水回收、利用的目的。
