申請日2013.09.17

　　公開(公告)日2014.06.18

　　IPC分類號C02F11/02

　　摘要

　　本實用新型公開了一種蚯蚓處理城市污泥用的大棚裝置，包括大棚本體，所述大棚本體的上方固定設置遮陽膜，其中所述大棚本體內固定設置刮料裝置和若干個灑水管，每個所述灑水管依次固定在所述大棚本體的頂部;所述刮料裝置包括刮料板、汽缸和固定框，所述大棚本體內垂直于地面的每個支撐桿下端兩側均固定所述固定框，每個所述汽缸固定在每個所述固定框上且氣缸軸與所述刮料板固定連接。本實用新型的有益效果：設計合理，制作簡單，能夠?qū)⒋笈飪?nèi)的城市污泥轉化為的蚯蚓糞全部收集起來，提高工作效率。

　　權利要求書

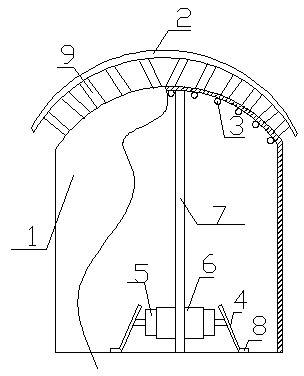

　　1.一種蚯蚓處理城市污泥用的大棚裝置，其特征在于:包括大棚本體(1)，所述大棚本體(1)的上方固定設置遮陽膜(2)，其中所述大棚本體(1)內固定設置刮料裝置和若干個灑水管(3)，每個所述灑水管(3)依次固定在所述大棚本體(1)的頂部;所述刮料裝置包括刮料板(4)、汽缸(5)和固定框(6)，所述大棚本體(1)內垂直于地面的每個支撐桿(7)下端兩側均固定所述固定框(6)，每個所述汽缸(5)固定在每個所述固定框(6)上且氣缸軸與所述刮料板(4)固定連接。

　　2.根據權利要求1所述的一種蚯蚓處理城市污泥用的大棚裝置，其特征在于：每個所述刮料板(4)的底部連接固定推板(8)，其中所述推板(8)與地面平行。

　　3.根據權利要求1所述的一種蚯蚓處理城市污泥用的大棚裝置，其特征在于：所述遮陽膜(2)通過若干個支撐架(9)固定在所述大棚本體(1)上。

　　說明書

　　一種蚯蚓處理城市污泥用的大棚裝置

　　技術領域

　　本實用新型涉及一種蚯蚓處理城市污泥用的大棚裝置。

　　背景技術

　　隨著現代化的急劇發展城市污泥的產量也急劇增加。大多都是通過焚燒和填埋城市污泥，但由于污泥中含有重金屬物質影響了土壤質量。目前可以通過蚯蚓可以富集污泥中的重金屬，在微生物的協同作用下，蚯蚓利用自身豐富的酶系統將有機廢棄物迅速分解、轉化成蚯蚓糞。蚯蚓糞是一種均一且有自然泥土味的細碎類物質,具有很好的通氣性、排水性和高持水量,并具有良好的吸收和保持營養物質的能力能夠優化土壤結構，增加土壤的有機質，促進作物發育。

　　目前將城市污泥運送到大棚內并通過蚯蚓轉進行微生物處理，將城市污泥轉化為蚯蚓糞成為有機肥，目前使用的大棚裝置設計不合理，當天氣過于干燥時要對大棚內進行曬水，而且當城市污泥轉化為蚯蚓糞后，將蚯蚓糞收集起來，在操作的過程中發現即使收集后大棚地面上還是會殘留很多蚯蚓糞，不收集起來造成極大的浪費，如果人工進行一點一點的鏟不僅工作效率低而且勞動強度大。

　　實用新型內容

　　本實用新型提供一種蚯蚓處理城市污泥用的大棚裝置，設計合理，制作簡單，能夠?qū)⒋笈飪?nèi)的城市污泥轉化為的蚯蚓糞全部收集起來，提高工作效率。

　　本實用新型是通過以下技術方案實現的：一種蚯蚓處理城市污泥用的大棚裝置，包括大棚本體，所述大棚本體的上方固定設置遮陽膜，其中所述大棚本體內固定設置刮料裝置和若干個灑水管，每個所述灑水管依次固定在所述大棚本體的頂部;所述刮料裝置包括刮料板、汽缸和固定框，所述大棚本體內垂直于地面的每個支撐桿下端兩側均固定所述固定框，每個所述汽缸固定在每個所述固定框上且氣缸軸與所述刮料板固定連接。

　　作為本實用新型的進一步改進在于：每個所述刮料板的底部連接固定推板，其中所述推板與地面平行。

　　作為本實用新型的進一步改進在于：所述遮陽膜通過若干個支撐架固定在所述大棚本體上。

　　本實用新型操作時：通過設置遮陽膜避免蚯蚓收到紫外線的照射，影響蚯蚓的存活率，當天氣很干燥的時候通過固定在大棚本體頂部的灑水管進行灑水，避免人工拖著水管進行灑水，工作效率低，勞動強度大;同時通過汽缸帶動刮料板向前工作將地面上還殘留的蚯蚓糞推集到一起，然后通過鏟車一起收集起來，由于在刮料板的底部固定與地面平行的推板能夠更加有效的將地面的蚯蚓糞推到一邊上。

　　本實用新型的有益效果：設計合理，制作簡單，能夠?qū)⒋笈飪?nèi)的城市污泥轉化為的蚯蚓糞全部收集起來，提高工作效率。
