申請日2013.09.17

　　公開(公告)日2014.03.26

　　IPC分類號C10J3/72; B01D3/06

　　摘要

　　本實用新型公開了一種煤氣化廢水廢熱利用及除塵節水裝置，解決了現有粉煤氣化技術的黑水處理過程中灰水循環回用量減少，新鮮水補充量提高，廢水處理系統負荷大增，可靠性差的問題。技術方案包括依次連接的減壓閥、閃蒸罐以及除塵節水塔，所述閃蒸罐的上段設有噴淋裝置，中段設有多層塔板，下段設有與閃蒸罐的黑水進口連通的導流管以及位于導流管周部的分布板，所述分布板上開有導向開孔，所述分布板和導流管的出口端均位于液面以下。本實用新型結構簡單、設備投資及運行成本低、閃蒸分離效果好、閃蒸氣中不夾帶飛灰、換熱器無結垢、無腐蝕。

　　權利要求書

　　1.一種煤氣化廢水廢熱利用及除塵節水裝置，包括依次連接的 減壓閥、閃蒸罐以及除塵節水塔，其特征在于，所述閃蒸罐的上段設 有噴淋裝置，中段設有多層塔板，下段設有與閃蒸罐的黑水進口連通 的導流管以及位于導流管周部的分布板，所述分布板上開有導向開 孔，所述分布板和導流管的出口端均位于液面以下。

　　2.如權利要求1所述的煤氣化廢水廢熱利用及除塵節水裝置， 其特征在于，所述除塵節水塔的頂部出口裝有換熱器。

　　3.如權利要求2所述的煤氣化廢水廢熱利用及除塵節水裝置， 其特征在于，所述除塵節水塔的中部設有規整填料區，所述除塵節水 塔底部的排水口經循環泵與閃蒸罐頂部的循環水進口連通。

　　4.如權利要求2所述的煤氣化廢水廢熱利用及除塵節水裝置， 其特征在于，所述換熱器的上方設有帶噴淋裝置的噴淋區。

　　5.如權利要求1-4任一項所述的煤氣化廢水廢熱利用及除塵節 水裝置，其特征在于，所述減壓閥經限流緩沖裝置與閃蒸罐連接。

　　6.如權利要求1-4任一項所述的煤氣化廢水廢熱利用及除塵節 水裝置，其特征在于，所述閃蒸罐經安全閥與除塵節水塔連接。

　　說明書

　　一種煤氣化廢水廢熱利用及除塵節水裝置

　　技術領域

　　本實用新型涉及煤氣化行業的除塵裝置，具體的說是一種煤氣 化廢水廢熱利用及除塵節水裝置。

　　背景技術

　　煤的氣化進而獲得清潔燃料或其它初級化工產品在我國具有廣 闊的應用前景。為達到節能減排的目標，氣化爐產生的含固廢水需要 進行熱量回收，除去酸性氣體、固體雜質等后循環利用。

　　國內目前采用的灰水處理系統主要包括兩類，一類是中國專利 CN1104991A公開的一種通過兩級或三級閃蒸和閃蒸汽與循環灰水 間接換熱的黑水熱回收方法，另一類是中國專利CN2474538Y公開 的一種通過將蒸發、排渣、凈化水直接加熱多過程合為一體的熱水塔 來回收含渣廢水熱量的方法。

　　由于干粉煤氣化技術所采用的煤種灰含量通常較高，氣化爐飛灰 量相對較多，且采用激冷+濕法洗滌流程后，黑水中灰分含量較高， 不僅如此，采用干煤粉氣化技術所產生的固體顆粒的物理化學性質與 目前國內采用水煤漿氣化裝置產生的灰渣特性也有很大不同，主要體 現在灰分顆粒直徑小，含碳量低等特性上，若要使這些灰分得到充分 脫除，勢必造成處理水量較大，是其它種類氣化裝置的數倍甚至數十 倍。

　　使用中國專利CN1104991A公開的一種通過兩級或三級閃蒸和 閃蒸汽與循環灰水間接換熱的熱回收方法來處理干粉煤氣化工藝的 黑水時，大量細小的飛灰易帶出，摻雜于水中經過間接換熱器，不但 易發生結垢，造成換熱效率下降，導致閃蒸壓力難以控制，而且細灰 隨黑水不斷磨蝕換熱器的內部構件，給換熱器的壽命造成嚴重的損 害;同時閃蒸器底部出料有堵塞的潛在威脅。經實踐表明，許多工廠 采用這類技術的灰水處理系統均出現過故障，出水經常渾濁發黑。帶 來的主要影響是灰水循環回用量減少，新鮮水補充量提高，廢水處理 系統負荷大增。

　　若采用另一類中國專利CN2474538Y公開的一種通過將蒸發、 排渣、凈化水直接加熱多過程合為一體的熱水塔，如前所述，由于需 處理的水量特別大，若該設備用于此類上行發氣的干粉煤氣化裝置含 固廢水的處理，將造成設備外型巨大，加工、操作及維修較困難;同 時該種方式并不能從根本上解決閃蒸氣中夾帶飛灰的問題;另外由于 將蒸發和換熱系統等關鍵部件全部集中于熱水塔內，一旦設備某一處 出現故障，整個熱水塔都要停車檢修，給生產線的運行帶來不穩定性， 這將造成煤氣化裝置所產含固廢水因得不到及時處理而嚴重影響工 業生產。

　　綜上所述，若采用現有類似的干粉氣化或水煤漿灰水閃蒸處理技 術與裝置，會存在一定的技術與設備風險，在生產過程中有影響主裝 置的安全、穩定運行的不確定性。

　　發明內容

　　本實用新型的目的是為了解決上述技術問題，提供一種結構簡 單、設備投資及運行成本低、閃蒸分離效果好、閃蒸氣中不夾帶飛灰、 換熱器無結垢、無腐蝕的煤氣化廢水廢熱利用及除塵節水裝置。

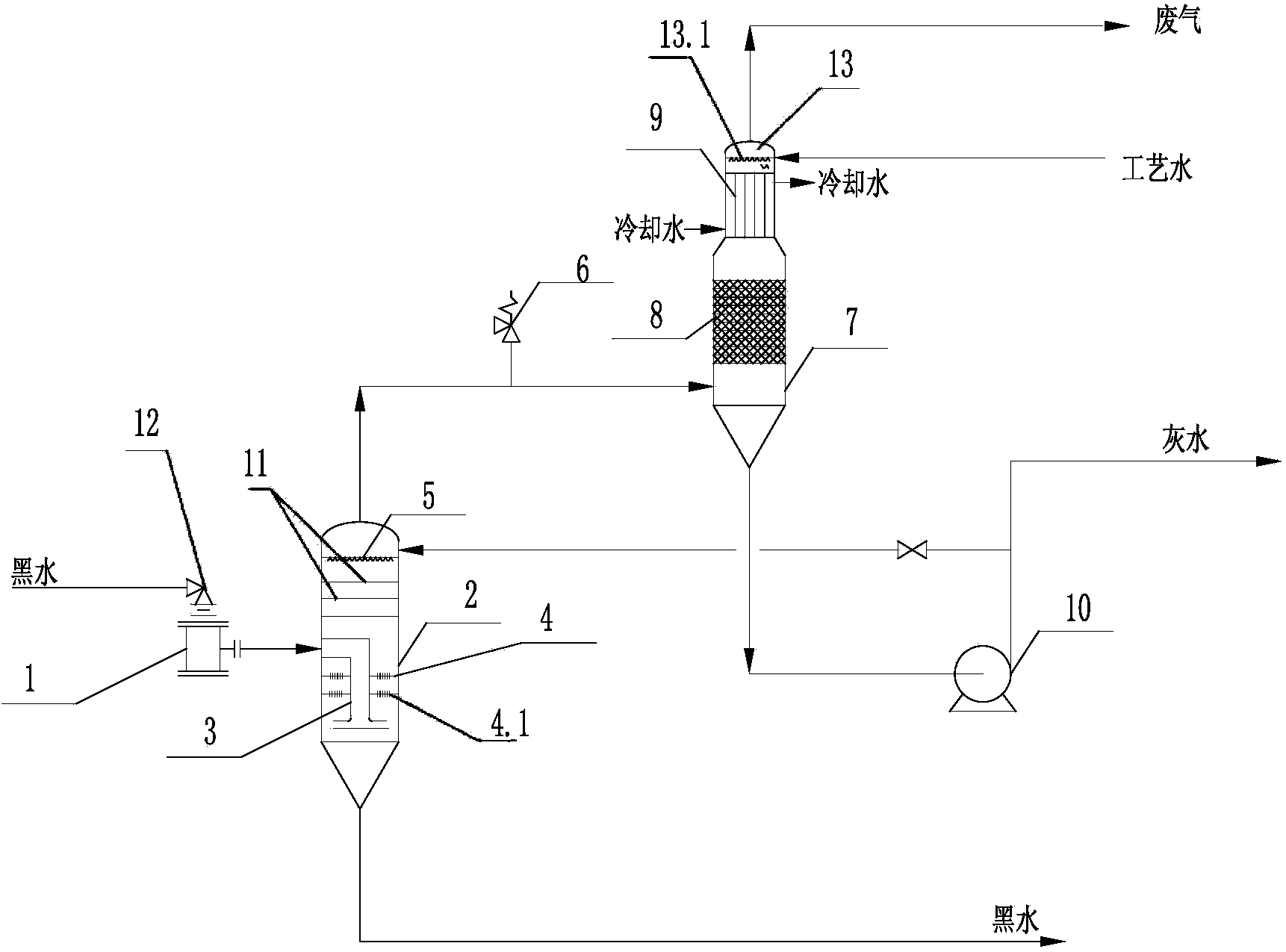

　　技術方案包括包括依次連接的減壓閥、閃蒸罐以及除塵節水塔， 所述閃蒸罐的上段設有噴淋裝置，中段設有多層塔板，下段設有與閃 蒸罐的黑水進口連通的導流管以及位于導流管周部的分布板，所述分 布板上開有導向開孔，所述分布板和導流管的出口端均位于液面以 下。

　　所述除塵節水塔的頂部出口裝有換熱器。

　　所述除塵節水塔的中部設有規整填料區，所述除塵節水塔底部的 排水口經循環泵與閃蒸罐頂部的循環水進口連通。

　　所述換熱器的上方設有帶噴淋裝置的噴淋區。

　　所述減壓閥經限流緩沖裝置與閃蒸罐連接。

　　所述閃蒸罐經安全閥與除塵節水塔連接。

　　本申請人發明人對化工行業產生的煤氣化黑水處理工藝進行了 仔細研究分析，發現幾乎所有的黑水經閃蒸罐閃蒸后的閃蒸氣均帶有 較大量的細小顆�；覊m，究其原因，是由于傳統的閃蒸罐或高溫飽和 熱水塔結構設置及閃蒸氣氣速較大從根本上決定了閃蒸氣中很難不 夾帶細小顆�；覊m。本申請通過改進傳統的閃蒸罐結構，在液面下設 置分布板，同時在分布板上設置導向開孔，配合閃蒸罐上段的噴淋裝 置，使閃蒸氣有效分離可能夾帶的細小顆�；覊m，從而減緩或徹底杜 絕了閃蒸氣中因可能夾帶的細小顆�；覊m而造成對后續設備的磨蝕 與結垢堵塞現象，也能使氣體中含有的硫化氫溶入水中，氣體中硫化 氫的含量。

　　進一步的，對黑水閃蒸除塵方面，發明人特別選用了閃蒸罐和除 塵節水塔配合除塵的方法，利用閃蒸罐對黑水進行閃蒸分離，使 閃蒸罐頂分離出的閃蒸氣基本不含灰塵。即使閃蒸氣夾帶極少量 灰塵，通過裝有規整填料的除塵節水塔也能將經閃蒸罐分離除塵后的 閃蒸氣中的余量灰塵高效去除，因此最終得到的產品閃蒸氣中含塵量 極少，提高了產品閃蒸氣的品質。這種閃蒸罐和除塵節水塔配合除塵 的方法不僅分離及除塵效率高，而且從設備制造體積、制造成本、使 用壽命考慮，是最為優化的選擇。

　　另外，發明人將換熱器與除塵節水塔合二為一，即將換熱器安裝 于除塵節水塔頂部，增大傳熱效果，有效減緩換熱器的硫化氫腐蝕。 利用換熱器直接冷卻除塵節水塔頂部排出的廢氣，可使去下游工序中 的廢氣盡可能地少帶水，從而達到系統節水的目的。在換熱器上方加 設一個噴淋區，進一步對由換熱器換熱后的廢氣加濕，使廢氣中含有 的微量硫化氫進一步溶解至水中，以免其帶入下游工序。

　　通過在除塵節水塔中部設置規整填料區，以替換傳統的塔盤結 構，可減小除塵節水塔直徑及高度，降低了設備投資和生產成本，特 別適用于大型煤氣化工藝中的黑水處理。以年產50萬噸甲醇項目為 例，一般傳統塔盤結構的除塵節水塔直徑需3400mm，高度約 15300mm，若采用規整填料，除塵節水塔直徑可減小至約2500mm， 高度減小至11300mm，大大節約設備費用及設備占地。

　　在減壓閥后加設限流緩沖裝置用于對高壓的含固含氣黑水進 行限流和緩沖控制，有效保障價格昂貴的減壓閥使用壽命。

　　本實用新型結構簡單、設備投資和運行成本低，除塵節水效果好 (以年處理80萬噸煤氣化廢水規模為例，可節約工藝水2萬噸/年)， 送入下游工序的閃蒸氣幾乎不含灰塵及硫化氫(灰塵含量 <1mg/Nm3，硫化氫含量<0.1ppm)，無需作進一步處理，換熱器無結 垢、無腐蝕，不會因結垢而導致對后續設備的堵塞，亦不會因濕硫化 氫而導致對后續設備的腐蝕，進一步降低了生產成本。
