申請日2013.09.17
公開(公告)日2014.09.17
IPC分類號C02F3/30; C02F3/34
摘要
一種中低濃度氨氮廢水的生物強化處理裝置，其特征在于：設有調節池、進水泵、缺氧區、沉淀一區、曝氣生物流化床區、鼓風機、混合液回流泵、沉淀二區、剩余污泥排放泵，調節池通過進水泵進水口、進水閥門、進水流量計、進水泵與缺氧區相連;缺氧區通過過水孔與沉淀一區連接;沉淀一區通過過水孔與曝氣生物流化床連接;曝氣生物流化床區通過過水孔與沉淀二區連接，通過內回流泵進水口、內回流閥門、內回流流量計、內回流泵、內回流泵出水口與缺氧區連接。其提供了一種高效、經濟、穩定、剩余污泥少的中低濃度氨氮廢水的生物強化處理裝置。
權利要求書
1.一種中低濃度氨氮廢水的生物強化處理裝置，其特征在于設有調節池、進水泵、缺氧區、沉淀一區、曝氣生物流化床區、鼓風機、混合液回流泵、沉淀二區、剩余污泥排放泵，調節池通過進水泵進水口、進水閥門、進水流量計、進水泵與缺氧區相連;缺氧區通過過水孔與沉淀一區連接;沉淀一區通過過水孔與曝氣生物流化床連接;曝氣生物流化床區通過過水孔與沉淀二區連接，通過內回流泵進水口、內回流閥門、內回流流量計、內回流泵、內回流泵出水口與缺氧區連接;鼓風機通過曝氣閥門、曝氣流量計與曝氣生物流化床底部設置曝氣管相連;沉淀一區、沉淀二區通過剩余污泥排放口、剩余污泥閥門和剩余污泥排放泵進行污泥排放。
2. 如權利要求1所述的裝置，其特征在于調節池設置進水泵進水口;缺氧區內填充組合微生物填料、攪拌裝置、進水泵出水口、混合液回流泵出水口;曝氣生物流化床底部設置曝氣管和曝氣倒角，上部設置攔網，攔網以下填充包埋法固定化載體，攔網上部設置混合液回流泵進水口;沉淀區設置出水口和剩余污泥排放口。
3. 如權利要求1所述的裝置，其特征在于缺氧區攪拌裝置功率為4-10W/m3，攪拌方式可采用攪拌器攪拌或水泵內循環攪拌。
4. 如權利要求1所述的裝置，其特征在于曝氣生物流化床區內曝氣倒角角度為45°-60°，高度為100mm-500mm。
5. 如權利要求1所述的裝置，其特征在于曝氣生物流化床區的攔網孔徑為1-2mm，設置在水面以下100mm-800mm。
6. 如權利要求1所述的裝置，其特征在于曝氣生物流化床區內回流管位于攔網以上100mm-500mm。
7. 如權利要求1所述的裝置，其特征在于曝氣生物流化床區內載體為包埋法固定化微生物載體，載體內菌種主要為氨氧化細菌，載體粒徑為3-5mm，載體投加量為5%-30%。
8. 如權利要求1所述的裝置，其特征在于曝氣生物流化床區曝氣方式為穿孔曝氣或者微孔曝氣。
說明書
一種中低濃度氨氮廢水的生物強化處理裝置
技術領域
本發明屬于水處理領域，具體涉及一種中低濃度氨氮廢水的生物處理裝置。
背景技術
氨氮廢水來源于化工、養殖、城市污水等多個行業領域，大量氨氮廢水的直接排放會刺激藻類等水生植物過度生長，出現赤湖、赤潮等富營養化的污染現象，其中一些藻類蛋白質毒素可富集在水產生物體內，并通過食物鏈?zhǔn)谷酥卸尽Ｄ壳皣鴥?nèi)對中低濃度氨氮廢水的處理方法主要是通過生物法脫氮，利用硝化細菌的硝化作用以及反硝化細菌的脫氮作用實現廢水中氮的去除。然而，硝化細菌生長緩慢、世代周期長、在傳統生化體系與異養菌競爭不占優勢而易被淘汰，在常規生化處理系統中硝化細菌所占比例往往較低，以至于傳統生化對廢水中氮的去除效果有限。此外，傳統生化脫氮還具有占地面積大、有機負荷高、低溫時效率低等不足。
針對目前生物法脫氮技術效率較低、能耗較高的不足，新型廢水生物脫氮工藝：短程硝化-反硝化工藝孕育而生。它在理念和技術上突破了傳統硝化-反硝化工藝的框架。傳統的生物脫氮是將氨氮完全氧化成硝酸鹽氮再進行反硝化。從氮的微生物轉化過程來看，氨態氮被氧化成硝態氮是由兩類獨立的細菌催化完成的兩個不同反應。然而對于反硝化菌無論是從NO2--N還是NO3--N均可以作為最終受氫體。因而整個生物脫氮過程可以通過NH4+-N→NO2--N→N2的途徑完成。所謂短程硝化就是將硝化過程控制HNO2階段而終止，隨后進行反硝化。與傳統硝化反硝化相比，短程硝化反硝化不僅可以節省能耗約25% (以氧計)，節約碳源40% (以甲醇計)，而且可以縮短反應時間，大幅度降低產生的污泥量。
然而，由于氨氧化細菌對pH、溫度、溶氧、污泥齡、抑制性物質等諸多條件較為敏感，因此，在實際運行過程中很難實現氨氧化細菌的富集。
發明內容
本發明的目的是為了解決目前生化脫氮技術存在的不足，將生物流化床技術、包埋法固定化微生物技術、短程硝化-反硝化技術結合起來，提供一種高效、經濟、穩定、剩余污泥少的中低濃度氨氮廢水的生物強化處理裝置。

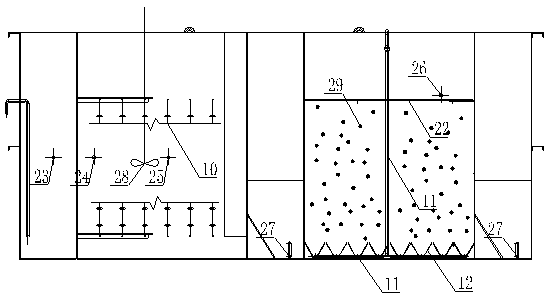

本發明的技術解決方案：一種中低濃度氨氮廢水的生物強化處理裝置，其特征在于：設有調節池、進水泵、缺氧區、沉淀一區、曝氣生物流化床區、鼓風機、混合液回流泵、沉淀二區、剩余污泥排放泵，調節池通過進水泵進水口、進水閥門、進水流量計、進水泵與缺氧區相連;缺氧區通過過水孔與沉淀一區連接;沉淀一區通過過水孔與曝氣生物流化床連接;曝氣生物流化床區通過過水孔與沉淀二區連接，通過內回流泵進水口、內回流閥門、內回流流量計、內回流泵、內回流泵出水口與缺氧區連接;鼓風機通過曝氣閥門、曝氣流量計與曝氣生物流化床底部設置曝氣管相連;沉淀一區、沉淀二區通過剩余污泥排放口、剩余污泥閥門和剩余污泥排放泵進行污泥排放。
所述的調節池設置進水泵進水口;缺氧區內填充組合微生物填料、攪拌裝置、進水泵出水口、混合液回流泵出水口;曝氣生物流化床底部設置曝氣管和曝氣倒角，上部設置攔網，攔網以下填充包埋法固定化載體，攔網上部設置混合液回流泵進水口;沉淀區設置出水口和剩余污泥排放口。
所述的缺氧區攪拌裝置功率為4-10W/m3，攪拌方式可采用攪拌器攪拌或水泵內循環攪拌。
所述的曝氣生物流化床區內曝氣倒角角度為45°-60°，高度為100mm-500mm。
所述的曝氣生物流化床區的攔網孔徑為1-2mm，設置在水面以下100mm-800mm。
所述的曝氣生物流化床區內回流管位于攔網以上100mm-500mm。
所述的曝氣生物流化床區內載體為包埋法固定化微生物載體，載體內菌種主要為氨氧化細菌，載體粒徑為3-5mm，載體投加量為5%-30%。
所述的曝氣生物流化床區曝氣方式為穿孔曝氣或者微孔曝氣。
本發明與現有技術相比，具有以下優點：
1. 適應能力強，處理效果好。包埋法固定化微生物技術使微生物尤其是氨氧化細菌保存在固定化載體內，可增加其在生化系統中的固體停留時間，有效地解決生化系統中氨氧化細菌生長緩慢、世代周期長、在傳統生化體系與異養菌競爭不占優勢、易流失等問題。此外，針對廢水中污染物的多樣性，菌種來自傳統生化系統，自身具有多樣性及較強的適應能力，其對廢水中氨氮以外的其他污染物也有較好的去除能力。此外，曝氣生物流化床技術(ABFT)具有比表面積大、接觸均勻、傳質速度快、壓損低等優點，能夠提高固定化微生物載體對廢水中污染物的去除效率。
2. 本發明具有節能降耗的優點。固定化微生物載體中包埋的主要為氨氧化細菌，在好氧條件下，它可以將廢水中的氨氮轉化為亞硝態氮，生成的亞硝態氮在缺氧條件下由反硝化細菌直接轉化為氮?dú)獾靡匀コ啾葌鹘y(tǒng)生化脫氮而言，減少了亞硝態氮轉化為硝態氮(好氧階段)以及硝態氮轉化為亞硝態氮(缺氧階段)過程，實現短程硝化-反硝化效果，可節約25%左右的供氧量、40%左右的碳源，減少30%-40%的反應器容積。
3. 污泥產泥量少。隨著國內污水處理廠數量的增加，污水處理廠剩余污泥的處置已成為一個難題。本發明的菌種來自傳統生化系統，一方面在生產過程中可以“消耗”污水處理廠的剩余污泥，另一方面，菌種在固定化球體中生長、自身消耗，剩余污泥排放量很少，有利于緩解污泥處理難題。
4. 本發明還能有效解決傳統生化系統活性污泥易膨脹等問題。
