申請日2017.12.29
公開(公告)日2018.05.01
IPC分類號C02F1/40
摘要
本發明公開了一種水處理廢油撇除集中處理裝置，擋板的左右兩側分別設有與第一鏈輪相對應的卡扣，第一鏈輪、卡扣與第二鏈輪之間的左右兩側分別套接有傳動機構，水處理槽一側緊鄰第一儲油架處安裝有儲油箱，儲油箱左右兩側分別通過支撐桿與第二儲油架相連接，第二儲油架上安裝有第二電機，第二電機上連接有第三鏈輪，第二儲油架左右兩端分別設有第二支架，第二支架頂部之間設有第二傳動軸，第二傳動軸上安裝有與第三鏈輪相配合的第四鏈輪，第二傳動軸左右兩端分別安裝有齒輪，第一儲油架內側設有與齒輪相配合的齒條，儲油箱一側設有蝶閥。本發明有益效果：將廢油自動收集，統一處理后可再利用，從而環保，采用機械化后省時和省力，降低風險。
權利要求書

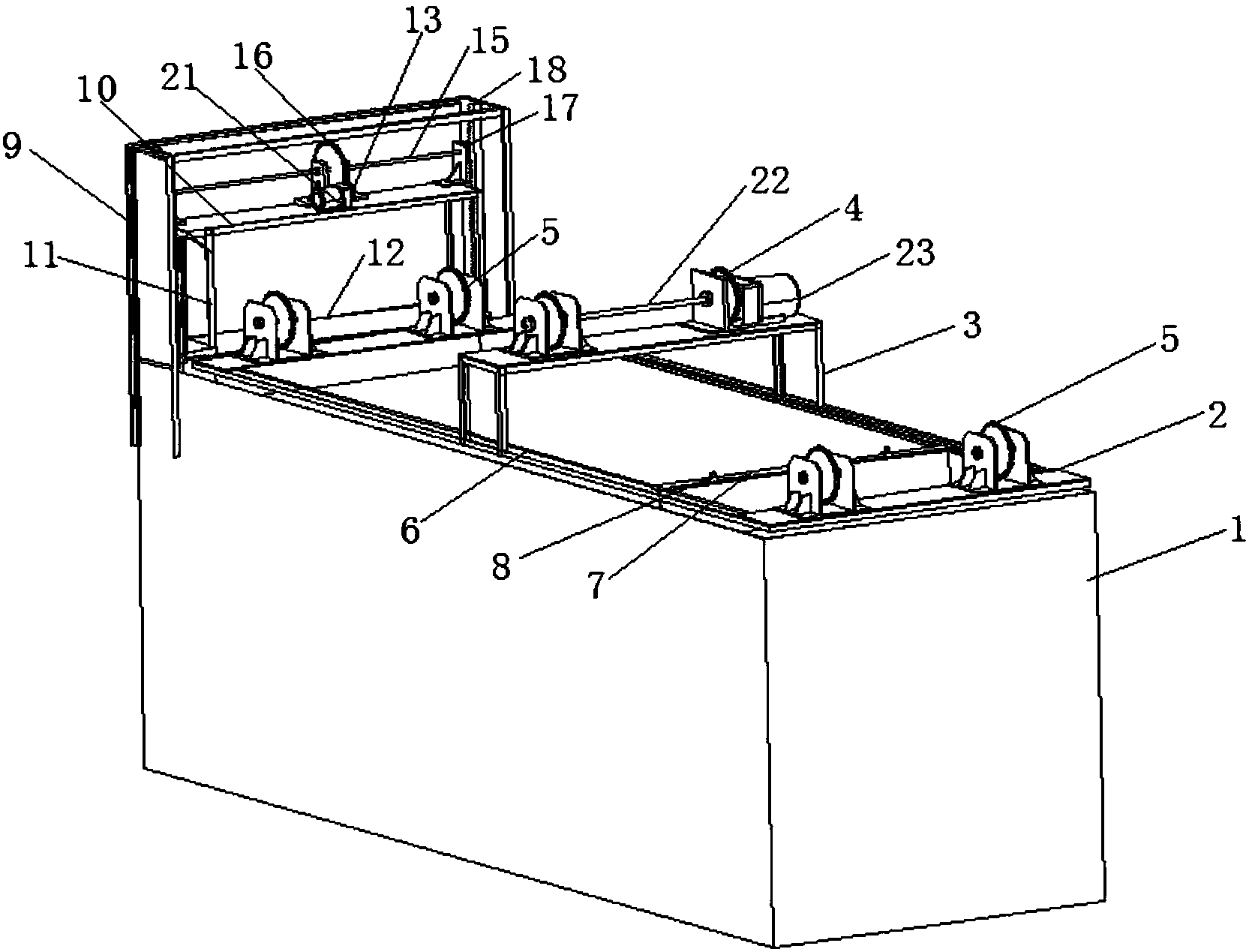

1.一種水處理廢油撇除集中處理裝置，包括水處理槽(1)，所述水處理槽(1)頂部安裝有浮架(2)，其特征在于，所述浮架(2)上設有第一支架(3)，所述第一支架(3)的左右兩側分別設有第一鏈輪(4)，所述第一鏈輪(4)之間安裝有第一傳動軸(22)，所述第一傳動軸(22)與第一電機(23)相連接，所述浮架(2)前后兩側分別設有與第一鏈輪(4)相對應的第二鏈輪(5)，所述浮架(2)的左右兩側分別設有導軌(6)，所述導軌(6)之間滑動有擋板(7)，所述擋板(7)的左右兩側分別設有與第一鏈輪(4)相對應的卡扣(8)，所述第一鏈輪(4)、卡扣(8)與第二鏈輪(5)之間的左右兩側分別套接有傳動機構，所述水處理槽(1)的一側安裝有第一儲油架(9)，所述水處理槽(1)一側緊鄰第一儲油架(9)處安裝有儲油箱(12)，所述儲油箱(12)左右兩側分別通過支撐桿(11)與第二儲油架(10)相連接，所述第二儲油架(10)上安裝有第二電機(21)，所述第二電機(21)上連接有第三鏈輪(13)，所述第二儲油架(10)左右兩端分別設有第二支架(14)，所述第二支架(14)頂部之間設有第二傳動軸(15)，所述第二傳動軸(15)上安裝有與第三鏈輪(13)相配合的第四鏈輪(16)，所述第二傳動軸(15)左右兩端分別安裝有齒輪(17)，所述第一儲油架(9)內側設有與齒輪(17)相配合的齒條(18)，所述儲油箱(12)一側設有蝶閥(19)。
2.根據權利要求1所述的水處理廢油撇除集中處理裝置，其特征在于，所述浮架(2)底部前后兩端的左右兩側分別安裝有浮筒(20)。
3.根據權利要求1所述的水處理廢油撇除集中處理裝置，其特征在于，所述水處理槽(1)與第一儲油架(9)之間的連接方式為焊接。
4.根據權利要求1所述的水處理廢油撇除集中處理裝置，其特征在于，所述支撐桿(11)上下兩端分別與第二儲油架(10)和儲油箱(12)的連接方式為焊接。
5.根據權利要求1所述的水處理廢油撇除集中處理裝置，其特征在于，所述支架(3)位于浮架(2)的中部。
6.根據權利要求1-5任一項所述的水處理廢油撇除集中處理裝置，其特征在于，所述傳動機構為鏈條。
說明書
一種水處理廢油撇除集中處理裝置
技術領域
本發明涉及水處理設備技術領域， 具體來說，涉及一種水處理廢油撇除集中處理裝置。
背景技術
在工業生產，以及人們的日常生活中，都會產生大量的廢水。廢水的種類有很多種，例如含N、S及鹵素類的有機廢水;含酸、堿、氧化劑、還原劑的廢水;含石油、動植物性油脂的廢水;含有機磷的廢水;含酚類物質的廢水;在工業生產的廢水的表層通常含有一層油漬，如果使用人工處理則需要消耗大量的時間，而且工作效率極低，且無法統一處理。
針對相關技術中的問題，目前尚未提出有效的解決方案。
發明內容
針對相關技術中的上述技術問題，本發明提出一種水處理廢油撇除集中處理裝置，不僅能夠?qū)U油自動收集，統一處理后可再利用，從而環保，而且采用機械化后省時和省力，降低風險。
為實現上述技術目的，本發明的技術方案是這樣實現的：
一種水處理廢油撇除集中處理裝置，包括水處理槽，所述水處理槽頂部安裝有浮架，所述浮架上設有第一支架，所述第一支架的左右兩側分別設有第一鏈輪，所述第一鏈輪之間安裝有第一傳動軸、所述第一傳動軸與第一電機相連接，所述浮架前后兩側分別設有與第一鏈輪相對應的第二鏈輪，所述浮架的左右兩側分別設有導軌，所述導軌之間滑動有擋板，所述擋板的左右兩側分別設有與第一鏈輪相對應的卡扣，所述第一鏈輪、卡扣與第二鏈輪之間的左右兩側分別套接有傳動機構，所述水處理槽的一側安裝有第一儲油架，所述水處理槽一側緊鄰第一儲油架處安裝有儲油箱，所述儲油箱左右兩側分別通過支撐桿與第二儲油架相連接，所述第二儲油架上安裝有第二電機，所述第二電機上連接有第三鏈輪，所述第二儲油架左右兩端分別設有第二支架，所述第二支架頂部之間設有第二傳動軸，所述第二傳動軸上安裝有與第三鏈輪相配合的第四鏈輪，所述第二傳動軸左右兩端分別安裝有齒輪，所述第一儲油架內側設有與齒輪相配合的齒條，所述儲油箱一側設有蝶閥。
進一步地，所述浮架底部前后兩端的左右兩側分別安裝有浮筒。
進一步地，所述水處理槽與第一儲油架之間的連接方式為焊接。
進一步地，所述支撐桿上下兩端分別與第二儲油架和儲油箱的連接方式為焊接。
進一步地，所述支架位于浮架的中部。
進一步地，所述傳動機構為鏈條。
本發明的有益效果：不僅能夠?qū)U油自動收集，統一處理后可再利用，從而環保，而且采用機械化后省時和省力，降低風險。
