申請日2017.12.29
公開(公告)日2018.04.27
IPC分類號C02F9/14; C02F103/16
摘要
本發明涉及工業廢水處理領域,具體是一種電鍍廢水零排放處理工藝及其裝置,處理工藝包括以下步驟:1)電鍍廢水首先進入微電解系統,進行鐵碳微電解處理;2)經過上一步處理后,進行除重金屬處理;3)經過上一步處理后,進入生化系統,進行微生物分解處理;4)經過上一步處理后,進入平板陶瓷膜池進行過濾;5)經過上一步過濾后,進入反滲透系統進行過濾;6)經過上一步過濾后,淡水回用于生產,濃水加堿軟化后進入管式陶瓷膜過濾;7)經過上一步過濾后的產水進入二次膜濃縮設備進一步濃縮,淡水回用,濃水進入蒸發設備蒸發,最后結晶成固體鹽。本發明實現了電鍍廢水的零排放。
權利要求書
1.一種電鍍廢水零排放處理工藝,其特征在于,包括以下步驟:
1)電鍍廢水首先進入微電解系統,進行鐵碳微電解處理;
2)電鍍廢水經過上一步處理后,進行除重金屬處理;
3)電鍍廢水經過上一步處理后,進入生化系統,進行微生物分解處理;
4)電鍍廢水經過上一步處理后,進入平板陶瓷膜池進行過濾;
5)電鍍廢水經過上一步過濾后,進入反滲透系統進行過濾;
6)經過上一步過濾后的淡水回用于生產,濃水加堿軟化后進入管式陶瓷膜過濾;
7)經過上一步過濾后的產水進入二次膜濃縮設備進一步濃縮,淡水回用,濃水進入蒸發設備蒸發,最后結晶成固體鹽。
2.一種電鍍廢水零排放處理裝置,其特征在于,包括調節池,調節池通過第一增壓泵連接微電解裝置,微電解裝置連接第一水箱,第一水箱連接第二增壓泵,第二增壓泵輸出端連接除重金屬系統,除重金屬系統底部輸出端連接第三增壓泵,第三增壓泵連接生化系統,生化系統輸出端連接平板陶瓷膜池,平板陶瓷膜池上部連接抽吸泵,抽吸泵輸出端連接反滲透系統,反滲透系統濃水輸出端連接反應箱,反應箱內設有堿液,反應箱通過第四增壓泵連接管式陶瓷膜池,管式陶瓷膜池輸出端連接第二水箱,第二水箱通過第五增壓泵連接二次膜濃縮設備,二次膜濃縮設備濃水輸出端連接蒸發系統。
3.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,所述微電解裝置為鐵碳填料裝在一個固定的容器中。
4.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,平板陶瓷膜材質為氧化鋁、氧化鋯或碳化硅中的一種。
5.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,平板陶瓷膜工作方式為內壓式或外壓式。
6.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,平板陶瓷膜過濾液體的形式為錯流方式或死端過濾方式。
7.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,平板陶瓷膜過濾精度為0.01μm至5μm之間。
8.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,管式陶瓷膜的材質為氧化鋁、氧化鋯或碳化硅中的一種。
9.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,管式陶瓷膜的錯流循環流速在1米/秒-5米/秒之間。
10.根據權利要求2所述的電鍍廢水零排放處理裝置,其特征在于,二次膜濃縮設備指的是反滲透或電滲析設備。
說明書
電鍍廢水零排放處理工藝及其裝置
技術領域
本發明涉及工業廢水處理領域,具體是一種電鍍廢水零排放處理工藝及其裝置。
背景技術
電鍍廢水是指電鍍過程中工藝生產和清洗鍍件的排水。電鍍廢水呈酸性,PH在2左右,內含有機物及重金屬,生化性差,B/C比0.1左右,其酸性強,含鹽量高,含有各種重金屬,生化性差,成為廢水處理的難點。
傳統的辦法是將電鍍廢水加堿中和,然后除去重金屬,排放至污水處理廠。隨著環保要求的嚴格,部分電鍍企業遷移至遠離市區,因無法接入污水管網,環境容納有限,要求為污水零排放。
發明內容
本發明要解決的技術問題是克服現有技術的缺陷,提供一種電鍍廢水零排放處理工藝及其裝置。
為了解決上述技術問題,本發明提供了如下的技術方案:
一種電鍍廢水零排放處理工藝,包括以下步驟:
1)電鍍廢水首先進入微電解系統,進行鐵碳微電解處理,微電解可以去除電鍍廢水中20%以上的COD,可以將生化性提高至B/C比在0.3以上,可以將PH提高至7左右,節省加堿量,減少了水中的含鹽量;
2)電鍍廢水經過上一步處理后,進行除重金屬處理;
3)電鍍廢水經過上一步處理后,進入生化系統,進行微生物分解處理,去除大部分COD,使COD降低到100以下;
4)電鍍廢水經過上一步處理后,進入平板陶瓷膜池進行過濾,經平板陶瓷膜過濾后出水濁度小于1NTU,;
5)電鍍廢水經過上一步過濾后,進入反滲透系統進行過濾;
6)經過上一步過濾后的淡水回用于生產,濃水加堿軟化后進入管式陶瓷膜過濾;
7)經過上一步過濾后的產水進入二次膜濃縮設備進一步濃縮,淡水回用,濃水進入蒸發設備蒸發,最后結晶成固體鹽。

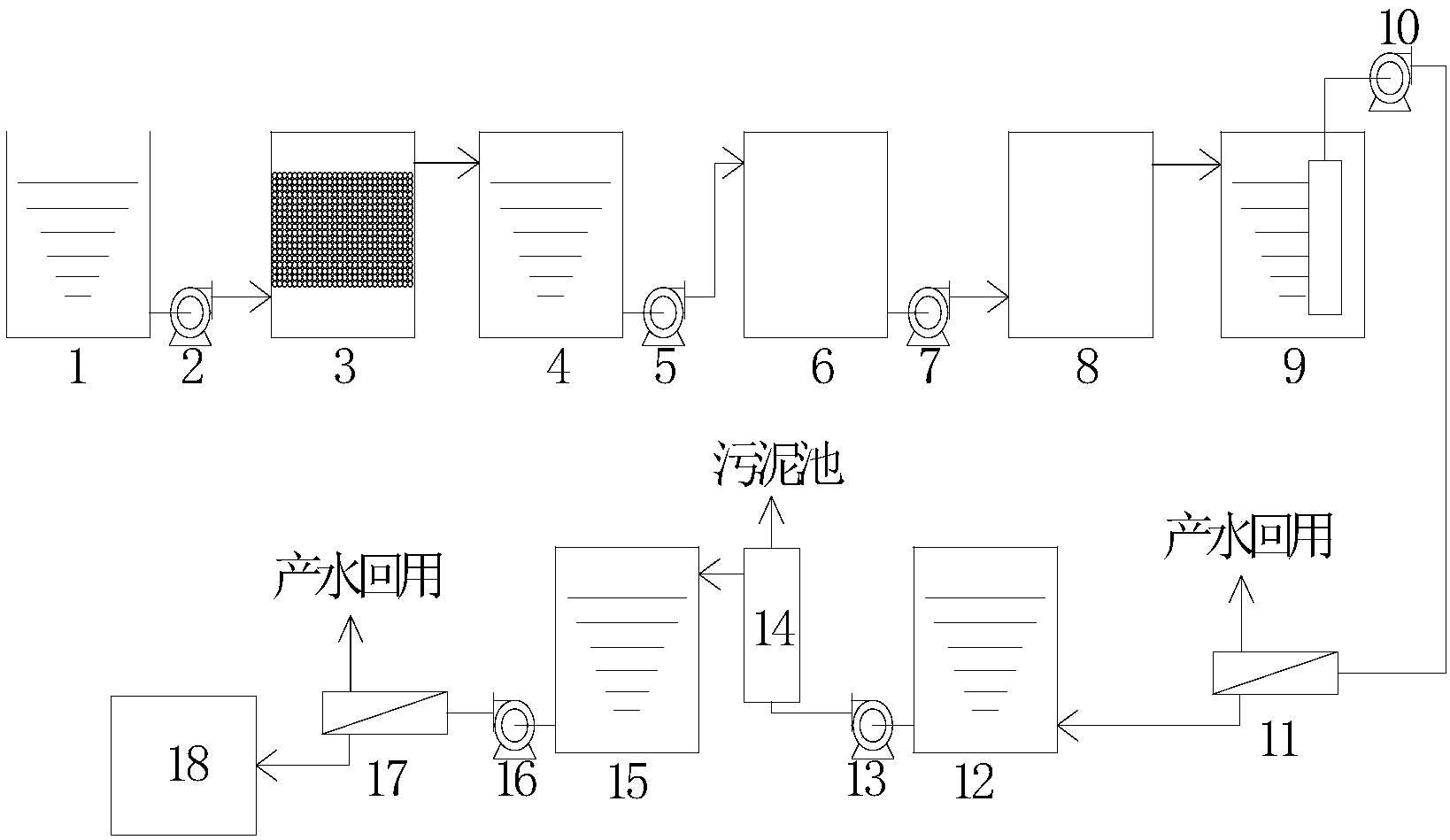

一種電鍍廢水零排放處理裝置,包括調節池,調節池通過第一增壓泵連接微電解裝置,微電解裝置連接第一水箱,第一水箱連接第二增壓泵,第二增壓泵輸出端連接除重金屬系統,除重金屬系統底部輸出端連接第三增壓泵,第三增壓泵連接生化系統,生化系統輸出端連接平板陶瓷膜池,平板陶瓷膜池上部連接抽吸泵,抽吸泵輸出端連接反滲透系統,反滲透系統濃水輸出端連接反應箱,反應箱內設有堿液,反應箱通過第四增壓泵連接管式陶瓷膜池,管式陶瓷膜池輸出端連接第二水箱,第二水箱通過第五增壓泵連接二次膜濃縮設備,二次膜濃縮設備濃水輸出端連接蒸發系統。
所述微電解裝置為鐵碳填料裝在一個固定的容器中。
平板陶瓷膜材質為氧化鋁、氧化鋯或碳化硅中的一種。
平板陶瓷膜工作方式為內壓式或外壓式。
平板陶瓷膜過濾液體的形式為錯流方式或死端過濾方式。
平板陶瓷膜過濾精度為0.01μm至5μm之間。
管式陶瓷膜的材質為氧化鋁、氧化鋯或碳化硅中的一種。
管式陶瓷膜的錯流循環流速在1米/秒-5米/秒之間。
二次膜濃縮設備指的是反滲透或電滲析設備。
本發明所達到的有益效果是:
本發明實現了電鍍廢水的零排放。
本發明可有效去除廢水中COD,并且大幅度減少廢水的總量:
為去除廢水中的COD,采用微電解與生化相結合的辦法,微電解可以去除20%以上的COD,可以將生化性提高至B/C比在0.3以上,可以將PH提高至7左右,節省加堿量,減少了水中的含鹽量,再用生化法處理廢水,可以將COD降至100以下;
為減少廢水的總量,第一步采用平板陶瓷膜與反滲透相結合的辦法,可以將廢水濃縮4倍以上。第二步采用管式陶瓷膜與二次膜濃縮設備結合的辦法可以進一步將濃水濃縮4倍以上,總濃縮倍數可以達到20倍以上。
