申請日2013.10.17
公開(公告)日2014.02.19
IPC分類號C02F11/12
摘要
本發明公開了一種污泥MVC蒸發烘干系統及其烘干污泥的方法，其中污泥烘干系統由污泥烘干機、MVC系統、除臭系統組成;MVC系統由水膜除塵裝置、蒸汽補加裝置、蒸汽壓縮裝置組成。污泥被傳送到該系統后，首先被送到烘干裝置中進行烘干，烘出的水蒸汽經過除塵系統除塵后被吸入蒸汽壓縮系統進行壓縮，壓縮后水蒸汽壓力和溫度升高，再被送到烘干裝置中作為蒸汽熱源循環利用，這些水蒸汽經過烘干換熱后變?yōu)闇囟葘⒔?00℃的冷凝水進入水膜除塵系統作為補充水，最后進入污水處理系統。不凝氣體被送到除臭系統經過綜合氧化處理后達標排放。該系統最大限度的回收了二次蒸汽中的熱能，極大地降低了運營成本，與現在的污泥蒸汽烘干技術相比是一種革命，適合推廣使用。
權利要求書
1. 一種污泥MVC蒸發烘干系統，其特征在于，該系統由預加熱輸送系統、烘干裝置、
MVC系統、除臭系統組成;其中MVC系統由水膜除塵系統、蒸汽補加裝置、蒸汽壓縮裝
置組成，烘干裝置為密閉式。
2. 根據權利要求1所述的污泥MVC蒸發烘干系統，其特征在于，烘干裝置為密閉式空心槳葉式烘干機。
3. 根據權利要求1或2所述的污泥MVC蒸發烘干系統，其特征在于，系統中各裝置的連接方式為預加熱輸送系統連接烘干裝置，烘干裝置連接水膜除塵系統連接水蒸汽補加裝置連接水蒸汽壓縮裝置再連接烘干裝置組成一個循環體系;水膜除塵系統還分別與除臭系統以及預加熱輸送系統相連接。
4. 一種權利要求1或2所述的污泥MVC蒸發烘干系統的烘干污泥的方法，其特征在于，包括以下步驟：
(1)濕污泥通過傳輸裝置被送至污泥預加熱系統后，通過換熱面與蒸汽發生換熱，回收高溫冷凝水中的顯熱，污泥的溫度由進口的10-30℃被加熱到出口的60-80℃，冷凝水由進口的90-98℃變?yōu)槌隹诘?0-40℃;
(2)預熱后的濕污泥進入烘干裝置，通過換熱面加熱，其中的水分被蒸發為水蒸汽;
(4)烘干裝置維持70-100KPa的負壓，保證烘干機內的蒸發溫度控制在90-100oC;
(5)調節烘干裝置轉速或機械蒸汽壓縮裝置溫升幅度，使烘干污泥的含水率控制在25-35%;
(6)新生成的水蒸汽被負壓抽吸至密閉的水膜除塵器去除粉塵后，進入MVC系統， MVC壓縮后控制水蒸汽溫度升高到120-150℃，壓力升高到190-480KPa后回流作為烘干裝置熱源進行循環利用;
(7)壓縮后的水蒸汽進入污泥烘干裝置后通過換熱面和污泥發生熱交換，水蒸汽凝結為冷凝水，冷凝水進入密閉的水膜除塵器作為水膜除塵的補充水;將水膜除塵的出水泵至污泥預熱系統回收其中的顯熱，水溫降至35℃以下后排至污水處理廠處理達標后排放;
(8)水蒸氣中少量的不凝氣體輸至除臭系統經綜合氧化處理后達標排放。
說明書
一種污泥MVC蒸發烘干系統及其烘干污泥的方法
技術領域
本發明屬于污泥深度脫水技術領域，具體涉及一種污泥MVC蒸發烘干系統及其烘干污泥的方法。
背景技術
污水處理廠在污水處理的同時要產生大量的污泥，在污水處理廠一般采用帶濾機進行脫水，脫水之后污泥的含水率一般在80%左右。這些污泥的最終處置一般有許下途徑：(1)、填埋;(2)焚燒;(3)堆肥等等。不管采用什么最終處置的途徑，80%的含水率都顯得過高。
污泥深度脫水技術目前最常采用有二種：(1)高壓板框;(2)蒸汽烘干。其中高壓板框是目前的主流。與蒸汽烘干相比，高壓板框的最大優點就是運行費用相對便宜，處理每噸濕污泥的直接成本約在60-90元/噸之間。但是，高壓板框的缺點也是顯而易見：(1)脫水效果遠不如蒸汽烘干技術，蒸汽烘干技術可以大幅度的降低污泥含水率，甚至可以低至零。但高壓板框要將含水率降至50%以下尚有一定的難度;(2)投藥量太大，勞動強度高，占地多。與高壓板框相比，蒸汽烘干技術雖然運行費較高的缺點(烘干每噸濕污泥直接成本約在120-160元/噸之間)，但它具有污泥脫水效果好(烘干程度可人為控制，甚至可將含水率降至近0)，不需要投加任何藥劑等優點。從上可以看出，制約污泥蒸汽烘干技術大規模應用的唯一因素就是其運行費用較高。污泥烘干費用構成中，最大的一塊就是蒸汽費用，近90%。其實，污泥烘干技術中存在著相當大的浪費，原先存于污泥之中的水被烘干之后變?yōu)樗魵�，水蒸汽中含有大量的焓白白流失，得不到有效利用�?/P>
發明內容
為了克服現有污泥蒸汽烘干技術的不足，本發明提供了一種污泥MVC蒸發烘干系統及其烘干污泥的方法，利用MVC蒸發技術將存于污泥之中的水烘干變?yōu)樗魵夂�，�?jīng)機械壓縮，提高其溫度和壓力后重新做為污泥烘干的熱源，這樣可以最大限度的回收利用藏于蒸汽中的熱能，大幅度節約生蒸汽的耗量，大幅度節省運行費用。與原來的污泥蒸汽烘干技術相比，本發明處理每噸濕污泥的運行費用是原有技術的50%左右。
本發明是通過以下方式實現的：
一種污泥MVC蒸發烘干系統，該系統由預加熱輸送系統、烘干裝置、MVC系統、除臭系
統組成;其中MVC系統由水膜除塵系統、蒸汽補加裝置、蒸汽壓縮裝置組成，烘干裝置為密閉式。
以上所述的污泥MVC蒸發烘干系統，烘干裝置可以為密閉式空心槳葉式烘干機。

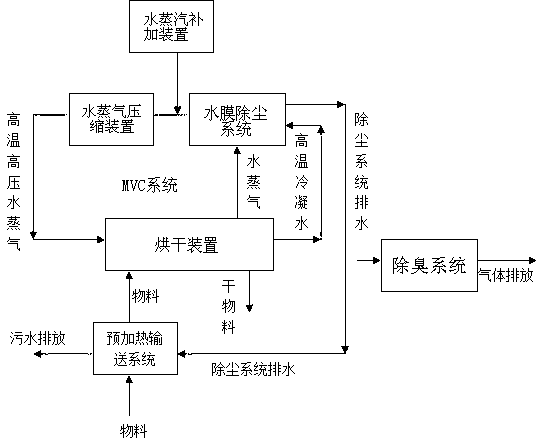

以上所述的污泥MVC蒸發烘干系統，其中系統中各裝置的連接方式為預加熱輸送系統連接烘干裝置，烘干裝置連接水膜除塵系統連接水蒸汽補加裝置連接水蒸汽壓縮裝置再連接烘干裝置組成一個循環體系;水膜除塵系統還分別與除臭系統以及預加熱輸送系統相連接。
一種以上所述的污泥MVC蒸發烘干系統的烘干污泥的方法，其特征在于，包括以下步驟：
(1)濕污泥通過傳輸裝置被送至污泥預加熱系統后，通過換熱面與蒸汽發生換熱，回收高溫冷凝水中的顯熱，污泥的溫度由進口的10-30℃被加熱到出口的60-80℃，冷凝水由進口的90-98℃變?yōu)槌隹诘?0-40℃;
(2)預熱后的濕污泥進入烘干裝置，通過換熱面加熱，其中的水分被蒸發為水蒸汽;
(4)烘干裝置維持70-100KPa的負壓，保證烘干機內的蒸發溫度控制在90-100oC;
(5)調節烘干裝置轉速或機械蒸汽壓縮裝置溫升幅度，使烘干污泥的含水率控制在25-35%;
(6)新生成的水蒸汽被負壓抽吸至密閉的水膜除塵器去除粉塵后，進入MVC系統， MVC壓縮后控制水蒸汽溫度升高到120-150℃，壓力升高到190-480KPa后回流作為烘干裝置熱源進行循環利用;
(7)壓縮后的水蒸汽進入污泥烘干裝置后通過換熱面和污泥發生熱交換，水蒸汽凝結為冷凝水，冷凝水進入密閉的水膜除塵器作為水膜除塵的補充水;將水膜除塵的出水泵至污泥預熱系統回收其中的顯熱，水溫降至35℃以下后排至污水處理廠處理達標后排放;
(8)水蒸氣中少量的不凝氣體輸至除臭系統經綜合氧化處理后達標排放。
MVC即機械蒸汽壓縮蒸發技術，其原理是利用機械驅動的壓縮機將蒸發器蒸出的蒸汽壓縮至較高壓力，將其溫度提高到預設溫度和壓力，進而重新做為污泥烘干機的蒸汽熱源，回收利用了隱藏于蒸汽中大量熱能。MVC污泥烘干技術與傳統的污泥蒸汽烘干技術相比，運行費降至50%左右，雖然仍略高于高壓板框技術，但綜合其他優點，MVC污泥烘干技術仍會取得壓倒性的優勢。MVC污泥烘干技術是一種革命性的突破，目前市場上還沒有將MVC技術應用于污泥處理當中。
有益效果
本發明將MVC技術應用于污泥烘干處理過程中，使得污泥處理效率大大提高，處理費用較常規的方式相比有了很大的降低。
通常情況下在污泥烘干過程中污泥含水率是非常重要的控制指標，如果污泥含水率過低時，粉塵太多，且易發生爆炸危險;含水率過高時，達不到深度脫水的目的，增加污泥最終處置的難度。本發明通過調節烘干裝置轉速或調節機械蒸汽壓縮裝置溫升幅度來調節烘干污泥的含水率，使烘干污泥的含水率最終控制在25-35%左右，可以完全避免以上的不利情況，同時達到很好的深度脫水目的。
本發明在MVC技術的基礎上引入了除塵系統，能夠很好地除去蒸發出的水蒸汽中的粉塵顆粒，保證蒸汽壓縮系統的的穩定高效運行，同時能夠過濾不凝氣體當中的顆粒，保證氣體的達標排放。
本發明引入了除臭系統，能夠進一步保證不凝氣體被充分綜合氧化成達標氣體進行排放。
通過使用本發明提供的污泥烘干系統進行污泥烘干處理，可以比現有污泥烘干技術方法節約近50%的使用成本。
