申請日2015.08.19

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/28

　　摘要

　　本實用新型屬于廢水處理技術領域，目的是提供一種耐沖擊力大、池容小、能精確控制廢水上升流速、處理效果好的自循環上流式厭氧污泥床系統，包括調節池、厭氧反應池、三相分離器、布水器、集水槽，布水器安裝在厭氧反應池頂部，調節池內安裝提升泵，提升泵經進水管與布水器連通，進水管上安裝總流量計，布水器的布水管與輸送管道連接，厭氧反應池內上部安裝多個三相分離器，三相分離器的排氣孔經管道與廢氣主管道連通，厭氧反應池的兩側壁之間設置多條溢流堰，厭氧反應池外側壁上設置集水槽，溢流堰的一端與集水槽相通，集水槽內安裝循環水泵，循環水泵經循環管路與布水器的進水口連通，循環管路上安裝循環流量計，集水槽的底部設置排水口。

　　權利要求書

　　1.一種自循環上流式厭氧污泥床系統，包括調節池、厭氧反應池、三相分離器，其特 征在于：還包括布水器、集水槽，布水器安裝在厭氧反應池頂部，調節池內安裝提升泵，提 升泵經進水管與布水器的進水口連通，進水管上安裝總流量計，布水器的布水管與輸送管道 連接，輸送管道的另一端與厭氧反應池底部固定連接，厭氧反應池內上部均勻安裝多個三相 分離器，三相分離器的排氣孔經管道與廢氣主管道連通，厭氧反應池的兩側壁之間在三相分 離器的上方均勻設置多條溢流堰，厭氧反應池外側壁上設置集水槽，溢流堰的一端與集水槽 相通，集水槽內安裝循環水泵，循環水泵經循環管路與布水器的進水口連通，循環管路上安 裝循環流量計，集水槽的底部設置排水口。

　　2.根據權利要求1所述的自循環上流式厭氧污泥床系統，其特征在于：所述布水器包括 布水槽，布水槽內底部固定第一、第二隔板，第一、第二隔板的高度相等且低于布水槽側壁 的高度，第一、第二隔板將布水槽內分隔成中部進水區、第一、第二布水區，所述進水口設 置在中部進水區的一端側壁上，所述布水管均勻設置在第一、第二布水區的底部，中部進水 區另一端的底部設置放空管，放空管經排放管道與厭氧反應池連通，排放管道上串聯閥門。

　　3.根據權利要求2所述的自循環上流式厭氧污泥床系統，其特征在于：所述布水器還包 括支架，支架由槽鋼焊接而成，布水槽固定在支架上。

　　4.根據權利要求3所述的自循環上流式厭氧污泥床系統，其特征在于：所述第一、第二 隔板的頂部設置多個布水堰口，布水堰口的縱切面為倒三角形。

　　5.根據權利要求1-4任一項所述的自循環上流式厭氧污泥床系統，其特征在于：所述厭 氧反應池的兩側壁之間安裝槽鋼，槽鋼壓在三相分離器的頂部。

　　6.根據權利要求1-4任一項所述的自循環上流式厭氧污泥床系統，其特征在于：所述厭 氧反應池內底部通過預埋鐵均勻焊接多根角鐵，所述輸送管道的另一端通過不銹鋼螺栓與角 鐵固定連接。

　　7.根據權利要求1-4任一項所述的自循環上流式厭氧污泥床系統，其特征在于：所述提 升泵、循環水泵均采用變頻水泵。

　　8.根據權利要求1-4任一項所述的自循環上流式厭氧污泥床系統，其特征在于：所述輸 送管道采用PE軟管。

　　說明書

　　自循環上流式厭氧污泥床系統

　　技術領域

　　本實用新型屬于廢水處理技術領域，特別是涉及一種自循環上流式厭氧污泥床系統。

　　背景技術

　　如圖1所示，傳統升流式厭氧污泥床UASB(Up-flowAnaerobicSludgeBed，注：以下 簡稱UASB)，主要包括反應器1a、污泥床2a、懸浮污泥床3a，反應器底部設置進水管5a， 頂部設置出水管6a，沉行過程中，廢水一般以0.5～1.5m/h的上升流速自反應器1a的底部 依次流經污泥床2a、懸浮污泥床3a至三相分離器4a和沉淀區。UASB的水力流型呈推流式， 進水與污泥床及懸浮污泥床中的微生物充分混合接觸并進行厭氧分解。厭氧分解過程中產生 的沼氣在上升過程中將污泥顆粒托起，由于大量氣泡的產生，即使在較低的有機及水力負荷 條件下，污泥床也發生明顯的攪拌作用，微小的沼氣氣泡在上升過程中相互結合而逐漸變成 較大的氣泡，將顆粒污泥向反應器的上部頂托，最后由于氣泡的破裂，絕大部分顆粒污泥又 返回到污泥床區，變得日益劇烈，從而降低了污泥中夾帶氣泡的阻力，氣體便從污泥中突發 性的逸出，引起污泥床表面呈沸騰或流化狀態。反應器中沉淀性能較差的絮體狀污泥則在氣 體的攪拌作用下，在反應器上部形成污泥懸浮層，沉淀性能較好的顆粒狀污泥則處于反應器 的下部形成高濃度的污泥床。隨著水流的上升流動，氣、水、泥三相混合液(消化液)上升 至三相分離器4a中，氣體遇到反射板或擋板后折向集氣室而被有效的分離排出;污泥和水進 入上部的沉淀區，在重力的作用下泥水發生分離。

　　由于三相分離器的作用，使得反應器混合液中的污泥有一個良好的沉淀、分離和再絮凝 的環境，有利于提高污泥的沉降性能。在一定的水力負荷條件下，絕大部分污泥能保持很高 的污泥齡，使得反應器中有足夠的污泥量。

　　UASB的主要優點是：

　　1、UASB內污泥濃度高，平均污泥濃度為20-40gVSS/L;

　　2、有機負荷高，水力停留時間長，采用中溫發酵時，容積負荷一般為10kgCOD/m3.d左 右;

　　3、無混合攪拌設備，靠發酵過程中產生的沼氣的上升運動，使污泥床上部的污泥處于懸 浮狀態，對下部的污泥層也有一定程度的攪動;

　　4、污泥床不填載體，節省造價及避免因填料發生堵賽問題;

　　5、UASB內設三相分離器，通常不設沉淀池，被沉淀區分離出來的污泥重新回到污泥床 反應區內，通�？梢圆辉O污泥回流設備。

　　UASB的主要缺點是：

　　1、對水質和負荷突然變化較敏感，耐沖擊力稍差;

　　2、傳統UASB工藝處理高難度有機工業廢水，停留時間長達十幾天，容積過大;

　　3、對于廢水在UASB池內的上升流速難以精準控制。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種耐沖擊力大、池容小、能精確控制廢水上升流 速、處理效果好的自循環上流式厭氧污泥床系統。

　　為解決上述技術問題，本實用新型采用如下技術方案：

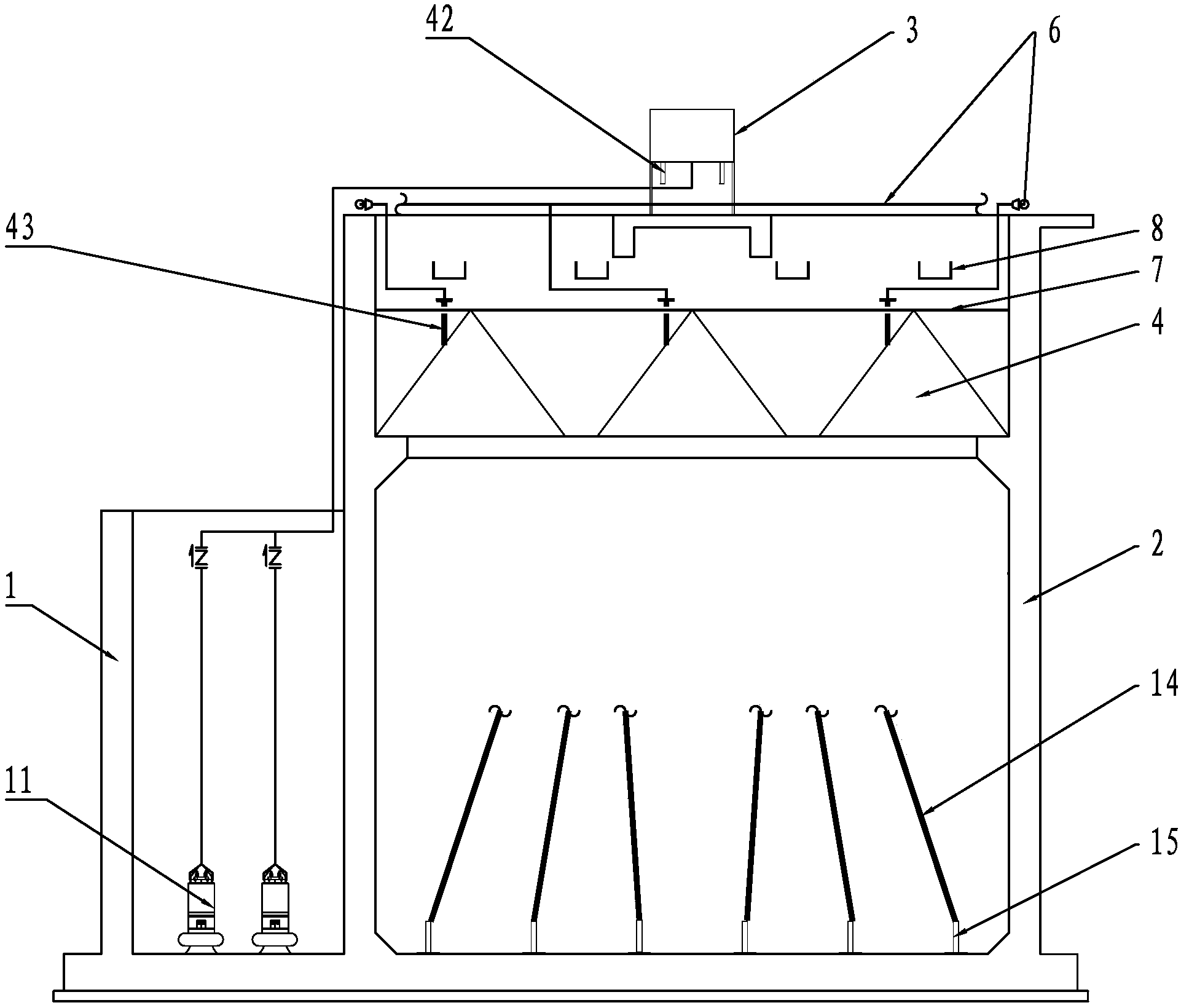

　　一種自循環上流式厭氧污泥床系統，包括調節池、厭氧反應池、三相分離器、布水器、 集水槽，布水器安裝在厭氧反應池頂部，調節池內安裝提升泵，提升泵經進水管與布水器的 進水口連通，進水管上安裝總流量計，布水器的布水管與輸送管道連接，輸送管道的另一端 與厭氧反應池底部固定連接，厭氧反應池內上部均勻安裝多個三相分離器，三相分離器的排 氣孔經管道與廢氣主管道連通，厭氧反應池的兩側壁之間在三相分離器的上方均勻設置多條 溢流堰，厭氧反應池外側壁上設置集水槽，溢流堰的一端與集水槽相通，集水槽內安裝循環 水泵，循環水泵經循環管路與布水器的進水口連通，循環管路上安裝循環流量計，集水槽的 底部設置排水口。

　　本實用新型自循環上流式厭氧污泥床系統，進一步的，所述布水器包括布水槽，布水槽 內底部固定第一、第二隔板，第一、第二隔板的高度相等且低于布水槽側壁的高度，第一、 第二隔板將布水槽內分隔成中部進水區、第一、第二布水區，所述進水口設置在中部進水區 的一端側壁上，所述布水管均勻設置在第一、第二布水區的底部，中部進水區另一端的底部 設置放空管，放空管經排放管道與厭氧反應池連通，排放管道上串聯閥門。

　　本實用新型自循環上流式厭氧污泥床系統，進一步的，所述布水器還包括支架，支架由 槽鋼焊接而成，布水槽固定在支架上。

　　本實用新型自循環上流式厭氧污泥床系統，進一步的，所述第一、第二隔板的頂部設置 多個布水堰口，布水堰口的縱切面為倒三角形。

　　本實用新型自循環上流式厭氧污泥床系統，進一步的，所述厭氧反應池的兩側壁之間安 裝槽鋼，槽鋼壓在三相分離器的頂部。

　　本實用新型自循環上流式厭氧污泥床系統，進一步的，所述厭氧反應池內底部通過預埋 鐵均勻焊接多根角鐵，所述輸送管道的另一端通過不銹鋼螺栓與角鐵固定連接。

　　本實用新型自循環上流式厭氧污泥床系統，優選地，所述提升泵、循環水泵均采用變頻 水泵。

　　本實用新型自循環上流式厭氧污泥床系統，優選地，所述輸送管道采用PE軟管。

　　本實用新型自循環上流式厭氧污泥床系統與現有技術相比，具有以下有益效果：

　　1、由于工業廢水處理時間長，反應時間慢，利用循環水泵使整個系統按照“布水器→厭 氧反應池→集水槽→布水器”進行內部循環，增加廢水的處理時間和反應時間，提高有機工 業廢水在同等容積厭氧反應池的停留時間，在處理同等水量的高難度有機工業廢水時具有池 容小，停留時間長的特點，使廢水處理效果更好;且由于自身內部自動循環，水質能過穩定 控制，耐沖擊力大;

　　2、總流量計與循環流量計共同提供廢水進入布水器內的流量和流速，從而可精確計算厭 氧反應池內的上升流速，同時提升水泵、循環水泵均為變頻水泵，可精確控制進入?yún)捬醴磻?池內的廢水流量和流速，控制廢水在厭氧反應池內的上升流速，使得廢水在厭氧階段能更好 的處理。
