申請日2015.07.24

　　公開(公告)日2015.12.16

　　IPC分類號C02F3/02; C02F101/30; C02F1/32

　　摘要

　　廢水有機物的去除裝置，其特征是包括豎立的圓柱形筒體，筒體中央設有下部帶導流罩的內部導流筒，進水管設在導流罩內，導流罩下部設有曝氣頭，導流罩內部設有填料層，導流罩內部還均勻分布若干紫外燈管，出水口位于筒體上部。

　　權利要求書

　　1.廢水有機物的去除裝置，其特征是包括豎立的圓柱形筒體，筒體中央設有下部帶 導流罩的內部導流筒，進水管設在導流罩內，導流罩下部設有曝氣頭，導流罩內部設有填 料層，導流罩內部還均勻分布若干紫外燈管，出水口位于筒體上部。

　　2.根據權利要求1所述的廢水有機物的去除裝置，其特征是填料分為上下二部分， 下部填料為生化功能的粗糙填料，上部分催化填料，上部分催化填料表面覆蓋二氧化鈦納 米層。

　　3.根據權利要求1所述的廢水有機物的去除裝置，其特征是填料為陶粒體或微孔陶 �；騊E空心球外涂二氧化鈦涂料。

　　4.根據權利要求1所述的廢水有機物的去除裝置，其特征是導流筒直徑120-380mm， 高500-1200mm;填料層厚度240-800mm。

　　5.根據權利要求1所述的廢水有機物的去除裝置，其特征是進水管的出水口設有布 水器。

　　6.根據權利要求1所述的廢水有機物的去除裝置，其特征是豎立的圓柱形設有下封 頭。

　　7.根據權利要求1-5之一所述的裝置進行廢水有機物的去除方法，其特征是廢水在 內部導流筒經上下二部分填料的過濾、生化和紫外光催化作用，曝氣采用富氧空氣甚或臭 氧，下部分填料為有好氧生物的作用，下部填料為生化功能的粗糙填料;通過曝氣強度和 水力停留時間的設置，調節循環次數和反應時間�？蛇m應各種濃度及類別的含有機物污水。

　　8.根據權利要求7所述的去除方法，其特征是進水管設有布水器均勻布水，利用曝 氣推流使得有機物與容器中的各催化氧化階段充分接。

　　說明書

　　一種廢水有機物去除裝置

　　技術領域

　　本發明裝置涉及一種對廢水有機物分解裝置與方法，尤其是一種一體化、簡便、可控 的講解有機物的容器裝置。在光的作用下，逐步氧化成低分子中間產物最終生成CO2、H2O 及其他的離子如NO3-、PO43-、Cl-等。

　　背景技術

　　光化學及光催化氧化法是目前研究較多的一項高級氧化技術。所謂光催化反應，就是 在光的作用下進行的化學反應。光化學反應需要分子吸收特定波長的電磁輻射，受激產生 分子激發態，然后會發生化學反應生成新的物質，或者變成引發熱反應的中間化學產物。 光化學反應的活化能來源于光子的能量，在太陽能的利用中光電轉化以及光化學轉化一直 是十分活躍的研究領域。

　　光催化氧化技術利用光激發氧化將O2、H2O2等氧化劑與光輻射相結合。所用光主要 為紫外光，包括uv-H2O2、uv-O2等工藝，可以用于處理污水中CHCl3、CCl4、多氯聯苯等 難降解物質。另外，在有紫外光的Fenton體系中，紫外光與鐵離子之間存在著協同效應， 使H2O2分解產生羥基自由基的速率大大加快，促進有機物的氧化去除。

　　但該工藝在國內仍處于實驗室探索階段，實驗室裝置存在不便移動、容器一味追求高 透光率而易碎、能耗大、型號混亂等問題，一直未有定型產品面市。一些小型光催化裝置 處理量也很難達到適合實際應用的地步。

　　因此需要在前人經驗的基礎上，開發一個容器，使此容器起到較高的有機物去除率， 同時又要簡化設備材質、形式、維護檢修的流程及成本，以便于實際應用，可達到經濟、 實用的目的。設備本體采用全不銹鋼結構設計，可采用法蘭連接的方式直接與外部管路及 上下游設備連接，不僅易于批量制造、運輸、現場布置，而且可以在容器外接流量計等儀 器，與其他設備連鎖控制出力及反應時間。容器內部上下連接處采用可拆卸的法蘭式結構 設計，當容器檢修時，定期定時將法蘭打開即可，檢修維護方便。

　　發明內容

　　本發明目的是：對廢水有機物分解裝置與方法，裝置包括一種容器或裝置，適用于各 種濃度的有機物污染水質的處理，具有均勻布水，利用曝氣推流使得有機物與容器中的各 催化氧化階段充分接觸、充分反應，達到較完美的分解去除效果。同時通過外部管路外接 流量計等儀表，可精確控制容器出力、反應時間、去除率等參數�？蛇_(dá)到經濟實用、檢修 維護方便的目的。

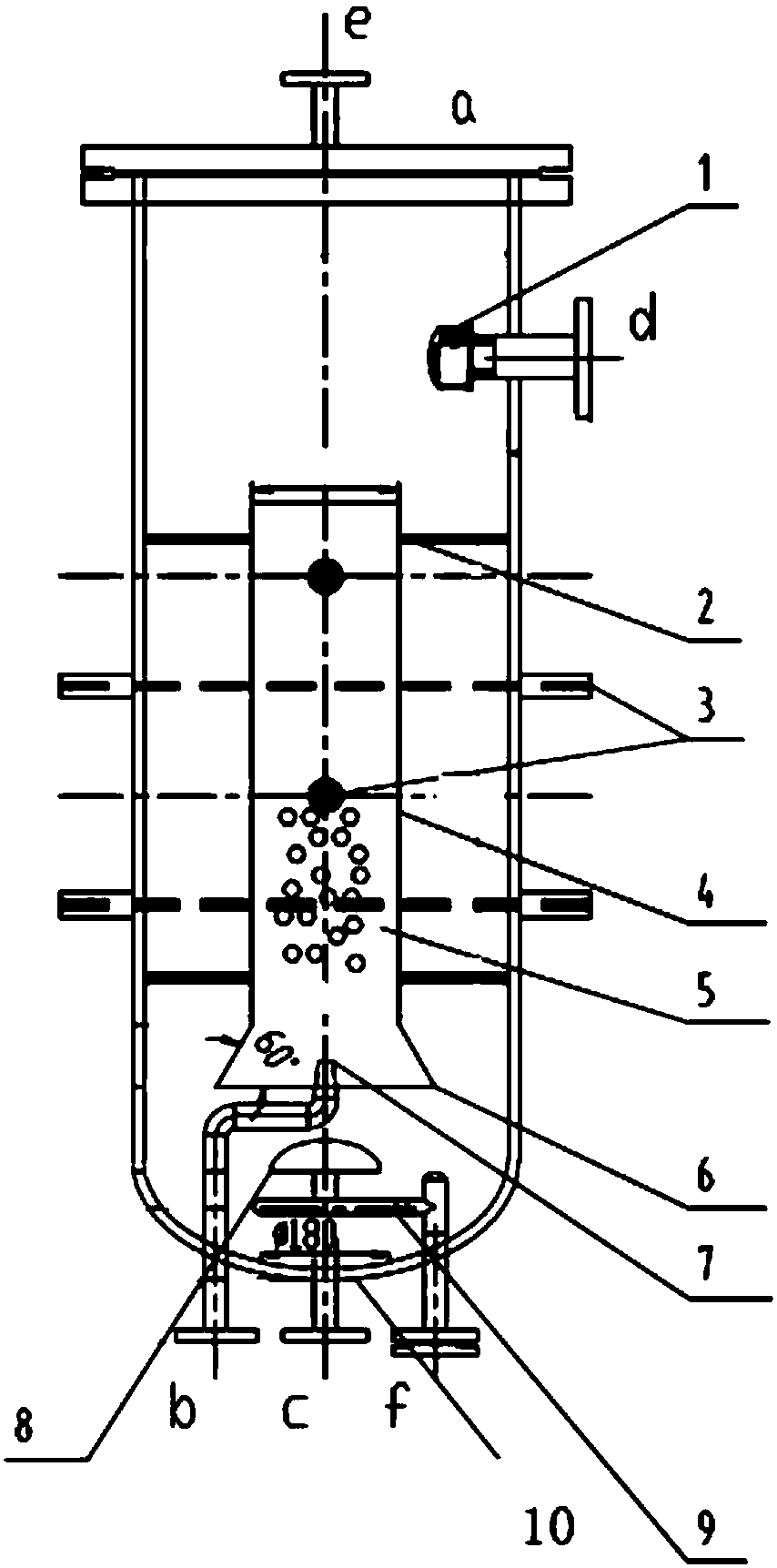

　　本發明的技術解決方案是：廢水有機物的去除裝置，包括豎立的圓柱形筒體，筒體中 央設有下部帶導流罩的內部導流筒，進水管設在導流罩內，導流罩下部設有曝氣頭，導流 罩內部設有填料層，導流罩內部還均勻分布若干紫外燈管，出水口位于筒體上部。

　　填料分為上下二部分，下部填料為生化功能的粗糙填料，上部分催化填料，表面覆蓋 二氧化鈦納米層。填料可以為陶粒體或微孔陶粒。

　　利用本發明裝置的廢水有機物的去除方法，廢水在內部導流筒經上下二部分填料的過 濾、生化和紫外光催化作用，曝氣時可采用富氧空氣甚至臭氧，下部分填料為有好氧生物 的作用，下部填料為生化功能的粗糙填料;通過曝氣強度和水力停留時間的設置，調節循 環次數和反應時間�？蛇m應各種濃度及類別的含有機物污水。

　　本發明有益效果：(1)運行時紫外燈管使用數量可調，輻照計量可調;(2)采用專用 填料，比表面積大，密度與水近似可懸浮(PE空心球)，外涂二氧化鈦涂料;(3)安裝和 檢修維護、處理雜物堵塞情況均方便;(4)尤其適用于高檔小區或?qū)懽謽巧�活污水的技術 改進，且檢修不用停止系統運行，操作簡便、易于推廣應用;(5)外接流量計、濁度儀、 COD計等儀表，可精確控制容器出力、反應時間、去除率等參數。本發明是連續工作的裝 置，且具有大范圍的調節功能，達到或接近芬頓試劑進行反應的效果，但成本大大降低。 由于本發明裝置的形狀，可以實現水處理的內部循環。
