申請日2016.05.04

　　公開(公告)日2016.09.28

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種純水處理系統，包括依次設置的源水沉淀池、機械過濾裝置、活性炭過濾裝置、精密過濾器一、反滲透膜、TOC脫出器、EDI系統一及密封儲蓄池，所述源水沉淀池與機械過濾裝置之間設有源水泵;還包括依次設置的回收池、精密過濾器二、EDI系統二，所述EDI系統二連通至密封儲蓄池，所述回收池與精密過濾器二之間設有回收泵。本系統節省時間，節約能源。

　　權利要求書

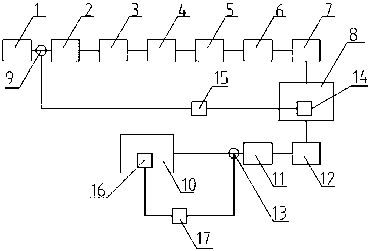

　　1.一種純水處理系統，其特征在于：包括依次設置的源水沉淀池(1)、機械過濾裝置(2)、活性炭過濾裝置(3)、精密過濾器一(4)、反滲透膜(5)、TOC脫出器(6)、EDI系統一(7)及密封儲蓄池(8)，所述源水沉淀池(1)與機械過濾裝置(2)之間設有源水泵(9);還包括依次設置的回收池(10)、精密過濾器二(11)、EDI系統二(12)，所述EDI系統二(12)連通至密封儲蓄池(8)，所述回收池(10)與精密過濾器二(11)之間設有回收泵(13)。

　　2.根據權利要求1所述的一種純水處理系統，其特征在于：還包括液位計一(14)，所述液位計一(14)設置在密封儲蓄池(8)中，所述液位計一(14)通過電磁繼電器一(15)連接至源水泵(9)。

　　3.根據權利要求1所述的一種純水處理系統，其特征在于：還包括液位計二(16)，所述液位計二(16)設置在回收池(10)中，所述液位計二(16)通過電磁繼電器二(17)連接至回收泵(13)。

　　說明書

　　一種純水處理系統

　　技術領域

　　本實用新型涉及一種純水處理系統。

　　背景技術

　　純水在工業中的應用極光，一般情況下，純水使用后及廢棄，需要的話重新通過源水制備，耗費時間和能源。

　　發明內容

　　本實用新型的目的在于：提供一種高效利用的純水處理系統。

　　本實用新型是通過以下技術方案實現的：一種純水處理系統，包括依次設置的源水沉淀池、機械過濾裝置、活性炭過濾裝置、精密過濾器一、反滲透膜、TOC脫出器、EDI系統一及密封儲蓄池，所述源水沉淀池與機械過濾裝置之間設有源水泵;還包括依次設置的回收池、精密過濾器二、EDI系統二，所述EDI系統二連通至密封儲蓄池，所述回收池與精密過濾器二之間設有回收泵。

　　進一步的，還包括液位計一，所述液位計一設置在密封儲蓄池中，所述液位計一通過電磁繼電器一連接至源水泵。

　　進一步的，還包括液位計二，所述液位計二設置在回收池中，所述液位計二通過電磁繼電器二連接至回收泵。

　　與現有技術相比，本實用新型具有以下有益效果：

　　一、本實用新型的純水處理系統，使用過的純水經回收后再處理，因為之前就是純水，二次處理可以節省很多步驟，省時省資源。

　　二、本實用新型的純水處理系統，液位計一設置在密封儲蓄池中，并通過電磁繼電器一連接至源水泵。當液位計一感應到儲蓄池中水位過低時，接通源水泵開始制備新的純水

　　三、本實用新型的純水處理系統，液位計二設置在回收池中，并通過電磁繼電器二連接至回收泵。當感應到回收池中水位過低時，斷開回收泵電源。
