申請日2016.05.04

　　公開(公告)日2016.09.21

　　IPC分類號B01D53/18; B01D53/26

　　摘要

　　本實用新型公開了一種污泥處理用氣體凈化裝置，包括進氣道，所述進氣道伸入到水池的內部，所述連接管道中部固定設有第一干燥裝置，所述連接管道內部固定設有第一多成分氣體檢測儀，所述連接管道伸入到有機溶劑池中，所述有機溶劑池頂部和出氣道固定連通，所述出氣道的中部從左到右依次固定設有第二干燥裝置、第二多成分氣體檢測儀和第二電磁閥，所述出氣道和進氣道之間通過循環管道相互連通，所述循環管道內部固定設有第一電磁閥。本實用新型設計合理，通過一系列的結構，可以實現對污泥處理中產生的氣體進行凈化的同時，還可以防止溶液飽和而導致的有害氣體逸出的情況，非常環保，有很高的實用性。

　　權利要求書

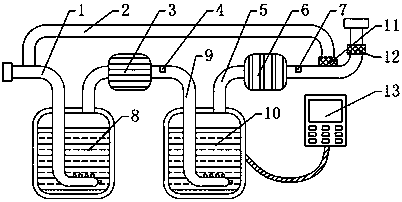

　　1.一種污泥處理用氣體凈化裝置，包括進氣道(1)，其特征在于：所述進氣道(1)伸入到水池(8)的內部，所述水池(8)的頂部和連接管道(9)固定連通，所述連接管道(9)中部固定設有第一干燥裝置(3)，所述連接管道(9)內部固定設有第一多成分氣體檢測儀(4)，所述連接管道(9)伸入到有機溶劑池(10)中，所述有機溶劑池(10)頂部和出氣道(5)固定連通，所述出氣道(5)的中部從左到右依次固定設有第二干燥裝置(6)、第二多成分氣體檢測儀(7)和第二電磁閥(12)，所述出氣道(5)和進氣道(1)之間通過循環管道(2)相互連通，所述循環管道(2)內部固定設有第一電磁閥(11)，所述第一多成分氣體檢測儀(4)、第二多成分氣體檢測儀(7)、第一電磁閥(11)和第二電磁閥(12)分別通過導線和PLC控制器(13)電性連接。

　　2.根據權利要求1所述的一種污泥處理用氣體凈化裝置，其特征在于：所述進氣道(1)和連接管道(9)底部均設置為“L”形，且所述進氣道(1)和連接管道(9)的底部均間隔設置有不少于4個出氣孔。

　　3.根據權利要求1所述的一種污泥處理用氣體凈化裝置，其特征在于：所述第一干燥裝置(3)內部固定設有吸水樹脂體。

　　4.根據權利要求1所述的一種污泥處理用氣體凈化裝置，其特征在于：所述第二干燥裝置(6)內部固定設有木質素纖維體。

　　5.根據權利要求1所述的一種污泥處理用氣體凈化裝置，其特征在于：所述有機溶劑池(10)內部灌注有四氯化碳有機溶液體。

　　說明書

　　一種污泥處理用氣體凈化裝置

　　技術領域

　　本實用新型屬于環境保護技術領域，具體涉及一種污泥處理用氣體凈化裝置。

　　背景技術

　　目前，在污水處理廠污泥處置策略中，污泥干化處理技術已經被認同是一種安全可靠的處理方式，運行費用低廉，操作簡便。利用該技術所產生的污泥處理物，可用做水泥原材料、制磚原材料、地基工程填料和垃圾填埋場覆蓋土等。在污泥的干化以及處理處置過程中，原存在于污泥中的污染物種類和形態發生改變，從固相中轉移到氣相，從而形成了大量的高溫、高濕、惡臭、高濃度的廢臭氣體。在這些廢臭氣體中的主要物質是硫化氫、甲硫醇、乙硫醇、甲苯、二甲苯、二甲二硫以及氨氣等，其中硫化氫和氨氣等是易溶于水的成分;甲硫醇、乙硫醇、甲苯、二甲苯和二甲二硫等是揮發性有機化合物氣體。這些惡臭氣體若不經處理直接排放到大氣中，會嚴重污染區域環境和空氣質量，對人體和生態環境造成嚴重危害。

　　目前，常用的臭氣的治理方法有吸附法、吸收法、燃燒法、冷凝法、生物法、等離子體法、膜分離法和催化氧化法等，其中吸收法最被廣泛認可。但是，利用吸收法處理，會出現溶劑飽和無法繼續吸收的問題，如果不能及時處理，會有一部分污染氣體逸出到空氣中，因此，需要一種可以防止吸收溶液飽和造成吸收不完全的情況。

　　實用新型內容

　　本實用新型的目的在于提供一種污泥處理用氣體凈化裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種污泥處理用氣體凈化裝置，包括進氣道，所述進氣道伸入到水池的內部，所述水池的頂部和連接管道固定連通，所述連接管道中部固定設有第一干燥裝置，所述連接管道內部固定設有第一多成分氣體檢測儀，所述連接管道伸入到有機溶劑池中，所述有機溶劑池頂部和出氣道固定連通，所述出氣道的中部從左到右依次固定設有第二干燥裝置、第二多成分氣體檢測儀和第二電磁閥，所述出氣道和進氣道之間通過循環管道相互連通，所述循環管道內部固定設有第一電磁閥，所述第一多成分氣體檢測儀、第二多成分氣體檢測儀、第一電磁閥和第二電磁閥分別通過導線和PLC控制器電性連接。

　　優選的，所述進氣道和連接管道底部均設置為“L”形，且所述進氣道和連接管道的底部均間隔設置有不少于4個出氣孔。

　　優選的，所述第一干燥裝置內部固定設有吸水樹脂體。

　　優選的，所述第二干燥裝置內部固定設有木質素纖維體。

　　優選的，所述有機溶劑池內部灌注有四氯化碳有機溶液體。

　　本實用新型的技術效果和優點：該污泥處理用氣體凈化裝置，通過水池，可以吸收硫化氫和氨氣等易溶于水的氣體，通過第一干燥裝置可以將經過水池處理的氣體中的水汽除去，同時也可以除去水汽中所攜帶的硫化氫和氨氣等易溶于水的氣體，通過第一多成分氣體檢測儀可以檢測經過水池處理過的氣體中硫化氫和氨氣等易溶于水的氣體的含量，然后通過信號傳遞給PLC控制器，通過有機溶劑池可以吸收甲硫醇、乙硫醇、甲苯、二甲苯和二甲二硫等揮發性有機化合物氣體，通過第二干燥裝置可以除去經過有機溶劑池處理過的氣體中攜帶的有機溶劑，通過第二多成分氣體檢測儀可以檢測經過有機溶劑池處理后的氣體中各種有害氣體的含量，同時通過信號傳遞到PLC控制器中，在連接管道或者出氣道中有害氣體的含量超過一定量的時候，PLC控制器控制第二電磁閥關閉，同時打開第一電磁閥，在經過更換水池或者有機溶劑池中的水或者有機溶劑后，再打開第二電磁閥，繼續對氣體進行凈化。因此，本實用新型設計合理，通過一系列的結構，可以實現對污泥處理中產生的氣體進行凈化的同時，還可以防止溶液飽和而導致的有害氣體逸出的情況，非常環保，有很高的實用性。
