申請日2016.05.04

　　公開(公告)日2016.08.17

　　IPC分類號C02F3/32

　　摘要

　　本發明屬于污水深度處理領域，具體涉及一種基于固定化藻菌體系的污水深度處理裝置，包括進水口、進水槽、通孔、生物反應區、彈性立體填料、轉籠、傳動裝置、光照裝置、溢流堰、出水槽、出水口、排泥口、曝氣裝置;所述進水槽位于整個裝置的外圍，進水槽的一側設有污水進水口，進水槽底部均勻分布6個通孔;所述進水槽底部通孔與生物反應區相通;所述生物反應區包括彈性立體填料和轉籠;所述轉籠上連接有傳動裝置;所述光照裝置對稱分布在生物反應區兩側;所述出水槽位于光照裝置外側，出水槽底部設有污水出水口;所述曝氣裝置位于整個裝置的底部;所述污水深度處理裝置的底部設有排泥口。本發明脫氮除磷效率高，運行成本低，能有效減少二次污染。

　　權利要求書

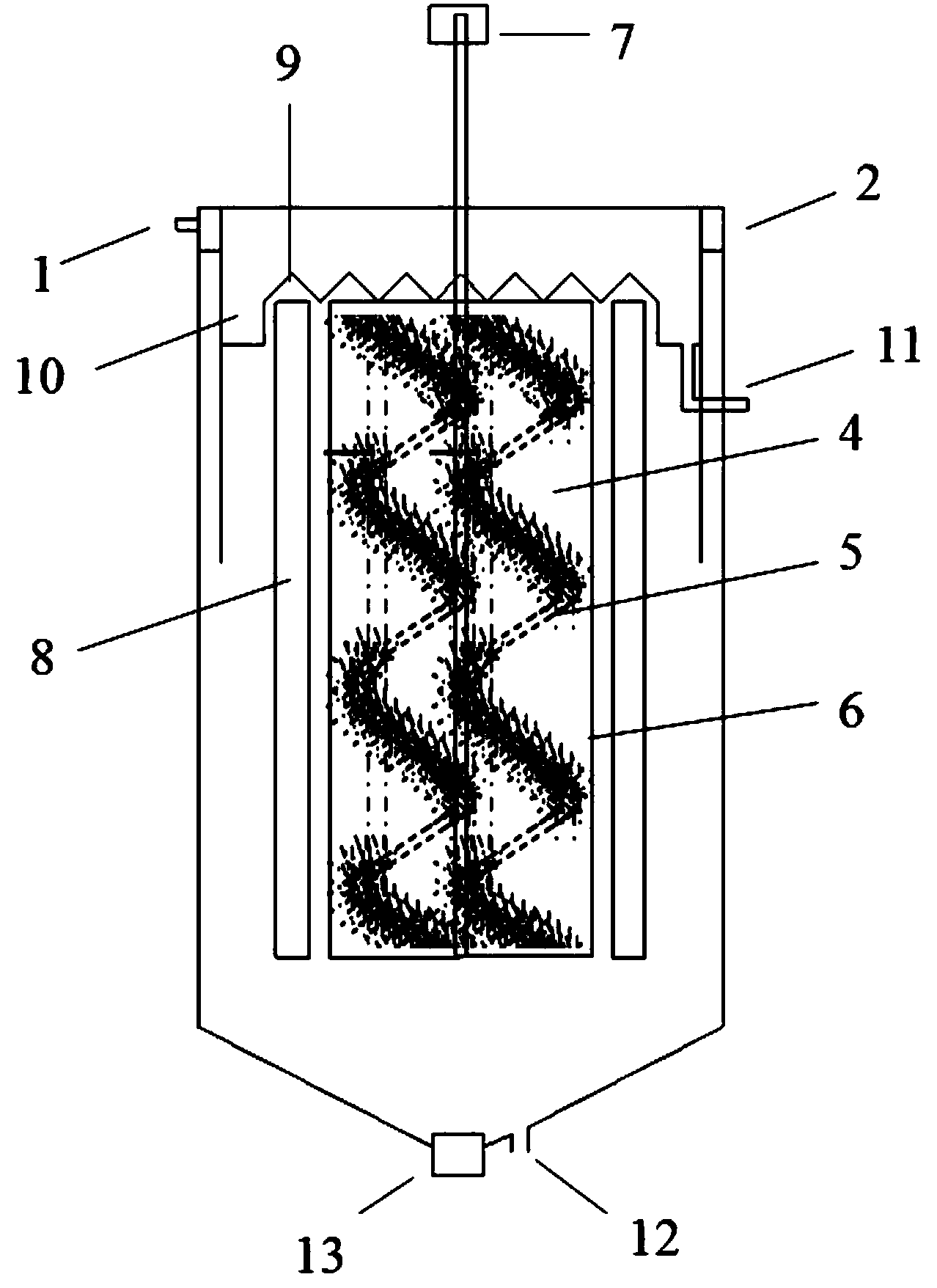

　　1.一種基于固定化藻菌體系的污水深度處理裝置，包括進水口1、進水槽2、通孔3、生物反應區4、彈性立體填料5、轉籠6、傳動裝置7、光照裝置8、溢流堰9、出水槽10、出水口11、排泥口12、曝氣裝置13，其特征在于，所述進水槽2位于整個污水深度處理裝置的外圍，進水槽的一側設有污水進水口1，進水槽底部均勻分布6個通孔3;所述進水槽底部通孔與生物反應區4相通;所述生物反應區4包括內部彈性立體填料5和轉籠6;所述轉籠6上連接有傳動裝置7;所述光照裝置8對稱分布在生物反應區4兩側;所述出水槽10位于光照裝置8外側，出水槽底部設有一污水出水口11;所述曝氣裝置13位于整個污水深度處理裝置的底部;所述污水深度處理裝置的底部還設有排泥口12。

　　2.根據權利要求1所述的一種基于固定化藻菌體系的污水深度處理裝置，其特征在于：所述生物反應區藻菌干重總質量投加濃度為0.3 g/L，藻菌干重比為1:5~5:1。

　　3.根據權利要求1所述的一種基于固定化藻菌體系的污水深度處理裝置，其特征在于：所述污水深度處理裝置為一種周進周出幅流式固定化藻菌體系污水深度處理裝置。

　　4.根據權利要求1所述的一種基于固定化藻菌體系的污水深度處理裝置，其特征在于：所述填料材料為聚乙烯彈性立體填料。

　　5.根據權利要求1和2所述的一種基于固定化藻菌體系的污水深度處理裝置，其特征在于：所述藻類為絲狀短帶鞘藻。

　　6.根據權利要求1所述的一種基于固定化藻菌體系的污水深度處理裝置，其特征在于：所述光照裝置為可活動抽出的燈箱。

　　說明書

　　一種基于固定化藻菌體系的污水深度處理裝置

　　技術領域

　　本發明屬于污水深度處理領域，具體涉及一種適用于污水深度處理的生物反應裝置。

　　技術背景

　　大量含氮磷的工農業廢水和生活污水排入水體，導致我國湖泊和河流等水域的富營養化問題非常突出，嚴重威脅著水生生態平衡和飲用水安全。

　　目前，我國城鎮污水廠普遍面臨著經現有常規二級處理后出水中氮磷含量仍然較高，不能穩定達標排放的問題(城鎮污水處理廠污染物一級A排放標準GB18918-2002)。為提高脫氮除磷效率，城鎮污水廠主要采用加大化學試劑投加量的技術工藝強化，但此方法存在成本較高、易產生二次污染等問題。

　　藻菌體系是一種在自然界中廣泛存在的藻與菌的共生體系，將該體系固定化后用于城鎮污水深度處理，具有處理效率高、成本低且二次污染少的優點。目前，固定化藻菌污水深度處理裝置所采用的固定化形式主要分為內固定和外固定，內固定化一般采用包埋法，具體有兩類：一類是天然高分子凝膠載體，如瓊脂、海藻酸鈉等;另一類是有機合成高分子凝膠載體，如聚丙烯酰胺凝膠、聚乙烯醇凝膠等，部分有機類包埋材料具有毒性，在污水處理中會產生二次污染。包埋法普遍存在固定化強度不高的問題，載體易溶解，影響處理效果。同時，包埋法操作較為復雜，處理成本高;外固定化主要采用掛膜法，該方法操作簡單，成本較低，易于工程化應用，常用的有接種掛膜法和自然掛膜法。接種掛膜法相較于自然掛膜法，具有掛膜周期短、生物量多、生物膜結構致密等優點，在實際運用中具有更強的適應能力。

　　發明內容

　　針對上述情況，本發明提供一種基于固定化藻菌體系的污水深度處理裝置，采用接種掛膜法固定，可實現氮磷同步去除，操作簡單，且能有效防止二次污染;以聚乙烯彈性立體填料作為掛膜載體，具有很強的抗沖擊負荷能力，便于藻菌回收利用;藻類為城鎮污水處理廠污水中篩選出的優勢絲狀藻種;菌類則由氧化溝活性污泥馴化而來，因此，在實際污水處理上具有很好的適應性和運用前景。

　　本發明解決的技術方案是，包括進水口、進水槽、通孔、生物反應區、彈性立體填料、轉籠、傳動裝置、光照裝置、溢流堰、出水槽、出水口、排泥口、曝氣裝置;所述進水槽位于整個污水深度處理裝置的外圍，進水槽的一側設有污水進水口，進水槽底部均勻分布6個通孔;所述進水槽底部通孔與生物反應區相通;所述生物反應區包括內部彈性立體填料和轉籠;所述轉籠上連接有傳動裝置;所述光照裝置對稱設置在生物反應區兩側;所述出水槽位于光照裝置外側，出水槽底部設有一污水出水口;所述曝氣裝置位于整個污水深度處理裝置的底部;所述污水深度處理裝置的底部還設有排泥口。

　　本發明的一種基于固定化藻菌體系的污水深度處理裝置進一步設置：在聚乙烯彈性立體填料上按藻菌干重總質量濃度0.3g/L，藻菌干重比1:5～5:1投加短帶鞘藻和馴化后的活性污泥。

　　本發明的一種基于固定化藻菌體系的污水深度處理裝置進一步設置：光照裝置為可活動抽出燈箱。

　　本發明的一種基于固定化藻菌體系的污水深度處理裝置進一步設置：出水槽內壁上方設有溢流堰。

　　本發明具有以下有益效果：

　　(1)本發明提供了一種以聚乙烯彈性立體填料作為掛膜載體，以城鎮污水處理廠污水中篩選出的優勢絲狀藻種—短帶鞘藻為藻源，與經馴化后的城鎮污水廠氧化溝活性污泥為菌種構建了藻菌體系。該藻菌體系適合城鎮污水處理廠水質，脫氮除磷效率高、運行成本低，具有抗沖擊負荷能力，同時便于藻菌回收利用。

　　(2)本發明光照裝置為可活動抽出的燈箱，便于及時清除由于趨光性而生長在燈箱表面的藻類，以持續保證充足的光照，從而實現連續運行。

　　(3)本發明在掛膜完成后無需再啟動曝氣裝置，可利用藻菌體系可互利共生，自給自足，節約了運行成本。

　　(4)本發明提供了一種周進周出的幅流式布水均勻的固定化藻菌體系污水深度處理裝置，為城鎮污水深度處理提供了新思路。
