申請日2016.05.26

　　公開(公告)日2016.08.17

　　IPC分類號C02F1/04

　　摘要

　　本發明提供了一種高含鹽量廢水的蒸發處理系統，該系統包括蒸汽產生裝置和蒸發裝置，蒸發裝置的頂部分別連接排氣裝置和送水裝置;蒸發裝置的底部分別連接送氣裝置和排水裝置;排氣裝置和送氣裝置分別與蒸汽產生裝置相連通;蒸發裝置的頂部設置有噴淋部件，噴淋部件的下方設置有非金屬的導熱蒸發列管。本發明提供的高含鹽量廢水的蒸發處理系統通過加熱水的方式提供高溫蒸汽，高溫蒸汽與高含鹽量廢水在非金屬的導熱蒸發列管處進行熱交換，實現高含鹽量廢水的蒸發處理，蒸發處理過程中不會產生結垢，且產生的蒸汽與導熱蒸發列管中未形成水的高溫蒸汽一起通過排氣裝置排入蒸汽產生裝置中，實現熱能的回收，進而實現熱能的合理利用，節約資源。

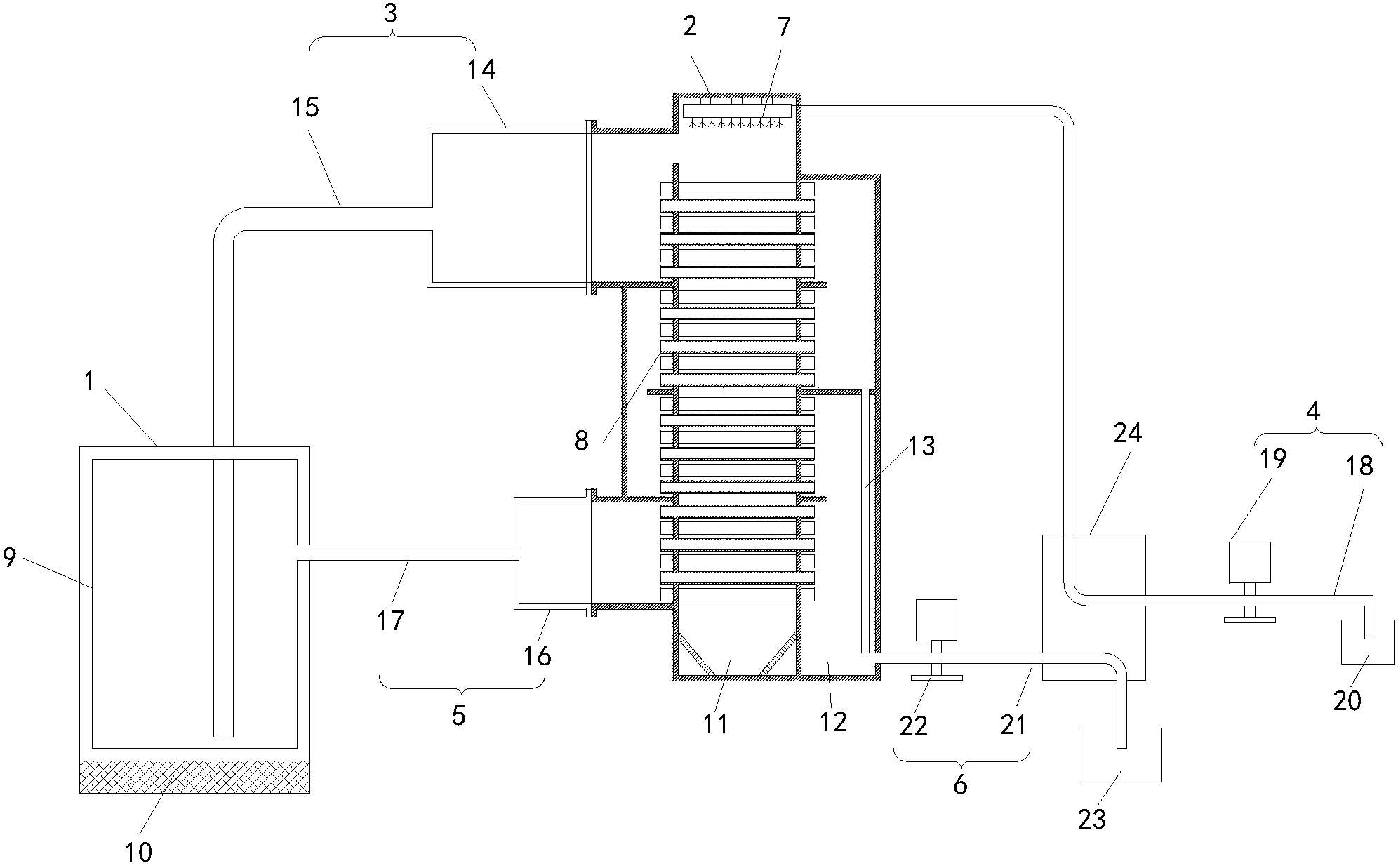

　　摘要附圖



　　權利要求書

　　1.一種高含鹽量廢水的蒸發處理系統，其特征在于，所述蒸發處理系統包括蒸汽產生裝置(1)和蒸發裝置(2)，其中，

　　所述蒸發裝置(2)的頂部分別連接排氣裝置(3)和送水裝置(4);

　　所述蒸發裝置(2)的底部分別連接送氣裝置(5)和排水裝置(6);

　　所述排氣裝置(3)和所述送氣裝置(5)分別與所述蒸汽產生裝置(1)相連通;

　　所述蒸發裝置(2)的頂部設置有噴淋部件(7)，所述噴淋部件(7)的下方設置有非金屬的導熱蒸發列管(8)。

　　2.根據權利要求1所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述蒸汽產生裝置(1)包括罐體(9)和設置于所述罐體(9)底部的電磁加熱器(10)。

　　3.根據權利要求1所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述蒸發裝置(2)的底部設置并行排列的收集器(11)和水箱(12);所述蒸發裝置(2)還包括回流管(13)，所述回流管(13)的兩端分別連通所述導熱蒸發列管(8)和所述水箱(12)。

　　4.根據權利要求3所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述非金屬的導熱蒸發列管(8)和所述水箱(12)為石墨聚丙烯材質的所述導熱蒸發列管(8)和所述水箱(12)。

　　5.根據權利要求1所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述排氣裝置(3)包括壓力風機(14)和排氣管(15)，所述壓力風機(14)分別連通所述蒸發裝置(2)的頂部和所述排氣管(15)的一端，且所述排氣管(15)的另一端位于所述蒸汽產生裝置(1)內部的底端。

　　6.根據權利要求1所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述送氣裝置(5)包括送氣裝置(16)和送氣管(17)，所述送氣裝置(16)分別連通所述蒸發裝置(2)的底部和所述送氣管(17)的一端，且所述送氣管(17)的另一端與所述蒸汽產生裝置(1)相連通。

　　7.根據權利要求1所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述送水裝置(4)包括送水管(18)和設置于所述送水管(18)上的計量泵(19)，所述送水管(18)的兩端分別連接所述噴淋部件(7)和廢水池(20)。

　　8.根據權利要求7所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述排水裝置(6)包括排水管(21)和設置于所述排水管(21)上的水泵(22)，所述排水管(21)的兩端分別連接所述蒸發裝置(2)的水箱(12)和清水池(23)。

　　9.根據權利要求8所述的高含鹽量廢水的蒸發處理系統，其特征在于，所述送水裝置(4)還包括換熱器(24)，所述送水管(18)和所述排水管(21)均通過所述換熱器(24)，所述換熱器(24)位于所述計量泵(19)與所述噴淋部件(7)之間，且換熱器(24)位于所述水泵(22)與所述清水池(23)之間。

　　10.一種如權利要求1所述的高含鹽量廢水的處理方法，其特征在于，所述處理方法包括：

　　啟動蒸汽產生裝置的生產模式，產生高溫蒸汽;

　　將所述蒸汽產生裝置的生產模式調整為工作模式;

　　開啟送氣裝置，以使高溫蒸汽從蒸發裝置的底部進入導熱蒸發列管內;

　　開啟排氣裝置，以使進入導熱蒸發列管內的高溫蒸汽從導熱蒸發列管的頂部排入蒸汽產生裝置中;

　　所述高溫蒸汽循環流通后，開啟送水裝置，以使廢水通過噴淋部件噴出至導熱蒸發列管上進行蒸發;

　　開啟排水裝置;

　　蒸發過程中導熱蒸發列管內冷凝的高溫清水通過排水裝置排入清水池中;

　　蒸發過程中的結晶析出物落入蒸發裝置底部的收集器中;

　　蒸發過程中廢水吸熱產生的蒸汽通過排氣裝置排入蒸汽產生裝置中。

　　說明書

　　一種高含鹽量廢水的蒸發處理系統及處理方法

　　技術領域

　　本發明涉及廢水處理技術領域，尤其涉及一種高含鹽量廢水的蒸發處理系統及處理方法。

　　背景技術

　　廢水是生活中排出的水及徑流雨水的總稱，其包括生活污水、工業廢水及初雨徑流排入的其它無用水，其中，生活污水和工業廢水占據了絕大部分。目前，水資源缺乏，廢水經過一定處理后能夠再次應用于生活及生產中，因此，廢水的處理也就顯得尤為重要。

　　隨著工業化的發展，化工廠生產、石油和天然氣的采集加工過程中均會排出大量的工業廢水且還有其它途徑產生工業廢水，因而工業廢水的水量也逐年增加。高含鹽量高結垢率的廢水是工業廢水中的一種，其總含鹽量至少占廢水質量的1%。高含鹽量高結垢率的廢水成分復雜，含有包含Cl-、SO42-、Na+、Ca2+等多種鹽類物質，有機物的種類及化學性質差異較大，固體懸浮物含量較高，水的硬度較大。

　　目前對于高含鹽量高結垢率的廢水的處理一般采用水分蒸發的方式進行。由于高含鹽量高結垢率的廢水含鹽量較高、固體懸浮物含量高、硬度大，現有的廢水處理裝置在進行高含鹽量高結垢率的廢水處理時，容易結垢，影響蒸發的正常進行。結垢后的廢水處理裝置再進行廢水處理時就會消耗大量的能量，且廢水處理裝置還需要定期進行結垢處理，工程浩大，浪費巨大的人力及物力資源。

　　發明內容

　　為克服相關技術中存在的問題，本發明提供一種高含鹽量廢水的蒸發處理系統及處理方法。

　　本發明提供的高含鹽量廢水的蒸發處理系統包括蒸汽產生裝置和蒸發裝置，其中，所述蒸發裝置的頂部分別連接排氣裝置和送水裝置;所述蒸發裝置的底部分別連接送氣裝置和排水裝置;所述排氣裝置和所述送氣裝置分別與所述蒸汽產生裝置相連通;所述蒸發裝置的頂部設置有噴淋部件，所述噴淋部件的下方設置有非金屬的導熱蒸發列管。

　　優選地，所述蒸汽產生裝置包括罐體和設置于所述罐體底部的電磁加熱器。

　　優選地，所述蒸發裝置的底部設置并行排列的收集器和水箱;所述蒸發裝置還包括回流管，所述回流管的兩端分別連通所述導熱蒸發列管和所述水箱。

　　優選地，所述非金屬的導熱蒸發列管和所述水箱為石墨聚丙烯材質的所述導熱蒸發列管和所述水箱。

　　優選地，所述排氣裝置包括壓力風機和排氣管，所述壓力風機分別連通所述蒸發裝置的頂部和所述排氣管的一端，且所述排氣管的另一端位于所述蒸汽產生裝置內部的底端。

　　優選地，所述送氣裝置包括送氣裝置和送氣管，所述送氣裝置分別連通所述蒸發裝置的底部和所述送氣管的一端，且所述送氣管的另一端與所述蒸汽產生裝置相連通。

　　優選地，所述送水裝置包括送水管和設置于所述送水管上的計量泵，所述送水管的兩端分別連接所述噴淋部件和廢水池。

　　優選地，所述排水裝置包括排水管和設置于所述排水管上的水泵，所述排水管的兩端分別連接所述蒸發裝置的水箱和清水池。

　　優選地，所述送水裝置還包括換熱器，所述送水管和所述排水管均通過所述換熱器，所述換熱器位于所述計量泵與所述噴淋部件之間，且換熱器位于所述水泵與所述清水池之間。

　　本發明還提供了一種高含鹽量廢水的處理方法，所述處理方法包括：

　　啟動蒸汽產生裝置的生產模式，產生高溫蒸汽;

　　將所述蒸汽產生裝置的生產模式調整為工作模式;

　　開啟送氣裝置，以使高溫蒸汽從蒸發裝置的底部進入導熱蒸發列管內;

　　開啟排氣裝置，以使進入導熱蒸發列管內的高溫蒸汽從導熱蒸發列管的頂部排入蒸汽產生裝置中;

　　所述高溫蒸汽循環流通后，開啟送水裝置，以使廢水通過噴淋部件噴出至導熱蒸發列管上進行蒸發;

　　開啟排水裝置，以使蒸發過程中導熱蒸發列管內冷凝的高溫清水通過排水裝置排入清水池中;

　　蒸發過程中的結晶析出物落入蒸發裝置底部的收集器中;

　　蒸發過程中廢水吸熱產生的蒸汽通過排氣裝置排入蒸汽產生裝置中。

　　本發明的實施例提供的技術方案可以包括以下有益效果：

　　本發明提供的高含鹽量廢水的蒸發處理系統包括蒸汽產生裝置和蒸發裝置，其中，所述蒸發裝置的頂部分別連接排氣裝置和送水裝置;所述蒸發裝置的底部分別連接送氣裝置和排水裝置;所述排氣裝置和所述送氣裝置分別與所述蒸汽產生裝置相連通;所述蒸發裝置的頂部設置有噴淋部件，所述噴淋部件的下方設置有非金屬的導熱蒸發列管。本發明提供的高含鹽量廢水的蒸發處理系統通過蒸汽產生裝置產生高溫蒸汽，所產生的高溫蒸汽通過送氣裝置由蒸發裝置的底部送入導熱蒸發列管中，高溫蒸汽在導熱蒸發列管中由下而上運行。由于導熱蒸發列管的內部有高溫蒸汽，因此，導熱蒸發列管具有很高的溫度。當送水裝置開啟后，高含鹽量廢水通過蒸發裝置頂部的噴淋部件噴淋至導熱蒸發列管上，高含鹽量廢水碰觸到高溫的導熱蒸發列管后進行蒸發。由于導熱蒸發列管為非金屬材質，因而高含鹽量廢水蒸發過程中所析出的鹽類等結晶物質不會在導熱蒸發列管的表面上結垢，而是在自身重力的作用下落入蒸發裝置的底部，進而說明在使用本發明提供的高含鹽量廢水的蒸發處理系統在進行高含鹽量廢水處理時不會影響高含鹽量廢水的正常處理。在蒸發過程中，高含鹽量廢水與高溫的導熱蒸發列管接觸后，由于熱交換，導熱蒸發列管內會有水形成，而蒸發裝置中會產生蒸汽，所形成的水通過排水裝置排出，所產生的蒸汽以及導熱蒸發列管中未形成水的高溫蒸汽則一起通過排氣裝置排入蒸汽產生裝置中，實現熱能的回收，進而實現熱能的合理利用，節約資源。

　　應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本發明。
