申請日2016.05.26

　　公開(公告)日2016.07.20

　　IPC分類號C02F3/08; C02F9/14

　　摘要

　　本發明屬于水處理設備領域，尤其涉及一種旋轉式污水處理裝置，所述旋轉式污水處理裝置包括：筒體，其為圓柱形，所述筒體內部設有至少兩個呈放射狀安裝的過濾板，所述過濾板的連接處通過轉動軸相連，所述轉動軸與電機的輸出軸相連，所述筒體上開有進水口和出水口，所述進水口和出水口之間設有弧形擋板，所述弧形擋板一端旋轉連接于筒體的內壁上，且所述弧形擋板的弧度與所述筒體的弧度相同，使所述弧形擋板與所述筒體的內壁相貼合，所述弧形擋板的兩端的直線距離與所述過濾板的寬度相同。本發明可提供一種可以自動更換過濾板，從而增加工作周期的旋轉式污水處理裝置。

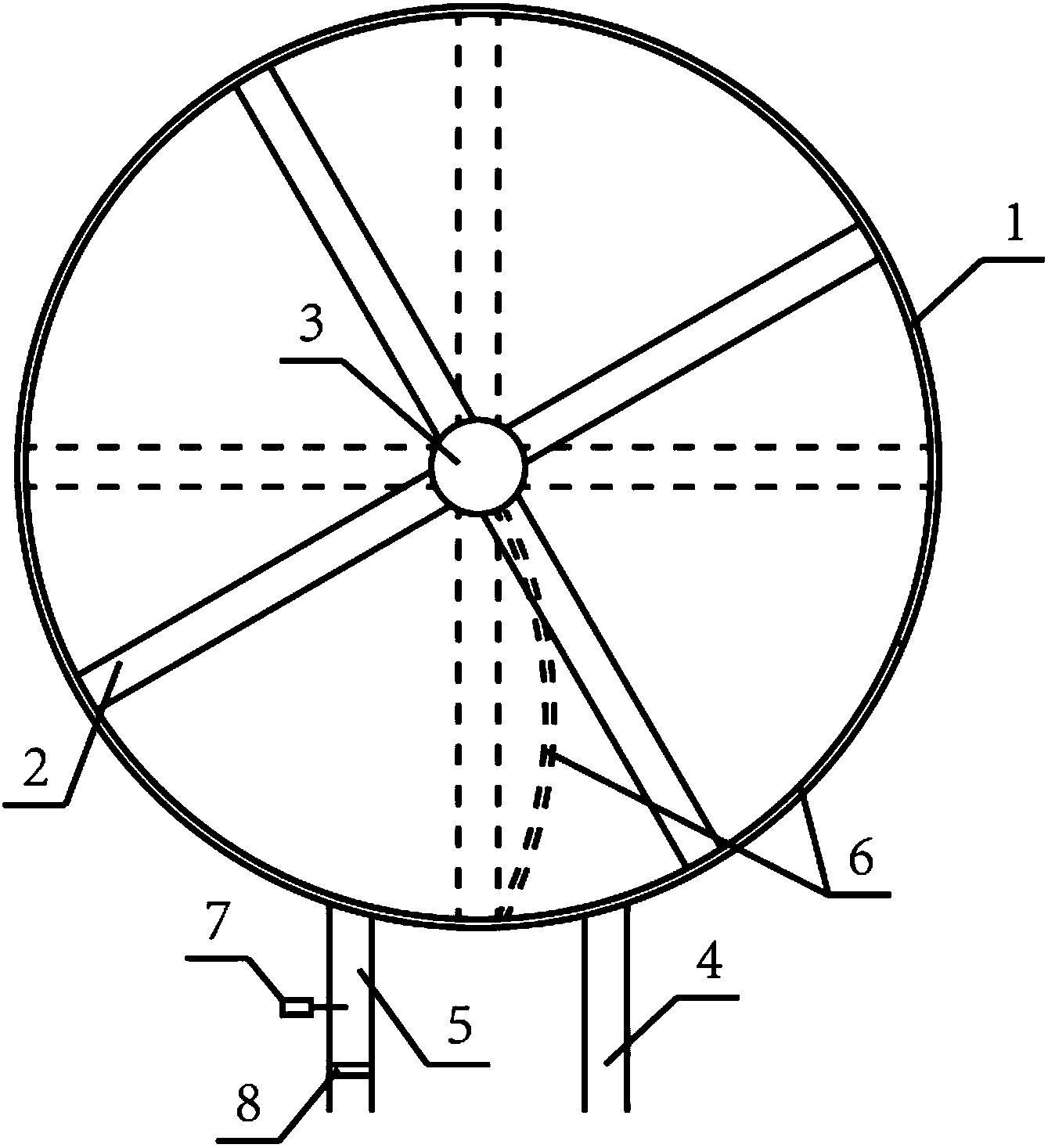

　　摘要附圖



　　權利要求書

　　1.一種旋轉式污水處理裝置，其特征在于：所述旋轉式污水處理裝置包括：筒體，其為圓柱形，所述筒體內部設有至少兩個呈放射狀安裝的過濾板，所述過濾板的連接處通過轉動軸相連，所述轉動軸與電機的輸出軸相連，所述筒體上開有進水口和出水口，所述進水口和出水口之間設有弧形擋板，所述弧形擋板一端旋轉連接于筒體的內壁上，且所述弧形擋板的弧度與所述筒體的弧度相同，使所述弧形擋板與所述筒體的內壁相貼合，所述弧形擋板的兩端的直線距離與所述過濾板的寬度相同。

　　2.根據權利要求1所述的旋轉式污水處理裝置，其特征在于：所述電機為步進電機，所述步進電機與控制器相連，所述控制器內設有計時模塊。

　　3.根據權利要求1所述的旋轉式污水處理裝置，其特征在于：所述電機為伺服電機，所述伺服電機通過控制器與濁度儀相連，所述濁度儀被設置在出水口。

　　4.根據權利要求1-3中任一項所述的旋轉式污水處理裝置，其特征在于：所述出水口處設有保安過濾器。

　　說明書

　　一種旋轉式污水處理裝置

　　技術領域

　　本發明屬于水處理設備領域，尤其涉及一種旋轉式污水處理裝置。

　　背景技術

　　污水處理，為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活�，F(xiàn)在常見的污水處理裝置普遍存在設計不合理的問題，使得工作效率較低，工作強度較低，不能滿足使用的要求。為解決這一問題，中國專利ZL201520801066.0于2016年3月2日公開了水動力生物轉盤污水處理設備，包括污水槽和生物轉盤，污水槽下游端設有出水口，其特征在于，所述生物轉盤上設置有水斗，水流通過進水系統進入水斗，利用積存在水斗中的水的重力，推動所述生物轉盤旋轉。然而該實用新型存在著過濾精度不高的缺點。

　　因此，基于這些問題，提供一種可以自動更換過濾板，從而增加工作周期的旋轉式污水處理裝置具有重要的現實意義。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種可以自動更換過濾板，從而增加工作周期的旋轉式污水處理裝置。

　　本發明解決其技術問題是采取以下技術方案實現的：

　　一種旋轉式污水處理裝置，所述旋轉式污水處理裝置包括：筒體，其為圓柱形，所述筒體內部設有至少兩個呈放射狀安裝的過濾板，所述過濾板的連接處通過轉動軸相連，所述轉動軸與電機的輸出軸相連，所述筒體上開有進水口和出水口，所述進水口和出水口之間設有弧形擋板，所述弧形擋板一端旋轉連接于筒體的內壁上，且所述弧形擋板的弧度與所述筒體的弧度相同，使所述弧形擋板與所述筒體的內壁相貼合，所述弧形擋板的兩端的直線距離與所述過濾板的寬度相同。

　　在上述的旋轉式污水處理裝置中，進一步的，所述電機為步進電機，所述步進電機與控制器相連，所述控制器內設有計時模塊。

　　在上述的旋轉式污水處理裝置中，進一步的，所述電機為伺服電機，所述伺服電機通過控制器與濁度儀相連，所述濁度儀被設置在出水口。

　　在上述的旋轉式污水處理裝置中，進一步的，所述出水口處設有保安過濾器。

　　本發明的優點和積極效果是：

　　1、本發明采用旋轉式過濾裝置，可以自動更換過濾板，從而增加工作周期。

　　2、本發明通過設有濁度儀，當出水不符合要求時，自動更換過濾板。
