申請日2016.05.26

　　公開(公告)日2016.08.10

　　IPC分類號C02F1/32

　　摘要

　　本發明涉及一種污水處理中的殺菌裝置及工作方法，其中污水處理中的殺菌裝置包括可用于輸送污水的三通管或四通管，所述三通管或四通管相對的兩通口為污水的進水口和出水口，所述三通管或四通管的另外通口內設有可拆裝連接的UVLED燈體。本發明污水處理中的殺菌裝置及工作方法的優點：本發明在輸水過程中，啟動UVLED燈工作，在UVLED燈紫外光作用下，使污水中的微生物細胞DNA發生斷裂或發生光化學聚合反應，從而散失自我復制和繁殖能力，造成生產性細胞死亡和再生性細胞的死亡，達到殺菌消毒的目的。

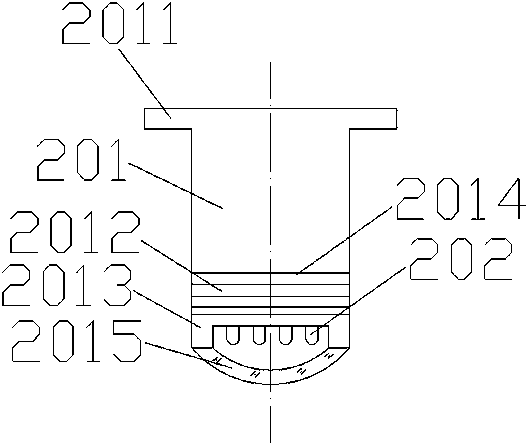

　　摘要附圖



　　權利要求書

　　1.一種污水處理中的殺菌裝置，其特征在于：包括可用于輸送污水的三通管或四通管，所述三通管或四通管相對的兩通口為污水的進水口和出水口，所述三通管或四通管的另外通口內設有可拆裝連接的UVLED燈體。

　　2.根據權利要求1所述的污水處理中的殺菌裝置，其特征在于：所述可拆裝連接的UVLED燈體包括燈座和設在燈座內的UVLED燈。

　　3.根據權利要求2所述的污水處理中的殺菌裝置，其特征在于：所述燈座包括法蘭盤、設在法蘭盤內側面的散熱翅片和設在散熱翅片內側面的燈槽。

　　4.根據權利要求3所述的污水處理中的殺菌裝置，其特征在于：所述散熱翅片由多片不銹鋼薄片間隔疊置而成。

　　5.根據權利要求4所述的污水處理中的殺菌裝置，其特征在于：所述燈槽為圓形凹槽，在槽內布設有多個UVLED燈，該燈槽表面設有石英玻璃罩。

　　6.根據權利要求5所述的污水處理中的殺菌裝置，其特征在于：所述散熱翅片最靠內的不銹鋼薄片與三通管或四通管內壁面相平齊。

　　7.根據權利要求5所述的污水處理中的殺菌裝置，其特征在于：所述散熱翅片的各不銹鋼薄片相互平行，且與污水進、出水口中心連線平行。

　　8.一種污水處理中殺菌裝置的使用方法，其特征在于：所述污水處理中的殺菌裝置包括可用于輸送污水的三通管或四通管，所述三通管或四通管相對的兩通口為污水的進水口和出水口，所述三通管或四通管的另外通口內設有可拆裝連接的UVLED 燈體;使用時，污水從三通管或四通管的進水口進入，從三通管或四通管的出水口輸出，在輸水過程中，啟動UVLED燈工作，在UVLED燈紫外光作用下，使污水中的微生物細胞DNA發生斷裂或發生光化學聚合反應，散失復制和繁殖能力，通過UVLED燈的可拆裝連接，便于拆卸后清潔。

　　9.根據權利要求8所述污水處理中殺菌裝置的使用方法，其特征在于：通過多片間隔疊置的不銹鋼薄片進行散熱，紫外光通過石英玻璃罩可對污水進行殺菌處理。

　　說明書

　　污水處理中的殺菌裝置及工作方法

　　技術領域：

　　本發明涉及一種污水處理中的殺菌裝置及工作方法。

　　背景技術：

　　污水，通常指受一定污染的、來自生活和生產的排出水。污水主要有生活污水、工業廢水和初期雨水。污水的主要污染物有病原體污染物、耗氧污染物、植物營養物和有毒污染物等。

　　目前為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程為污水處理 (sewage treatment,wastewater treatment)，污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　但目前的污水處理設備結構較復雜，無法實現對微生物進行殺滅。

　　發明內容：

　　本發明的目的在于提供一種污水處理中的殺菌裝置及工作方法，該污水處理中的殺菌裝置結構簡單、設計合理，有利于實現對污水中微生物的殺滅。

　　本發明污水處理中的殺菌裝置，其特征在于：包括可用于輸送污水的三通管或四通管，所述三通管或四通管相對的兩通口為污水的進水口和出水口，所述三通管或四通管的另外通口內設有可拆裝連接的UVLED燈體。

　　進一步的，上述可拆裝連接的UVLED燈體包括燈座和設在燈座內的UVLED 燈。

　　進一步的，上述燈座包括法蘭盤、設在法蘭盤內側面的散熱翅片和設在散熱翅片內側面的燈槽。

　　進一步的，上述散熱翅片由多片不銹鋼薄片間隔疊置而成。

　　進一步的，上述燈槽為圓形凹槽，在槽內布設有多個UVLED燈，該燈槽表面設有石英玻璃罩。

　　進一步的，上述散熱翅片最靠內的不銹鋼薄片與三通管或四通管內壁面相平齊。

　　進一步的，上述散熱翅片的各不銹鋼薄片相互平行，且與污水進、出水口中心連線平行。

　　本發明污水處理中殺菌裝置的使用方法，其特征在于：所述污水處理中的殺菌裝置包括可用于輸送污水的三通管或四通管，所述三通管或四通管相對的兩通口為污水的進水口和出水口，所述三通管或四通管的另外通口內設有可拆裝連接的UVLED燈體;使用時，污水從三通管或四通管的進水口進入，從三通管或四通管的出水口輸出，在輸水過程中，啟動UVLED燈工作，在UVLED燈的作用下，使污水中的微生物細胞DNA發生斷裂或發生光化學聚合反應，散失復制和繁殖能力，通過UVLED燈的可拆裝連接，便于拆卸后清潔。

　　進一步的，通過多片間隔疊置的不銹鋼薄片進行散熱，由石英玻璃罩可對污水進行聚光處理。

　　本發明污水處理中的殺菌裝置及工作方法的優點：本發明在輸水過程中，啟動UVLED燈工作，在UVLED燈的作用下，使污水中的微生物細胞DNA發生斷裂或發生光化學聚合反應，從而散失自我復制和繁殖能力，造成生產性細胞死亡和再生性細胞的死亡，達到殺菌消毒的目的。
