申請日2016.05.04

　　公開(公告)日2016.08.17

　　IPC分類號C02F11/12

　　摘要

　　本發明公開了一種可以處理污泥的陽光房及其處理工藝，包括本體、保溫墻、翻拋機、平板干化元件、軟管和蒸汽進汽總管道，所述軟管包括輸水軟管和進汽軟管，本體包括地板、主體和屋頂，本體采用不對稱結構，屋頂設置有抽氣孔，屋頂?shù)膬?nèi)部設置有積水槽，主體的外部設置有保溫墻，翻拋機與進泥口相連，平板干化元件位于翻拋機的下方并且平板干化元件的下端設置有輸水軟管、保溫層、支撐柱、進汽軟管、輸水總管道和蒸汽進汽總管道，平板干化元件末端設置有干泥掉落軌道，干泥掉落軌道與皮帶輸送系統相連。本發明通過采用依次通入蒸汽、高溫?zé)煔夂蜔峄旌蠚怏w為濕污泥進行干燥，平板干燥元件兩側還設置有鼓風裝置，可以將污泥快速干燥，并且實現氣體的循環利用。

　　權利要求書

　　1.一種可以處理污泥的陽光房及其處理工藝，其特征在于，包括本體、保溫墻、翻拋機、平板干化元件、軟管和蒸汽進汽總管道，所述軟管包括輸水軟管和進汽軟管，本體包括地板、主體和屋頂，本體采用不對稱結構，屋頂?shù)捻敹嗽O(shè)置有抽氣孔并且屋頂采用玻璃材料制作，屋頂?shù)膬?nèi)部設置有積水槽，主體的外部設置有保溫墻，翻拋機安裝在主體的內部并且翻拋機與進泥口相連，平板干化元件位于翻拋機的下方并且平板干化元件的下端設置有輸水軟管、保溫層、支撐柱、進汽軟管、輸水總管道和蒸汽進汽總管道，輸水軟管與輸水總管道連通，進汽軟管與蒸汽進汽總管道連通，保溫層位于支撐柱和平板干化元件之間，平板干化元件末端設置有干泥掉落軌道，干泥掉落軌道與皮帶輸送系統相連。

　　2.根據權利要求1所述的可以處理污泥的陽光房，其特征在于，所述平板干化元件兩側設置有鼓風裝置。

　　3.一種如權利要求1所述的可以處理污泥的陽光房的處理工藝，其特征在于，具體步驟如下：

　　步驟一，翻拋機移動至最上端的位置時，進泥口自動倒入污泥，然后翻拋機一邊移動一邊翻拋污泥，翻拋機末尾的撥動器控制好角度后隨著翻拋機的移動而撥動污泥，使污泥往左方撥動并均勻的平鋪在平板干化元件上;

　　步驟二，陽光房的屋頂蓄積了大量的熱混合氣體，當污泥均勻的平鋪在平板干化元件上時，屋頂?shù)臒峄旌蠚怏w由抽氣孔抽出至平板干化元件，蒸汽和高溫?zé)煔馔ㄟ^(guò)進汽軟管以及蒸汽進汽總管道輸送至平板干化元件;

　　步驟三，蒸汽、高溫?zé)煔夂蜔峄旌蠚怏w將熱量傳遞給污泥的同時，鼓風裝置在吹風，平板干化元件中首先通入溫度最高的蒸汽對含水量高的污泥加熱，含水量降至一定程度后通入高溫?zé)煔饫^續對污泥加熱，最后通入熱混合氣體加熱，使得污泥干燥;

　　步驟四，蒸汽的溫度逐漸下降變成水從輸水軟管進入輸水總管道排出，高溫?zé)煔鈴妮斔�軟管進入輸水總管道后經過過濾排放，熱混合氣體進入輸水總管道后排放。

　　說明書

　　一種可以處理污泥的陽光房及其處理工藝

　　技術領域

　　本發明涉及一種房屋，具體是一種可以處理污泥的陽光房及其處理工藝。

　　背景技術

　　污泥是由水和污水處理過程中所產生的固體沉淀物質，污水處理過程所產生的半固態或者固態沉淀物質，污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。污泥的主要特性是含水率高(可高達99%以上)，有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。它是介于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。按照來源來分，污泥可以分為生活污水污泥、工業廢水污泥和給水污泥。目前現有的污泥處理都是采用濃縮、調質、脫水等過程對污泥進行處理，雖然把污泥處理了，但是污泥的干燥速度慢，花費時間長，不利于生產。

　　發明內容

　　本發明的目的在于提供一種可以處理污泥的陽光房及其處理工藝，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

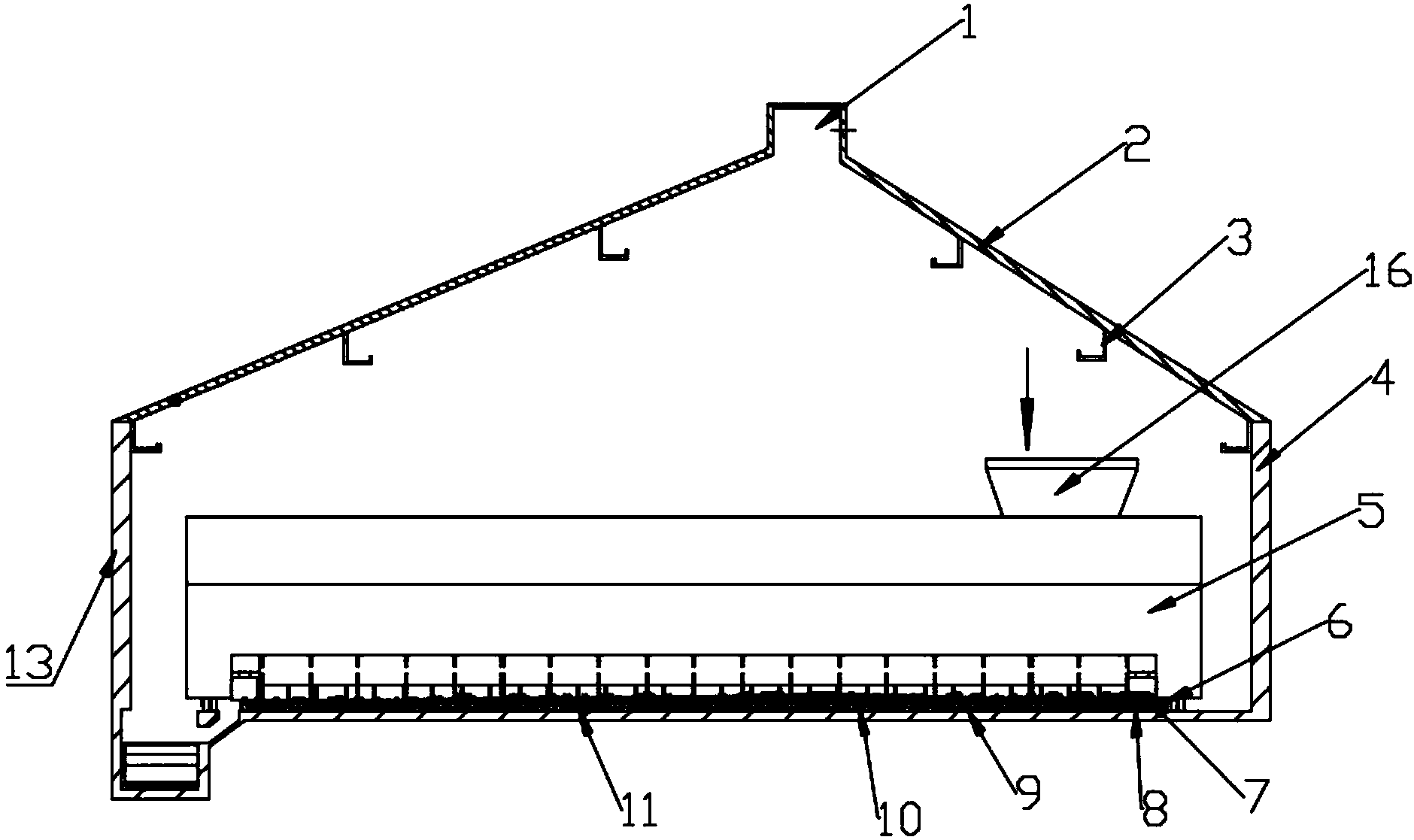

　　一種可以處理污泥的陽光房及其處理工藝，包括本體、保溫墻、翻拋機、平板干化元件、軟管和蒸汽進汽總管道，所述軟管包括輸水軟管和進汽軟管，本體包括地板、主體和屋頂，本體采用不對稱結構，屋頂?shù)捻敹嗽O(shè)置有抽氣孔并且屋頂采用玻璃材料制作，屋頂?shù)膬?nèi)部設置有積水槽，主體的外部設置有保溫墻，翻拋機安裝在主體的內部并且翻拋機與進泥口相連，平板干化元件位于翻拋機的下方并且平板干化元件的下端設置有輸水軟管、保溫層、支撐柱、進汽軟管、輸水總管道和蒸汽進汽總管道，輸水軟管與輸水總管道連通，進汽軟管與蒸汽進汽總管道連通，保溫層位于支撐柱和平板干化元件之間，平板干化元件末端設置有干泥掉落軌道，干泥掉落軌道與皮帶輸送系統相連。

　　作為本發明進一步的方案：平板干化元件兩側設置有鼓風裝置。

　　所述可以處理污泥的陽光房的處理污泥工藝，具體步驟如下：

　　步驟一，翻拋機移動至最上端的位置時，進泥口自動倒入污泥，然后翻拋機一邊移動一邊翻拋污泥，翻拋機末尾的撥動器控制好角度后隨著翻拋機的移動而撥動污泥，使污泥往左方撥動并均勻的平鋪在平板干化元件上;

　　步驟二，陽光房的屋頂蓄積了大量的熱混合氣體，當污泥均勻的平鋪在平板干化元件上時，屋頂?shù)臒峄旌蠚怏w由抽氣孔抽出至平板干化元件，蒸汽和高溫?zé)煔馔ㄟ^(guò)進汽軟管以及蒸汽進汽總管道輸送至平板干化元件;

　　步驟三，蒸汽、高溫?zé)煔夂蜔峄旌蠚怏w將熱量傳遞給污泥的同時，鼓風裝置在吹風，平板干化元件中首先通入溫度最高的蒸汽對含水量高的污泥加熱，含水量降至一定程度后通入高溫?zé)煔饫^續對污泥加熱，最后通入熱混合氣體加熱，使得污泥干燥;

　　步驟四，蒸汽的溫度逐漸下降變成水從輸水軟管進入輸水總管道排出，高溫?zé)煔鈴妮斔�軟管進入輸水總管道后經過過濾排放，熱混合氣體進入輸水總管道后排放。

　　與現有技術相比，本發明的有益效果是：本發明結構簡單，設計合理，工藝過程簡單，通過采用依次通入蒸汽、高溫?zé)煔夂蜔峄旌蠚怏w為濕污泥進行干燥，平板干燥元件兩側還設置有鼓風裝置，可以將污泥快速干燥，并且實現氣體的循環利用。
