申請日2016.05.04

　　公開(公告)日2016.09.07

　　IPC分類號F24H1/00; F24H9/20; C02F1/02

　　摘要

　　本實用新型提供一種回收熱能和回收廢水設備，包括過濾器、水泵、細孔過濾器、熱交換器、水流開關和連接管件，其特征在于：過濾器的出水口和水泵的進水口通過管件連接，水泵的出水口和細孔過濾器的進水口通過管件連接，細孔過濾器的出水口和熱交換器的接口1Q通過管件連接，熱交換器的接口2Q和廢水回收水箱的進水口通過管件連接，熱交換器的接口3Q和補入水接口通過管件連接，熱交換器的接口4Q和水流開關的進水口連接，水流開關用來控制水泵工作，過濾器、細孔過濾器和水泵工作可以回收廢水;廢熱水和補入水在熱交換器內部進行熱交換，回收熱能。本實用新型可以回收95%以上的廢水，如果采用高效的熱交換器，可以回收廢熱水中90%以上的熱能，經濟效益顯著。

　　權利要求書

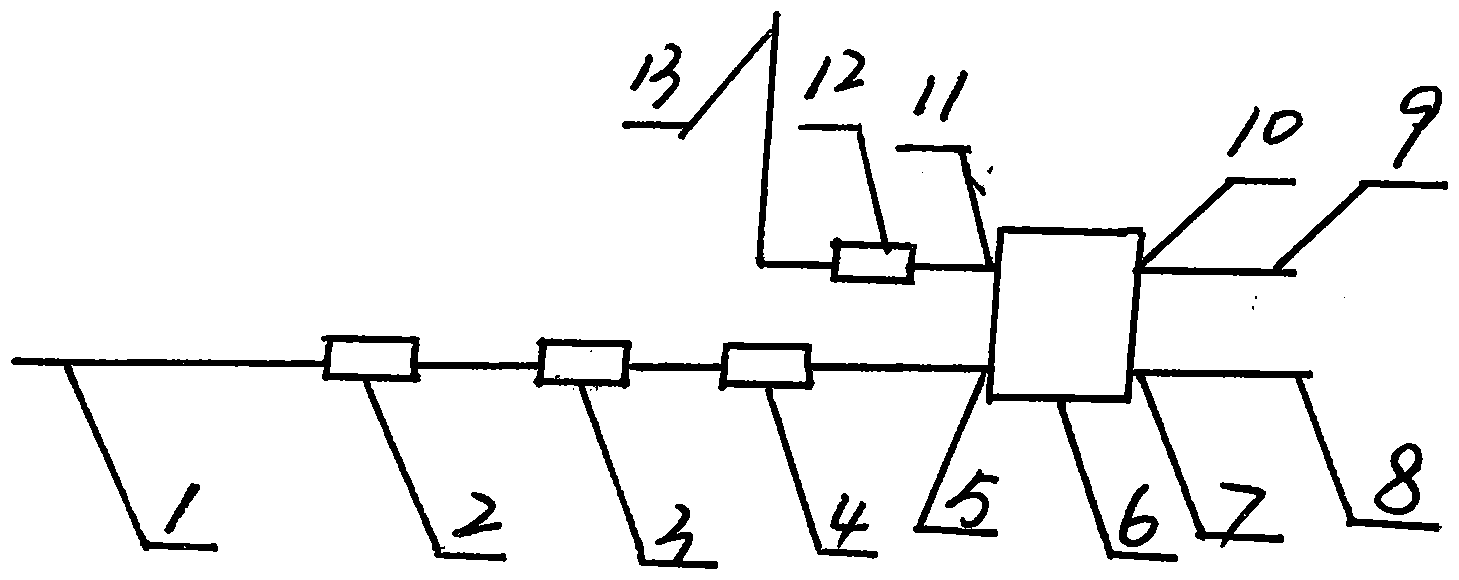

　　1.一種回收熱能和回收廢水設備，包括過濾器、水泵、細孔過濾器、熱交換器、水流開關和連接管件，其特征在于：過濾器的進水口和廢熱水接口通過管件連接，過濾器的出水口和水泵的進水口通過管件連接，水泵的出水口和細孔過濾器的進水口通過管件連接，細孔過濾器的出水口和熱交換器的接口1Q通過管件連接，熱交換器的接口2Q和廢水回收水箱的進水口通過管件連接，熱交換器的接口3Q和補入水接口通過管件連接，熱交換器的接口4Q和水流開關的進水口連接，水流開關的出水口和熱水器或者鍋爐或者熱水水箱的進水口連接，水流開關用來控制水泵工作，過濾器、細孔過濾器和水泵工作可以回收廢水;在使用熱水并產生廢熱水時，熱水器或者鍋爐或者熱水水箱需要補水，廢熱水經過過濾器、細孔過濾器過濾和水泵加壓后，廢熱水和補入水先在熱交換器內部不同管道中反向流動，熱交換后補入水被加熱升溫，回收熱能。

　　說明書

　　回收熱能和回收廢水設備

　　技術領域

　　本實用新型涉及的是熱能回收、廢水過濾回收領域，特別涉及一種回收熱能和回收廢水設備。

　　背景技術

　　目前，在大型使用熱水場所，都是用鍋爐生產熱水后儲存在熱水箱后供人們使用;熱水使用量較小的場所，用熱水器或者小型鍋爐在生產熱水時，同時使用熱水;在日常洗浴中，洗浴后的熱水水溫仍然較高，具有較多的熱能，洗浴后的熱水只要經過簡單的過濾回收，就可以重復使用，在現實生活中，熱水直接從下水道流走，造成了熱能和水的極大浪費。

　　實用新型內容

　　針對上述問題，本實用新型的目的是提供一種回收熱能和回收廢水設備。

　　為實現上述目的，本實用新型用應以下技術方案：

　　本實用新型所述的一種回收熱能和回收廢水設備，包括過濾器、水泵、細孔過濾器、熱交換器、水流開關和連接管件，其特征在于：過濾器的進水口和廢熱水通過管件連接，過濾器的出水口和水泵的進水口通過管件連接，水泵的出水口和細孔過濾器的進水口通過管件連接，細孔過濾器的出水口和熱交換器的接口1Q通過管件連接，熱交換器的接口2Q和廢水回收水箱的進水口通過管件連接，熱交換器的接口3Q和補入水通過管件連接，熱交換器的接口4Q和水流開關的進水口連接，水流開關的出水口和熱水器或者鍋爐或者熱水水箱的進水口連接，水流開關用來控制水泵工作，過濾器、細孔過濾器和水泵工作可以回收廢水;在使用熱水并產生廢熱水時，熱水器或者鍋爐或者熱水水箱需要補水，廢熱水經過過濾器、細孔過濾器過濾和水泵加壓后，廢熱水和補入水先在熱交換器內部不同管道中反向流動，熱交換后補入水被加熱升溫，回收熱能
