1 引言

　　生物炭是環(huán)境生物質(包括農林殘體、動物糞便和污泥等)在完全缺氧或限氧條件下通過低溫熱解(一般≤700 ℃)產(chǎn)生的一類穩(wěn)定難溶、高度芳構化的富碳材料.生物炭因具有成本低廉、吸附能力較強、對水體化學性質干擾較小等優(yōu)點, 作為吸附劑受到研究人員的廣泛關注.我國生物質資源豐富、種類多樣, 每年產(chǎn)生的農林廢棄物就有7億多噸, 將農林廢棄物轉化為生物炭, 再通過不同方式應用于受污染的水體或土壤也為廢棄物的循環(huán)利用、清潔生產(chǎn)提供了更多可能.王震宇等利用花生殼與中藥渣制得的生物炭對Cd2+的吸附量達5.36~14.5 mg·g-1;謝超然等通過核桃青皮制得的生物炭對模擬廢水中Pb2+和Cu2+的去除效果也非常好.此外, 通過改性可以進一步改善生物炭的吸附性能, 常用的改性方法有酸/堿/氧化劑改性、負磁改性、納米改性、無機材料改性等.負磁改性不僅極大地提高了普通生物炭的吸附能力, 還克服了非磁性生物炭固液分離難的問題, 表現(xiàn)出良好的回收再生應用潛力;而且磁性生物炭原材料價格低廉易得, 相較于其他吸附材料具有更大的應用前景.Mohan等(2013)用在400 ℃裂解條件下制備的磁性橡木生物炭(MOWBC)吸附水中的Pb2+和Cd2+, 吸附量分別為30.2 mg·g-1和7.4 mg·g-1, 遠大于未經(jīng)磁化的橡木生物炭的吸附量(2.62 mg·g-1和0.37 mg·g-1).

　　實際污染廢水中不僅含有多種重金屬離子, 還存在著各種陰陽離子、不同形態(tài)的絡合物和有機物等.金屬離子與生物炭之間可能發(fā)生與含氧官能團的離子交換、配合作用、靜電吸附等作用, 還有可能在生物炭表面與磷酸鹽、碳酸鹽形成沉淀;多種離子之間可能存在著協(xié)同、拮抗或競爭等作用.因此, 實際污染廢水中各組分之間的相互作用非常復雜, 吸附機理、吸附容量、吸附順序往往與單一重金屬離子體系研究結果有所不同, 研究生物炭處理實際廢水中重金屬離子的效果具有明顯的現(xiàn)實意義.本研究選用水稻谷殼并對其進行酸改性與負磁, 制備了一種磁性吸附材料, 采用正交實驗研究磁性谷殼生物炭對實際污染廢水中Cd2+和Zn2+的綜合去除效果, 探究影響去除效果的關鍵因素, 考察其再生吸附性能, 以期為磁性谷殼生物炭的實際應用提供參考.

　　2 材料與方法

　　2.1 實驗材料

　　2.1.1 供試水樣

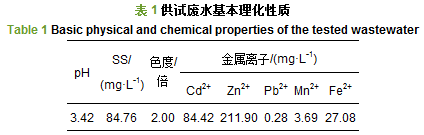

　　實際污染廢水樣品取自江西某冶煉廠制備濃硫酸車間未經(jīng)處理的廢水, 去除浮沫后用15~20 μm定量濾紙過濾, 儲存?zhèn)溆?供試廢水基本性質見表 1.

　　2.1.2 磁性生物炭的制備

　　將已經(jīng)過初步粉碎的谷殼清洗烘干, 400 ℃缺氧加熱4 h使其碳化, 研磨后過100目篩得到谷殼生物炭.用2 mol·L-1的硝酸溶液按液固比10：1(mL：g)與炭化谷殼混合于250 mL錐形瓶中, 瓶口放置彎頸漏斗于110 ℃電熱板上浸泡2 h, 冷卻后用超純水清洗至上清液呈中性, 烘干得到酸改性谷殼生物炭.以物質的量比2：1的FeCl3·6H2O和FeCl2·4H2O制得Fe3O4膠體溶液, 并與酸改性谷殼生物炭約3.8 g一同加入到一定濃度的氨水溶液中, 攪拌30 min后, 分離清洗, 保持生物炭濃度約為23.2 mg·L-1, 按照體積比1：10加入正丙醇溶液后超聲20 min, 消除Cl-、NH4+等離子的影響, 然后向燒杯中加入聚乙二醇使其濃度保持在26.8 mg·L-1左右, 攪拌24 h防止磁粉團結.上述過程完成后, 用磁鐵回收生物炭, 超純水洗滌3次后烘干得到磁性谷殼生物炭(BC-Fe).

　　2.2 實驗方法

　　2.2.1 實驗設計

　　以BC-Fe為吸附劑處理實際污染廢水.通過前期單因素實驗確定對重金屬離子(Cd2+和Zn2+)去除率有明顯影響的4個因子(pH、固液比、轉速、吸附時間)作為實驗影響因素.選用L9(34)型正交表進行實驗設計, 每個因素設置3個水平, 共9組處理, 每組處理重復3次, 實驗設計詳見表 3.第10、11組處理分別為谷殼生物炭和酸改性谷殼生物炭在最佳實驗條件下的吸附實驗結果, 同樣列于表 3, 不計入正交實驗方差分析.

　　在一系列150 mL錐形瓶中, 按正交實驗設計表中所列實驗條件加入50 mL已調好pH的水樣和生物炭, 于25 ℃下置于恒溫振蕩箱中進行吸附實驗.用磁鐵進行固液分離, 谷殼生物炭和酸改性谷殼生物炭靜置沉淀, 溶液用10 mL針孔注射器取樣, 過0.45 μm水相針式濾器, 保存濾液待測.

　　為探究BC-Fe的再生利用性能, 用正交實驗篩選的最佳實驗條件進行吸附實驗, 用磁鐵回收BC-Fe后清洗烘干.用1 mol·L-1的硝酸溶液以100：1的液固比(mL：g)與吸附重金屬后的BC-Fe混合, 于25 ℃、160 r·min-1的恒溫震蕩箱中解吸24 h, 超純水洗至中性后烘至恒重進行下一次吸附實驗.

　　2.2.2 磁性谷殼生物炭表征

　　用比表面積及孔隙分析儀(Micromeritics, ASAP2020 V4.02, 美國)測定BC-Fe的比表面積, 用掃描電子顯微鏡(FEI, Quanta450, 美國)考察其形貌特點, 用傅里葉變換紅外光譜儀(SHIMADZU, IRAffinity-1, 日本)分析BC-Fe的官能團.

　　2.3 樣品分析方法

　　水樣pH值采用酸度計(pHs-3C, 上海精密科學儀器)測定;色度采用稀釋倍數(shù)法測定;水樣金屬離子含量采用ICP-OES (ICP 6300, Thermofisher)進行測定.實驗中所有試劑均為優(yōu)級純或分析純.

　　2.4 數(shù)據(jù)處理方法

　　BC-Fe對實際污染廢水中Cd2+、Zn2+的去除率η計算方法見式(1), 吸附量qt計算方法見式(2).

　　式中, C0為廢水中某重金屬離子的初始濃度(mg·L-1), Ct為某一時刻廢水中該重金屬離子的濃度(mg·L-1), m為BC-Fe的添加量(g), V為水樣體積(L).

　　本試驗中的數(shù)據(jù)結果采用顯著性F測驗和Duncan多重比較法(p<0.05)進行統(tǒng)計分析, 應用Excel 2010、SPSS 19.0和Origin 8.5進行處理.

　　2.5 多指標正交實驗綜合評分法

　　正交實驗的結果依據(jù)多指標正交實驗中的綜合評分法進行分析.綜合評分法是針對各項評價指標量綱不同的情況, 將指標的實驗結果按照評分規(guī)則轉換為無量綱的分數(shù), 進而對實驗結果做出綜合評價的方法.具體來講, 它是針對各項指標對實驗目的重要性有差異的情況, 根據(jù)指標的重要程度給定一個加權系數(shù), 利用評分公式并結合實驗結果對每組實驗進行綜合評分, 再以此分數(shù)作為單一指標進行評價.例如, 對于a指標, 第m組實驗結果最大, 評為最優(yōu), 排第一名, 給10分;第n組實驗結果最小, 排最后一名, 給1分;其余各組實驗該指標的得分依據(jù)其與第一名之間的差異按比例打分, 綜合得分就是該組實驗的各個指標得分之和.本實驗中著重考察BC-Fe對Cd2+的去除率, 故該指標的加權系數(shù)取2, 對Zn2+去除率的加權系數(shù)取1, 則綜合去除效果公式為：G=2×η(Cd2+)+η(Zn2+), 其中, G為綜合評分, η(Cd2+)、η(Zn2+)分別為BC-Fe對Cd2+、Zn2+的去除率.

　　3 結果與分析

　　3.1 BC-Fe的SEM和BET分析

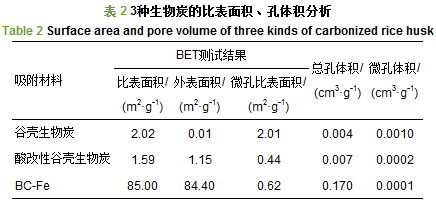

　　圖 1和表 2分別為3種生物炭的SEM圖(加速電壓20 kV, 工作距離7.3 mm, 放大倍數(shù)9000×, 探測器類型ETD)和BET分析結果.可以看出, BC-Fe表面在經(jīng)過改性、負磁處理后變得蓬松且粗糙不平, 表面附著了大量細小顆粒物, 生物炭的比表面積也因表面孔隙和粗糙程度的增加而增大42倍(85.00 m2·g-1).硝酸的氧化性侵蝕疏通了生物炭表面的孔道, 大孔分布增多, 表現(xiàn)為微孔體積(0.0001 cm3·g-1)和微孔比表面積(0.62 m2·g-1)減小, 而總孔體積增大(0.17 cm3·g-1).硝酸改性和負磁處理極大地增加了谷殼生物炭的外表面積(1.15 m2·g-1和84.40 m2·g-1), 微孔數(shù)較少, 與重金屬離子結合時可快速達到吸附平衡.此外, BC-Fe表面出現(xiàn)光亮區(qū)域, 這是由于Fe3O4顆粒附著在生物炭表面所致.

　　3.2 BC-Fe的FTIR分析

　　圖 2為3種生物炭的FTIR譜圖.由圖可知, 硝酸改性和負磁后的谷殼生物炭明顯比未改性的谷殼生物炭表面的官能團豐富.BC-Fe在3426 cm-1左右出現(xiàn)較寬的吸收峰且有延伸, 表明在磁性鐵顆粒作用下生物炭大量締合—OH, 這與負磁方法中聚乙二醇以氫鍵與Fe3O4顆粒表面結合相符;2890 cm-1左右新增C—H的伸縮振動峰;在2362 cm-1左右出現(xiàn)了C≡N的特征吸收峰, 1539 cm-1左右出現(xiàn)的較強的峰則是Ar—NO2的特征峰(Ar指含有芳環(huán)的基團), 表明硝酸改性以不同形式增加了BC-Fe表面的官能團;1620 cm-1及1520 cm-1左右出現(xiàn)了芳環(huán)及C C的伸縮振動峰;1086 cm-1左右的是Si—O—Si反對稱伸縮振動峰;576 cm-1左右是Fe3O4的特征峰位置, 表明生物炭成功負載磁性.由此可知, 硝酸改性和負磁增強了芳環(huán)、羥基等基團的作用, 同時使BC-Fe新增了C—H、C≡N、Ar—NO2等基團及Fe3O4納米顆粒, 增加了谷殼生物炭表面官能團的種類和豐度, 為重金屬離子以共軛、氫鍵等作用力與BC-Fe結合提供更多可能.同時, 含氧官能團含量相對較多也使得吸附劑的快速吸附位點增加, 促進了BC-Fe對重金屬離子的快速吸附, 大大提高了谷殼生物炭對重金屬離子的吸附能力.

 　　3.3 BC-Fe吸附Cd2+、Zn2+的正交實驗

　　為綜合考察不同處理條件對BC-Fe吸附實際污染廢水中Cd2+和Zn2+的影響, 采用多指標正交實驗綜合評分法與方差分析結合的方法進行評價.對于η(Cd2+)指標, 第9組實驗去除率為61.1%, 排名第1給10.0分, 第1組實驗去除率為26.9%, 排名最后給1.0分;對于η(Zn2+)指標, 第9組實驗去除率為60.4%, 排名第1給10.0分, 第1組實驗去除率為26.7%, 排名最后給1.0分.其余各組實驗據(jù)其與第一名之間的差距按比例打分.正交實驗結果及綜合評分結果見表 3, 第10組、11組實驗為谷殼生物炭和酸改性谷殼生物炭吸附Cd2+和Zn2+的數(shù)據(jù)結果, Rj為同一因素各水平間平均值的極差.

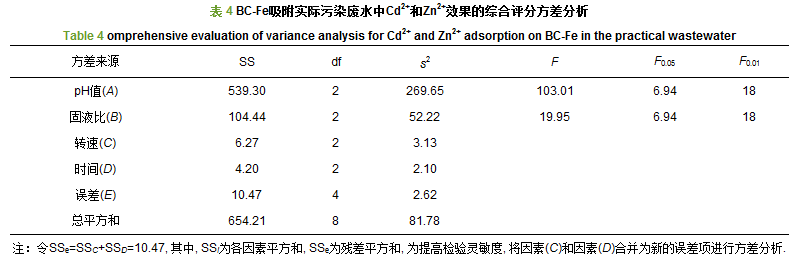

 　　由表 3可知, 無論是對η(Cd2+)還是η(Zn2+), pH、固液比、轉速、吸附時間4種因素都對BC-Fe在實際污染廢水中吸附Cd2+和Zn2+的效果具有一定影響, 且BC-Fe對重金屬離子的吸附?jīng)]有特定性.相比其他處理, 9號處理(A3B3C2D1)效果最好, 對實際污染廢水中Cd2+的去除率達到61.1%, 吸附量為8.6 mg·g-1, 對Zn2+的去除率為60.4%, 吸附量為21.3 mg·g-1.10號和11號處理效果相對較差, 谷殼生物炭和酸改性谷殼生物炭對Cd2+的去除率僅分別達到2.2%和28.8%, 吸附量分別為0.3 mg·g-1和4.1 mg·g-1, 對Zn2+的去除率分別為2.4%和28.3%, 吸附量分別為0.8 mg·g-1和10.0 mg·g-1.實驗條件下, BC-Fe對實際污染廢水中Cd2+和Zn2+的綜合去除效果隨著pH、固液比的增大而升高, 隨著吸附時間的延長而降低, 而轉速則在160 r·min-1時效果最好.各因素綜合評分的極差為RA>RB>RC>RD, 結合方差分析結果(表 4)可知, pH和固液比對BC-Fe吸附實際污染廢水中Cd2+和Zn2+綜合效果的影響達到極顯著水平, 吸附時間和轉速對吸附結果的影響不顯著.因此, 利用BC-Fe去除實際污染廢水中Cd2+和Zn2+的最佳工藝條件為A3B3C2D1, 即pH=6.0、固液比6.0 g·L-1、轉速160 r·min-1、吸附時間1.0 h, 即第9組處理條件.

 　　3.4 BC-Fe的再生吸附實驗

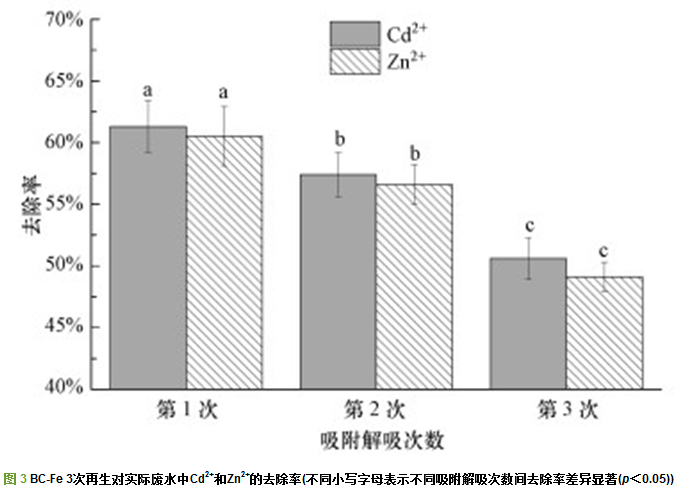

　　由圖 3可知, 硝酸溶液能夠較好地解吸被BC-Fe吸附的Cd2+和Zn2+, 在實際污染廢水中BC-Fe對Cd2+和Zn2+吸附過程是可逆的且再生吸附性能良好.在“吸附-再生-再吸附”周期中, 前后3次吸附Cd2+的去除率分別為61.3%、57.4%和50.6%, 吸附量分別為8.6、8.1和7.1 mg·g-1;吸附Zn2+的去除率分別為60.5%、56.6%和49.1%, 吸附量分別為21.4、20.0和17.3 mg·g-1.其中, 第一次吸附結果與正交實驗中最佳條件下吸附Cd2+和Zn2+的去除率(61.1%和60.4%)和吸附量(8.6 mg·g-1和21.3 mg·g-1)沒有顯著差異, 呈現(xiàn)出了很好的重現(xiàn)性, 表明BC-Fe的吸附性能較為穩(wěn)定.

 　　吸附劑的再生回收是必不可少的, 可通過解吸技術降低生物炭的使用成本, 并可能回收有價值的重金屬.BC-Fe在實際污染廢水中可快速達到吸附平衡, 吸附性能穩(wěn)定且回收再生方法簡單廉價, 在實際應用中具有競爭優(yōu)勢.

　　3.5 BC-Fe在多步驟廢水處理中的應用

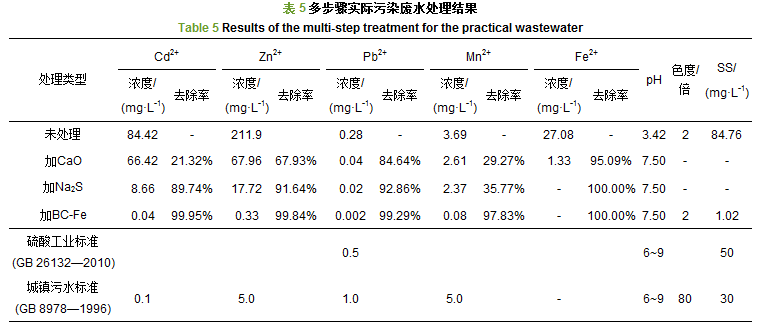

　　目前, 處理高濃度重金屬污染廢水的主要方法之一是化學沉淀法, 它通過中和沉淀、硫化物沉淀或鐵氧體共沉淀等過程將可溶態(tài)的重金屬離子轉變?yōu)椴豢扇艿闹亟饘倩�合�? 以達到從水體中去除重金屬的目的.然而, 受沉淀劑自身二次污染等缺點和環(huán)境條件的影響, 沉淀法一次處理的出水往往很難達到排放標準的要求.因此, 本課題組利用BC-Fe, 并結合沉淀法作為前處理, 構成多步驟廢水處理系統(tǒng), 對高濃度重金屬污染廢水進行二次處理, 以期使出水滿足硫酸工業(yè)污染物排放標準(GB 26132-2010)和污水綜合排放標準(GB 8978-1996)的要求.考慮到實際處理中沉淀劑的成本、廢水系統(tǒng)的穩(wěn)定性與后續(xù)處理的方便性, 使用CaO和Na2S作為前處理劑.先用CaO溶液將實際污染廢水的pH調為7.5, 使部分重金屬離子沉降;然后用硫化物沉淀法, 按照0.1 mol·L-1的Na2S溶液與廢水溶液1：50的體積比混合, 使廢水中的重金屬離子濃度進一步降低;最后按照正交實驗篩選出的最佳條件使用BC-Fe進行二次處理(固液比6.0 g·L-1、轉速160 r·min-1、吸附時間1.0 h).多步驟廢水處理結果見表 5, 其中, 去除率為累積去除率, 計算公式為：η=(C0-Ci)/C0×100%.其中, C0為未處理廢水中該離子濃度, Ci為各步驟處理后廢水中該離子濃度.

 　　結果表明, 在加CaO調pH和加沉淀劑Na2S的過程中, 大部分Cd2+和Zn2+形成了氫氧化物沉淀和硫化物沉淀從水體中去除, Cd2+由初始的84.42 mg·L-1降低至8.66 mg·L-1, Zn2+由初始的211.90 mg·L-1降低至17.72 mg·L-1;Mn2+的去除率較低, 由初始的3.69 mg·L-1降低至2.37 mg·L-1, 仍未達標.加入BC-Fe后, Cd2+、Zn2+、Pb2+、Mn2+濃度分別降至0.04、0.33、0.002、0.08 mg·L-1, Fe2+低于檢測限, pH值為7.50, 色度為2倍, SS為1.0 mg·L-1, 均達到硫酸工業(yè)污染物排放標準(GB 26132—2010)和國家污水綜合排放標準(GB 8978-1996)的要求.

　　4 討論

　　4.1 正交實驗各因素的影響

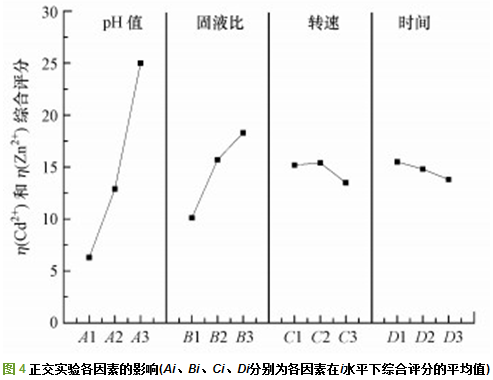

　　正交實驗結果表明, BC-Fe吸附實際污染廢水中Cd2+和Zn2+的實驗因素影響程度排序為pH>固液比>轉速>時間(表 3).由于在pH≤6時, 溶液中的重金屬主要以離子形式存在, 且較為穩(wěn)定, 因此, 選擇在pH值為4~6的范圍內研究BC-Fe對Cd2+和Zn2+吸附的影響.體系的pH值往往通過影響吸附劑表面電荷及被吸附物質的離子化程度和存在形態(tài)來影響吸附過程.實驗中pH值對BC-Fe去除Cd2+和Zn2+的效果影響最大, BC-Fe對Cd2+和Zn2+去除率的綜合評分的平均值kji隨pH值的升高而增大(圖 4).在pH值為4時, kj1為6.3, 當pH值達到6.0時, kj3為25.0, 可見強酸性環(huán)境下不利于BC-Fe對Cd2+和Zn2+的吸附, 這與安增莉等的研究結果一致.當溶液pH值較低時, BC-Fe表面部分活性基團質子化, 使BC-Fe表面帶正電, 與重金屬離子同性電荷相斥而增大吸附劑與重金屬離子之間的排斥力;另一方面, 溶液中過量的H+與重金屬離子共同競爭BC-Fe表面的吸附點位, 也不利于對Cd2+和Zn2+的吸附.當溶液pH值升高時, H+減少, 活性基團去質子化使BC-Fe表面帶負電, 吸附點位增加, 靜電斥力減小, 競爭吸附作用減弱, 同時部分重金屬離子的羥合配位離子形成, BC-Fe依靠靜電作用更容易吸附重金屬離子.Deng等(研究表明, 磁性吸附材料對Cd2+的吸附量在pH值為3~8的范圍內隨pH值的升高而增大.顯然, 本實驗條件下pH值較高時BC-Fe對Cd2+和Zn2+的去除效果較好.

 　　BC-Fe對實際污染廢水中Cd2+和Zn2+的去除率隨BC-Fe用量的增加而增大(圖 4), 主要原因是：當水樣中重金屬離子濃度一定時, 吸附劑用量的增加導致提供給重金屬離子的吸附位點也增加, 因此, 對重金屬離子的去除率增大.

　　吸附時間和轉速對吸附過程的影響不顯著.當轉速大于160 r·min-1, 吸附時間大于1.0 h時, BC-Fe對Cd2+和Zn2+的去除率均略有降低(圖 4).前者可能是由于BC-Fe與重金屬離子的結合并不牢固, 過大的轉速影響液體剪切力, 可能導致吸附能力降低, 這一點還有待進一步考證;后者可能是由于BC-Fe對重金屬離子的吸附?jīng)]有特定性, 導致競爭作用對吸附過程產(chǎn)生干擾, 使得小部分重金屬離子解析.曹瑋(2016)和楊繼利(2014)研究表明, Cd2+和Zn2+的吸附平衡時間分別為1 h和30 min.相較之下, 本實驗設定的吸附時間均超過吸附平衡時間, 在一定程度上掩蓋了時間對吸附過程的影響.

　　4.2 BC-Fe的解吸再生

　　圖 3表明, 隨著解吸次數(shù)的增加, BC-Fe對Cd2+和Zn2+的去除率有一定程度的降低, 但仍然保持較高的去除率, 即在第3次再生吸附實驗中, BC-Fe對Cd2+的吸附量和去除率分別為第一次吸附實驗的82.6%和82.5%, 對Zn2+的吸附量和去除率分別為第一次吸附實驗的80.8%和81.2%.這可能是由于硝酸作為解吸劑主要依靠強酸溶液中過量的氫離子與被吸附的重金屬離子競爭吸附點位, 使重金屬離子脫附而解吸.但過強的酸也可能破壞生物炭的表面結構和吸附位點, 使得對重金屬離子的吸附低于預期.此外, 實際廢水中不同離子與吸附劑間的相互作用方式并不相同, 也會在一定程度上影響吸附材料的解吸再生.研究表明, 硝酸作為解吸劑可使得使用硝酸改性的吸附材料在再生過程中質量損失較小.本實驗中BC-Fe的回收率均高于83%, 且可通過優(yōu)化再生條件, 進一步提高BC-Fe的再生性能, 降低質量損失.

　　4.3 多步驟廢水處理系統(tǒng)

　　在多種離子共存的體系中, 各種離子之間存在的相互競爭或協(xié)同作用使得吸附劑對重金屬離子的吸附性能與單一重金屬離子體系有所不同.許秀云等(2010)研究表明, 一般二價金屬被優(yōu)先選擇的順序為Cu2+>Ni2+>Co2+>Pb2+>Cd2+>Zn2+>Mg2+>Sr2+, Cd2+和Zn2+之間呈協(xié)同吸附, Cd2+和Pb2+、Zn2+和Pb2+之間表現(xiàn)出拮抗吸附.在多步驟廢水處理系統(tǒng)中, BC-Fe對Cd2+、Zn2+、Pb2+、Mn2+的去除效果都比較好, 這是因為經(jīng)過改性的BC-Fe大幅增加了能夠吸附金屬離子的羥基、羧基等活性基團, 它們可以氫鍵和離子交換的形式與金屬離子結合, BC-Fe含有的芳香烴類官能團也可與金屬離子發(fā)生絡合反應而使金屬離子被大量去除.此外, BC-Fe由于改性而使陽離子交換特性增強, 可以有效去除廢水中的Mn2+;Si—O—Si也可與Mn2+發(fā)生靜電吸附, 使得廢水中的Mn2+被有效去除.

　　在多步驟廢水處理系統(tǒng)中, CaO和Na2S前處理結合BC-Fe吸附, 去除重金屬離子的效果非常明顯, 分別使Cd2+、Zn2+、Pb2+、Mn2+、Fe2+的去除率達到99.95%、99.84%、99.29%、97.83%、100%.可見, BC-Fe作為實際污染廢水的二次處理劑具有良好的應用前景.

　　5 結論

　　1) 硝酸改性和負磁使谷殼生物炭新增了C—H、C ≡ N、Ar—NO2等基團及Fe3O4納米顆粒, 豐富了其表面官能團的種類和數(shù)量, 極大地提高了對重金屬離子的吸附能力.

　　2) 磁性谷殼生物炭BC-Fe對實際污染廢水中Cd2+和Zn2+的綜合吸附效果隨著pH值和固液比的升高而顯著增大, 吸附時間和轉速對實驗結果的影響不顯著.正交實驗條件下利用BC-Fe去除實際廢水中Cd2+和Zn2+的最佳工藝條件為A3B3C2D1, 即pH=6.0, 固液比為6.0 g·L-1, 吸附時間為1.0 h, 轉速為160 r·min-1, 此時去除率分別為61.1%和60.4%, 吸附量分別為8.6 mg·g-1和21.3 mg·g-1.

　　3) BC-Fe的再生性能良好, 第3次再生吸附實驗對實際污染廢水中Cd2+和Zn2+的去除率分別為50.6%和49.1%, 吸附量分別為7.1 mg·g-1和17.3 mg·g-1.具體聯(lián)系污水寶或參見http://www.northcarolinalenders.com更多相關技術文檔。

　　4) BC-Fe適于多步驟廢水處理系統(tǒng), 可使各出水各項指標均達到硫酸工業(yè)污染物排放標準(GB 26132—2010)和國家污水綜合排放標準(GB 8978—1996)的限值.
