近年來，環境光催化劑引起了研究者的廣泛關注。TiO2因其價廉、無毒、穩定性好、催化活性高、可重復使用等優點，在環境污染治理、抗菌環保、太陽能利用等領域有著廣泛的應用前景〔1〕。但因其僅能被紫外光激發且光量子效率低，而且在污水 處理中TiO2多為納米級顆粒，分離困難，限制了其工業化應用。陰離子的摻雜可使TiO2的光響應范圍擴展到可見光區并提高光量子效率，其中N摻雜是一個典型的例子〔2〕;載體的引入不僅可以解決催化劑的分離回收問題，而且可以提高光催化性能，常見的載體主要有活性炭、分子篩、沸石、膨潤土等。粉煤灰漂珠(FAC)是燃煤電廠產生的一種富含硅鋁酸鹽的副產物，因其無毒價廉、物化性質穩定、密度低等性能，常作為一種載體被廣泛研究〔3〕。然而，目前將其作為光催化劑載體的研究還很少。
筆者以FAC為載體，通過溶膠凝膠法成功制備出了N摻雜的TiO2復合光催化劑N-TiO2/FAC。該催化劑漂浮于水面，易于從光催化系統中分離回收并可多次重復利用。此外，該催化劑的光響應能力強，這為工業上以太陽輻照為光源的光催化降解提供了有利條件。以亞甲基藍的光催化降解為參考，研究了不同煅燒溫度、不同N摻雜量的復合光催化劑在可見光條件下的光催化性能，并考察了光催化劑的重復利用情況。
1 材料及方法
1.1 化學試劑及儀器
試劑：乙醇(AR)，鈦酸丁酯(AR)，乙酰丙酮(AR)，聚乙二醇〔HO(CH2CH2O)nH，n為400~500〕，硝酸(CR)，尿素(AR)，亞甲基藍(CR)，所有試劑均來自于南京中東化玻有限公司。
儀器：采用X射線衍射儀(瑞士ARL公司)對樣品物相結構進行分析;采用掃描電子顯微鏡(日本Hitachi公司，S-3400N Ⅱ)對樣品形貌進行分析;采用紫外可見分光光度計(日本島津公司，UV-2450)對樣品UV-Vis光譜進行測定。
1.2 復合光催化劑的制備
試驗所用FAC來自南京揚子石化電廠。通過人工篩選，選取粒徑范圍為100~125 μm的漂珠，將其浸泡在10%的稀硝酸中12 h進行預處理，以去除表面細小雜質顆粒并提高其與N-TiO2膜層的黏附力。
N-TiO2/FAC復合光催化劑采用溶膠凝膠法逐步合成。將34 mL鈦酸丁酯和10 mL乙酰丙酮溶于90 mL的無水乙醇中形成混合溶液A，將1.8 mL一定濃度的尿素溶液與50 mL無水乙醇的混合溶液B緩慢滴加到混合溶液A中，期間持續攪拌使其充分反應，形成淡黃色透明的N-TiO2前驅體溶膠，尿素用量控制N摻雜量分別為10%、15%、20%、25%、30%。上述溶膠用濃硝酸調節pH為5，并在常溫下攪拌1 h，然后在45 ℃的水浴條件下加入2 g表面活性劑聚乙二醇并連續攪拌1 h。取5 g預處理過的漂珠加入到該溶膠中，常溫下緩慢攪拌1 h后浸漬24 h，過濾并將濾出樣品置于烘箱中120 ℃干燥2 h，后轉移至馬弗爐中于350~650 ℃范圍內的不同溫度下煅燒2 h，煅燒過的樣品冷卻至室溫后即制得N-TiO2/FAC復合光催化劑。為了比較N-TiO2/FAC復合光催化劑和N-TiO2的特性，在其他步驟相同的條件下還加入漂珠制備了純N-TiO2光催化劑。
1.3 光催化試驗
采用南京胥江機電廠的XPA系列光化學反應儀作為反應器，其由光源控制器、多試管攪拌儀和冷卻水系統組成。復合光催化劑的光催化活性通過亞甲基藍在可見光照射下的降解試驗來測定。反應器以500 W的氙燈作為可見光源，并利用濾光片將波長低于420 nm的光線濾除，氙燈被置于中空雙層的石英套管中，套管與冷卻水接通以保持溫度平衡。光催化反應在一組50 mL的石英試管中進行，每個石英試管中加入50 mL、20 mg/L的亞甲基藍溶液，并投加0.15 g不同條件下合成的光催化劑，暗光攪拌0.5 h使溶液達到吸附平衡，然后打開光源，光催化反應計時開始。每隔1 h取樣5 mL，過濾去除溶液中催化劑，利用紫外-可見分光光度計于波長660 nm處測定溶液吸光度。
2 結果與討論
2.1 XRD表征
TiO2/FAC與N-TiO2/FAC是在溶膠pH為5，煅燒溫度為450 ℃的條件下合成的，原始漂珠、TiO2/FAC、N-TiO2/FAC的XRD譜圖如圖 1所示。

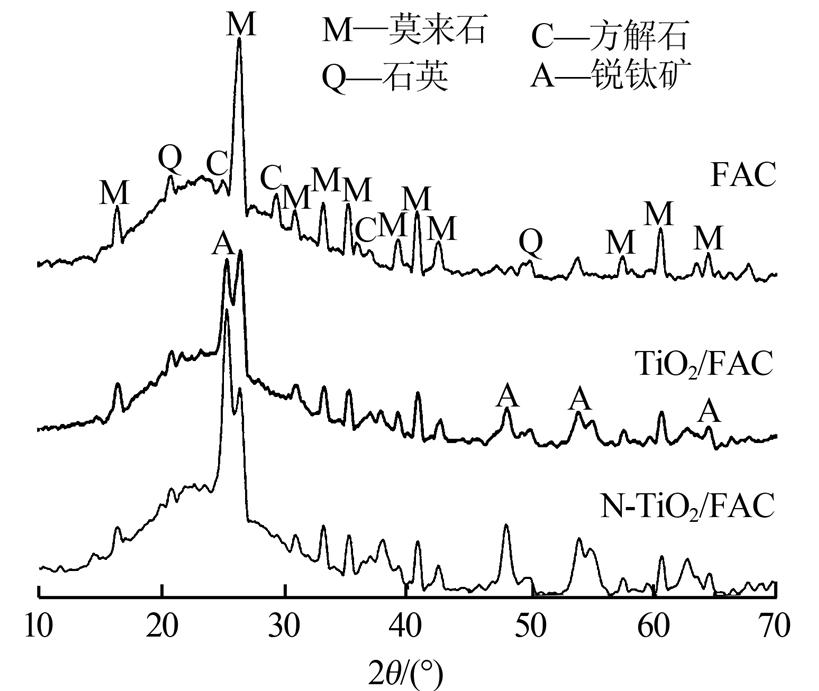

圖 1 FAC、TiO2/FAC和N-TiO2/FAC樣品的XRD
由圖 1可見，漂珠中主要礦物相為無TiO2/FAC、N-TiO2/FAC定形玻璃態，結晶相物質所占比例較低，在結晶相物質中，主要的晶體礦物相為莫來石、石英，還有少量的方解石。復合材料TiO2/FAC與N-TiO2/FAC的XRD圖譜在2θ為25.3°、48°、53.93°和62.82°處出現了銳鈦礦相TiO2的特征衍射峰，分別對應其(101)、(200)、(105)和(204)衍射面，這表明TiO2已成功負載到漂珠表面。復合光催化劑N-TiO2/FAC中沒有檢測出TiOxNy的特征峰，這可能是因?yàn)镹元素在TiO2晶格內呈高度分散狀或是形成的TiOxNy含量低于XRD的檢出限。
考察了不同煅燒溫度下制備的N-TiO2/FAC復合光催化劑的XRD譜圖，結果表明：N-TiO2/FAC中TiO2在350 ℃時主要以無定形相存在，在450、550 ℃時呈現出完好的銳鈦礦型，當煅燒溫度提高到650 ℃時，在衍射角27.53°、36.06°、54.28°、68.74°處開始出現了少量金紅石相特征峰。
2.2 SEM表征
原始漂珠的表面形態和內部結構的SEM如圖 2所示。

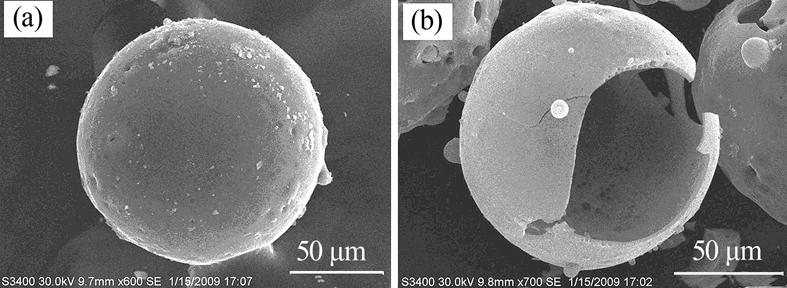

圖 2 原始漂珠的SEM
由圖 2可見，F(xiàn)AC呈中空狀，直徑約120 μm，壁厚約5 μm，F(xiàn)AC表面有孔隙分布，可提高其吸附性能。通過考察TiO2/FAC的低倍率和高倍率SEM發現：覆蓋在FAC表面的TiO2膜層相對平整均勻，僅小部分區域可觀察到凹凸不平的現象。N-TiO2膜層出現不均勻的現象，N的摻雜使催化劑表面粗糙度增加，這是由于干燥和煅燒過程中局部膜層收縮造成的。
2.3 UV-Vis表征
TiO2/FAC和煅燒溫度為450 ℃、不同N摻雜量的一系列N-TiO2/FAC復合光催化劑的紫外-可見光譜如圖 3所示。

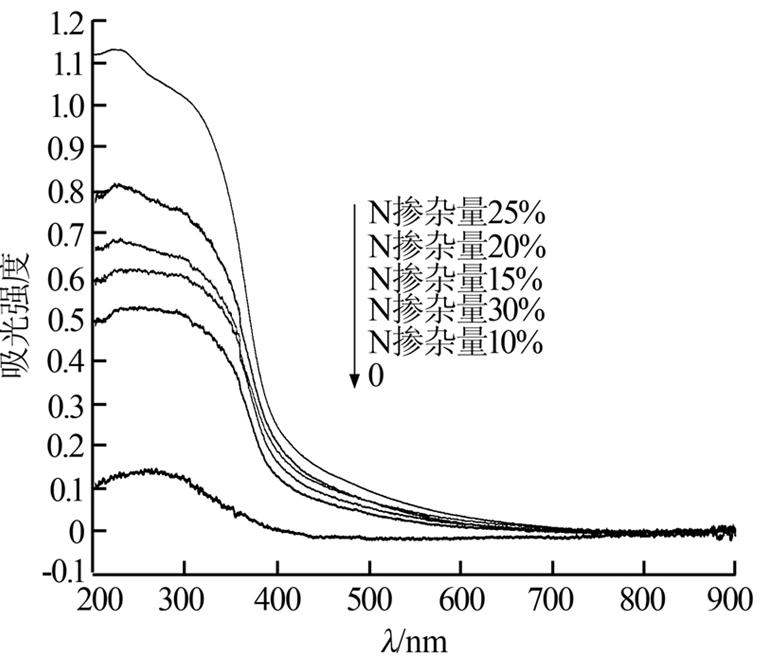

圖 3 不同N摻雜量的N-TiO2/FAC復合光催化劑的UV-Vis
所有的N摻雜改性復合光催化劑的吸收邊均延伸到可見光區(約460 nm)。樣品的帶隙可根據晶體半導體中廣泛采用的公式計算：
式中：α——吸收系數，cm-1;
ν——入射光頻率，Hz;
A——常數;
Eg——帶隙，eV。
所有樣品n 值確定為1，這表明所觀察到的光躍遷應該是直接的〔4〕。TiO2/FAC和N摻雜量分別為10%、15%、20%、25%、30%的N-TiO2/FAC帶隙經過公式計算分別為3.2、2.94、2.86、2.85、2.7 eV。相比于未摻雜N的TiO2/FAC，N-TiO2/FAC的帶隙減小，光吸收范圍向低能量區域偏移，因而光催化劑具有更高的光催化活性。N元素在原子晶格內的摻雜減小了TiO2的帶隙并引起紫外可見吸收帶的紅移，這可能是由于N元素的摻雜使激發電子從價帶N 2pπ而不是從O pπ躍遷到導帶Ti dxy〔5〕。
2.4 N-TiO2/FAC復合光催化劑光催化性能的研究 2.4.1 不同N摻雜量對光催化性能的影響
復合材料的光催化性能通過亞甲基藍(MB)溶液的光催化脫色來評價，考察不同N摻雜量制備樣品的光催化降解MB效果。MB在催化劑表面光降解過程的動力學可以用一階速率定律來解釋，如下所示：
式中：k——速率常數，h-1;
t——光照時間，h;
C0——目標污染物初始質量濃度，mg/L;
Ct——光照t時間后目標污染物的質量濃度，mg/L。
結果表明：在所有研究樣品中，N摻雜量為25%的N-TiO2/FAC光催化性能最優。根據UV-Vis光譜分析，這可能是因?yàn)殡S著N摻雜量的增加，TiO2晶格中更多的氧原子被氮原子所取代，而這有利于空穴向催化劑表面的轉移，從而抑制空穴和電子的復合。然而這些變化也導致了氧空位和Ti3+數量的增加。一方面，氧空位成為了空穴和電子的復合中心;另一方面，隨著n(N)∶n(Ti)的增加，Ti4+數量降低，誘導出更多的氧空位，導致了N摻雜量為30%的N-TiO2/FAC光催化活性低于N摻雜量為25%的N-TiO2/FAC樣品〔3〕。
2.4.2 不同煅燒溫度對光催化性能的影響
考察不同煅燒溫度制備樣品降解MB的效果以及MB降解速率常數與煅燒溫度之間的關系，結果表明：隨著煅燒溫度的提高，催化劑光催化活性增強，并在450 ℃時達到最大值。煅燒溫度的升高有利于N元素與TiO2結合形成TiOxN2-x〔2〕，使光催化能力提高;但當煅燒溫度達到650 ℃時，金紅石相TiO2的出現使催化劑對MB的降解效率降低〔6〕。
2.4.3 光催化性能的比較
N-TiO2和N-TiO2/FAC樣品的光催化性能比較如圖 4所示。

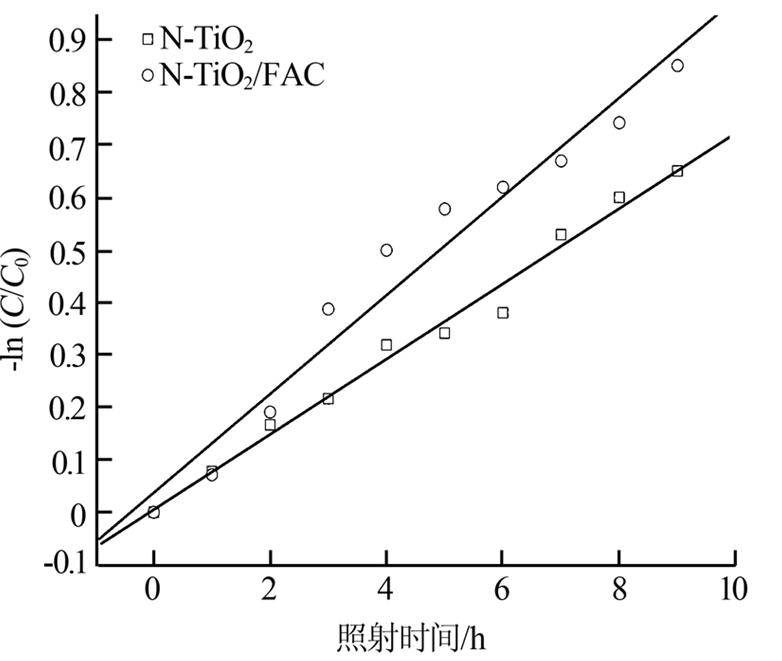

圖 4 N-TiO2和N-TiO2/FAC樣品的光催化性能比較
由圖 4可見，以純漂珠做光催化試驗，MB基本沒有降解，這表明漂珠本身沒有光催化活性，但N-TiO2/FAC(N摻雜量25%，450 ℃)對MB的降解效率比N-TiO2高出10%。N-TiO2/FAC復合光催化劑中FAC有兩個重要的作用。其一，基于FAC的孔隙結構，以FAC為基底可增加催化劑表面對MB的吸附能力，在光催化降解過程中，F(xiàn)AC表面的N-TiO2膜層對積累的MB進行降解，而后再釋放出FAC表面孔隙并重新吸附MB。其二，F(xiàn)AC可作為一種分散載體，有助于充分利用光能進行光催化降解。由于N-TiO2與FAC之間的協同效應，N-TiO2/FAC復合光催化劑表現出較高的光催化活性。筆者也以商用P25顆粒做對比試驗，發現可見光下MB無明顯降解。
2.4.4 催化劑的穩定性
每次循環回收試驗均在質量濃度為20 mg/L的MB和催化劑用量為3 g/L的溶液中進行，試驗結束后，對含催化劑的溶液過濾并在120 ℃下干燥2 h來對N-TiO2/FAC進行回收，用于下一個循環試驗。N-TiO2/FAC(N摻雜量25%，450 ℃)復合光催化劑的循環回收試驗結果如表 1所示。
由表 1可見，與起始降解試驗對比，第1次循環試驗MB的降解率略有增加，這是由于起始降解試驗之后催化劑有剩余活性基團。第2次循環試驗MB的降解率與第一次相近，不過由于表面吸附有MB和有機中間體，催化劑顏色從淺灰色變?yōu)樗{(lán)灰色。為避免反應物在催化劑表面孔隙的集聚以及對活性位點的覆蓋〔7〕，用于第3次循環回收試驗的催化劑在450 ℃條件下煅燒2 h，此時催化劑顏色變回淺灰色。第4次循環回收試驗(催化劑沒有煅燒)催化劑活性與前兩次類似。試驗結果表明，在MB降解過程中N-TiO2/FAC光催化活性穩定。具體參見http://www.northcarolinalenders.com更多相關技術文檔。
3 結論
采用溶膠凝膠法成功制備了N-TiO2/FAC復合光催化劑。N摻雜量為25%，煅燒溫度為450 ℃的條件下制備的催化劑光催化性能最優。該光催化劑漂浮于水面，可以充分利用太陽光并易于實現多次回收�；厥盏拇呋瘎┰陔S后的兩次循環試驗中維持相近的活性，當光催化活性降低時，通過煅燒去除表面吸附的MB和有機中間體得以恢復，催化劑的光催化活性穩定可多次使用。
