臺州某塑膠有限公司是一家專業從事聚乙烯醇縮丁醛（PVB）生產的企業，擁有5 條國內先進的PVB 專用生產線，年生產能力達10 000 t。該公司原有1 套800 t/d 的廢水處理設施，采用UASB-接觸氧化工藝，但由于廢水成分復雜、生物毒性較大，導致生化極易受沖擊，厭氧去除率低，接觸氧化掛膜量少，終端出水水質波動大，出水帶泥嚴重，超標率高，該廢水處理設施建成近2 a都無法穩定運行，嚴重影響了公司的生存和發展。2012年10 月在保留UASB-接觸氧化工藝的基礎上對廢水處理站進行了改造升級。

1 PVB 生產廢水水質特征

PVB 生產廢水主要是正丁醛和聚乙烯醇（PVA）在鹽酸催化作用下縮合反應，經離心水洗產生。廢水成分較復雜，主要含有正丁醛、縮合反應過程中的副產物等小分子有機物，PVA、PVB 等大分子有機物，鹽酸等無機物。廢水酸度高，CODCr濃度較高，丁醛含量較高，經檢測丁醛對CODCr的貢獻率占60%～ 80％，丁醛的質量濃度超過100 mg／ L 即對微生物產生抑制作用，生物毒性較大，廢水不經過預處理直接生化不可行。

2 預處理工藝選擇

含丁醛廢水預處理一般采用萃取法、離子交換法，以及光催化氧化、鐵碳微電解、芬頓氧化等高級氧化組合工藝。呂后魯?shù)纫孕链季�餾殘液等作為萃取劑，采用酸化-萃取法處理丁辛醇裝置產生的丁醛縮合廢水，CODCr的去除率可達83％～94％；馬倩用離子交換樹脂處理PVB 生產廢水，CODCr的去除率在80％以上；葉慶國等采用光催化氧化法降解丁醛廢水，催化劑用量為5 g/L 時CODCr去除率可達85%～92％；劉繼泉等處理辛烯醛裝置產生的正丁醛縮合廢水，采用酸化-萃取-鐵碳曝氣-催化氧化-中和絮凝處理工藝，出水CODCr的質量濃度可降為170 mg/L；涂翔用吹脫-鐵碳微電解-芬頓氧化處理PVB 生產廢水，在一定條件下吹脫的CODCr去除率為70．1％，鐵碳微電解-芬頓氧化的CODCr去除率為78％，具有較好的效果。

針對本項目PVB 生產廢水的試驗結果表明，丁醛的揮發性強，廢水靜置12 h 后，CODCr和丁醛的去除率都可以達到10％以上。通過曝氣，CODCr和丁醛的去除率可以進一步提高至20％。鐵碳微電解-芬頓高級氧化-絮凝沉淀組合工藝對CODCr的去除率為35%～ 56％，對丁醛的去除率為27%～42％，m（BOD5）／m（CODCr）值提高0．14～0．23。

綜合前人試驗研究、工程應用情況，以及本試驗研究結果，經技術經濟分析，本項目PVB 生產廢水處理決定采用鐵碳微電解-芬頓氧化-絮凝沉淀組合工藝。通過高級氧化預處理，提高廢水可生化性、降低生物毒性，提高UASB 處理能力，而UASB 出水好轉和穩定，對接觸氧化的促進又是顯而易見的，形成了一個良性的鏈?zhǔn)叫��?yīng)。

3 技術改造

由于原有廢水站生化停留時間近90 h，本著“從本質提高系統效率”的原則出發，改造采用調節-鐵碳微電解-芬頓氧化-絮凝沉淀-UASB-接觸氧化-二沉的處理工藝，調節池增加曝氣管，目的為強化均質及丁醛吹脫，新增鐵碳微電解-芬頓氧化-絮凝沉淀的預處理設施，UASB、接觸氧化池和二沉池利用原有設施。

3．1 設計水量和水質

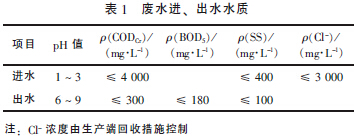

設計廢水水量定為800 m3/d，24 h 連續運行，折合33．3 m3/h，按35 m3/h 設計。由于出水需納入天臺縣污水處理廠進行處理，出水標準按照當?shù)丶{管文件執行，嚴于CJ 343—2010《污水排入城鎮下水道水質標準》和GB 8978—1996《污水綜合排放標準》中三級標準的要求，進、出水水質具體見表1。

3．2 工藝流程

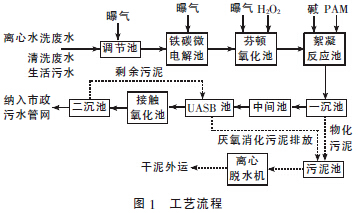

工藝流程見圖1。所有廢水處理設施均封蓋，丁醛、沼氣等廢水處理產生的揮發性氣體有組織收集并納入廠廢氣處理系統，避免二次污染。

4 主要處理構筑物和設計參數

（1）調節池。地下鋼砼結構，F(xiàn)RP 防腐，尺寸為30．0 m× 3．7 m× 6．5 m，有效容積為688 m3，停留時間為19．6 h，配套廢水提升泵2 臺，1 用1備，穿孔曝氣管1 套。

（2）鐵碳微電解池。地上鋼砼結構，F(xiàn)RP 防腐，尺寸為3．0 m× 3．7 m× 6．0 m，有效容積為63m3，停留時間為1．8 h，配套鐵碳規整填料12 m3，穿孔曝氣管1 套。

（3）芬頓氧化池。地上鋼砼結構，F(xiàn)RP 防腐，尺寸為3．0 m× 3．7 m× 6．0 m，有效容積為62 m3，停留時間為1．77 h，配套穿孔曝氣管1 套，H2O2加藥裝置1 套。

（4）一級絮凝池。地上鋼砼結構，尺寸為1．75m× 1．75 m× 3．00 m，有效容積為8．3 m3，停留時間為0．24 h，配套絮凝反應攪拌機1 臺，堿加藥裝置1 套。

（5）二級絮凝池。地上鋼砼結構，尺寸為1．75m× 1．75 m× 3．00 m，有效容積為8 m3，停留時間為0．22 h，配套絮凝反應攪拌機1 臺，助凝劑加藥裝置1 套。

（6）一沉池。地上鋼砼結構，尺寸為6．0 m×3．7 m× 6．0 m，表面負荷為1．6 m3/（m2·h），配套斜管填料20 m3，氣提排泥裝置1 套。

（7） UASB 池。2 座，半地上鋼砼結構，單座尺寸為10．7 m× 7．7 m× 8．0 m，單座有效容積為618m3，停留時間為35 h，容積負荷為1．3 kg［CODCr］／（m3·d），配套三相分離器2 套，組合填料660 m3，布水器2 套，內回流泵4 臺，2 用2 備。

（8）接觸氧化池。半地上鋼砼結構，尺寸為21.0 m× 15．7 m× 6．0 m，有效容積為1 846 m3，停留時間為52．7 h，容積負荷為0．32 kg［CODCr］/（m3［填料］·d），配套羅茨風機3 臺，2 用1 備，微孔曝氣系統1 套，組合填料1 300 m3。

（9）二沉池。半地上鋼砼結構，尺寸為14．5 m×7．7 m× 5．0 m，表面負荷為0．31 m3/（m2·h），配套排泥泵1 臺。

（10）污泥池。地下鋼砼結構，尺寸為8．2 m×7．7 m× 4．5 m，配套污泥泵1 臺。

5 運行結果

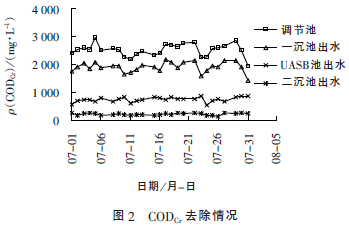

CODCr去除情況見圖2。

由圖2 可以看出，廢水污染物濃度較高且波動較大，CODCr的質量濃度平均在3 000 mg/L 左右；調節池通過曝氣作用下的丁醛揮發，CODCr可去除約17％；經鐵碳微電解-芬頓氧化-絮凝沉淀高級氧化組合工藝，CODCr可去除約24％。通過抽檢可知，預處理前、后m（BOD5）／m（CODCr）值可提高約10％，達到了有效去除CODCr、提高廢水可生化性的目的。工程運行結果表明，經過高級氧化組合工藝預處理對水質的改善作用，生化處理效率比改造前大為提高且運行穩定，UASB 段CODCr的去除率約為61％，接觸氧化段CODCr的去除率約為71％，整個系統CODCr的總?cè)コ�率達到93％，統計時間段內排放達標率為100％，體現了該工藝具有很好的去除效果和抗沖擊性能。

經過抽檢可知，二沉池出水BOD5的質量濃度均小于40 mg/L，SS 的質量濃度均小于70 mg/L，N、P 等進水濃度均未超標。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

6 結論

（1）利用丁醛的揮發性，輔以曝氣，可以有效降低廢水中丁醛和CODCr的濃度，減輕廢水處理系統的負荷。

（2）采用鐵碳微電解-芬頓氧化-絮凝沉淀高級氧化組合工藝能有效去除丁醛等有機物，并改善水質，降低毒性，有利于后續生化處理單元的運行。

（3）高級氧化與生化聯合工藝處理含丁醛廢水效果較好，出水水質優于CJ 343-2010 的要求，滿足設計要求。
