超濾-反滲透工藝由于其良好的去除有機物、濁度、脫色脫鹽等特點，已經廣泛被用于污水回用試驗研究和工程實踐，并取得了顯著的成效。曾杭成等利用超濾-反滲透工藝處理高含鹽性、可生化性差的印染廢水，結果表明，超濾為預處理單元去除廢水的濁度和大分子有機物，使反滲透的進水水質穩定，反滲透單元對有機物和鹽的去除率分達99%和93%。徐竟成等采用了微濾-反滲透工藝處理深度處理印染廢水，結果表明，反滲透系統對總硬度、氯化物、硫酸根和鈉離子的去除率分別為90%、95%、90%、95%以上，產水電導率小于150 μS/cm，脫鹽率達到95%以上。尹曉峰介紹了反滲透技術在河北省某發電廠蒸汽鍋爐給水/ 補給水處理系統中的工程應用實例，工程用多介質過濾器-反滲透-混床的組合工藝對原水進行脫鹽處理，效果顯著，運行穩定。

本文介紹并分析了多介質過濾器-超濾-反滲透工藝在某大型石化企業地下水源微污染水回用處理中的工程應用實例。

1 工藝流程

本系統采用“多介質過濾器-超濾-反滲透”聯合工藝處理某大型石化企業地下水源微污染水，工藝流程見圖1，進水水質見表1。出水回用于該企業工業用水。原水進入原水池，經原水泵提升加壓進入多介質過濾器裝置，經過此裝置后水中的懸浮物、膠體、大分子有機物被去除，然后直接進入超濾，超濾出水達到反滲透進水要求，經高壓泵加壓后進入反滲透裝置，反滲透去除大部分的溶解鹽類、有機物等，除鹽率達95%以上，設計產水量為141.3 m3/h。

2 主要構筑物及設計參數

2.1 多介質過濾器

多介質過濾器是利用石英砂、無煙煤為濾料的過濾設備，主要是預處理段去除原水中的懸浮物、膠體、色度、濁度、有機物、油等影響后續單元運行的雜質。本裝置在濾層上部放置較輕的大顆粒無煙煤，下部為大比重的小顆粒石英砂，水流通過多介質過濾器的濾料層時，濾料縫隙對水中懸浮物起篩濾作用使懸浮物吸附并截留在濾料表面。

本單元采用直徑3 000 mm 多介質過濾器3 臺，單臺正常出水能力為72 m3/h 左右。設計產水量216m3/h，實際平均產水量204.6 m3/h；產水水質：設計產水濁度≤10 NTU，實際平均出水濁度為0.106 NTU。

2.2 超濾裝置

膜過濾是一種膜分離技術，其膜為多孔性不對稱結構，用于溶液中大分子級別物質的分離。本單元采用的UF 膜為過濾孔徑≤0.04 μm，具有抗污染、通量高、強度高、耐受高濃度氧化劑性能好等特點的污水回用處理專用中空纖維膜。本裝置結構合理，不易污堵，截污量高，易清洗，能夠自動氣、水反沖洗和在線加藥清洗。主要是進一步去除大分子有機物、膠體、細菌等，確保出水滿足反滲透的進水要求，即SDI≤3.0、濁度≤0.5 NTU。設計生產能力：216 m3/h（2×108 m3/h 套）。

2.3 保安過濾器

保安過濾器設置的主要目的是截留反滲透進水中的顆粒、膠體、懸浮物等，以防止大顆粒物進入反滲透膜。內裝精度5 μm 濾芯。在正常工作情況下，濾芯使用壽命在4 個月左右，當大于設定的壓差（通常為0.1 MPa）時應當更換。

2.4 反滲透

RO 裝置按2×75 m3/h 配置，膜組件選用陶氏BW30-400FR 抗污染低壓復合膜，設計通量≤19L/(m2·h)。RO 本體系統配置5 μm 保安過濾器、高壓泵、RO 裝置本體、清洗系統和沖洗系統、控制系統等全套設施。

超濾產水進入超濾產水箱，再經增壓泵提升進入反滲透裝置，去除96%以上的硬度等。在反滲透的進水中投加適量的還原劑和阻垢劑，其中還原劑的作用是還原進入反滲透的水中含有的氧化性物質，保護反滲透膜不被氧化性物質所氧化，而阻垢劑則是防止反滲透膜結垢。產水量：每套設計產水能力≥75 m3/h，實際平均產水量為70.6 m3/h。脫鹽率：設計≥97%，實際平均脫鹽率為97.79%。

3 運行效果分析

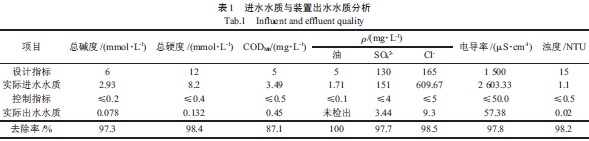

選擇了近期連續20 d 的平均進出水數據，對裝置運行情況進行考察，水質分析見表1。

3.1 進水水質

由表1 可以看出，進水中的總堿度、總硬度、濁度、油含量和CODMn等指標沒有超出設計指標；進水中Cl-設計指標165 mg/L，實際進水為609.67mg/L，超出設計指標近2～3 倍；SO42-也超出設計進水指標；由此導致進水電導率由設計時指標1 500μS/cm 上升到目前平均2 603.33 μS/cm 左右，超出設計進水水質指標73.5%。

3.2 產水水質

由表1 可以看出，總堿度、總硬度、含油量、SO42-和濁度的去除率均在95%以上，出水完全達到設計指標的要求。由表1 和圖2 可以看出，出水CODMn平均為0.45 mg/L，去除率為87.1%，去除效果良好，達到設計標準，但是從連續20 d 的分析數據看偶爾有少量超標。由表1 可見，Cl-的出水平均值為9.3mg/L，去除率為98.5%；電導率的出水平均值為57.38 mg/L，去除率為97.8%，但是均未達標。由圖2可以看出，出水Cl-和電導率值大部分時間都有一定的超標，分析其主要原因在于進水水質高于設計值，對裝置運行和處理效果會產生較大影響，因此需要控制好進水水質。

4 經濟效益分析

該套工藝的裝置總價值為1 000 萬元，按照15年的使用壽命，折舊費1 826.5元/d，維修費按照4%計算，約為1 200元/d。聚合鋁用量0.06 t/d，單價2 300元/t，合計115元/d；殺菌劑用量0.6 t/d，單價2 400元/t，合計1 440元/d；電耗2 393 kWh/d，單價0.47元/kWh，合計1 124.71元/d；還原劑用量0.017t/d，單價3 100元/t，合計52.7元/d；阻垢劑用量0.017 t/d，單價69 800元/t，合計1 163.33元/d。處理水量為141.3 m3/h，合計處理成本為2.04元/m3。

可以看出，處理成本主要由藥劑成本、電耗和設備折舊構成，其中藥劑成本占總成本的40%，藥劑成本可通過工藝參數優化等措施減少藥劑的消耗量，從而降低水處理成本。

5 結論

多介質過濾器-超濾-反滲透聯合工藝在微污染地下水回用處理過程中運行穩定，總體效果良好：總堿度、總硬度、含油量、SO42-和濁度的去除率均在95%以上，CODMn的去除率為87.1%，去除效果良好，出水完全達到設計指標的要求；Cl-的去除率為98.5%，電導率的去除率為97.8%，但是均有一定的超標，主要原因在于這2 項指標進水值高出設計值，需要控制好進水水質。可考慮在工藝前段增加預處理單元，嚴格控制進水水質，同時對系統工藝參數進行優化，以提降低出水的各項指標。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

該組合工藝運行成本為2.04元/m3，比較合理，可見該工藝具有較高的經濟價值、實用價值和良好的推廣前景。

多年的研究與工業實踐表明，膜分離系統主要用于處理回用微污染水，其成功運行的3 個關鍵因素是：（1）穩定的進水水質；（2）合理的膜過濾通量；（3）設備運行的精心維護。另外，為了保障系統運行的長期可靠性和經濟性，選擇耐污染和耐化學清洗的膜產品尤為重要。
