Fenton試劑氧化法因其反應(yīng)快速和成本低廉等優(yōu)點而受到廣泛的研究和應(yīng)用。1964年Eisenhouser首次使用Fenton試劑處理苯酚及烷基苯的廢水，開創(chuàng)了Fenton試劑在環(huán)境污染物處理中應(yīng)用的先例。但傳統(tǒng)的Fenton試劑氧化法在處理污水的過程中容易產(chǎn)生二次污染，且對反應(yīng)體系的pH要求較為苛刻。因此，傳統(tǒng)的均相Fenton試劑氧化法逐漸被非均相Fenton試劑氧化法替代。將Fe固定在載體（如硅膠、Al2O3、分子篩以及黏土材料）上，通過形成非均相Fenton反應(yīng)體系，可擴大反應(yīng)體系的pH適用范圍，并減少鐵污泥造成的二次污染。此外，研究發(fā)現(xiàn)，通過摻雜金屬的方法改變Fenton反應(yīng)的催化劑，可促進氧化性活性物種的產(chǎn)生；促進電子轉(zhuǎn)移，加速不同價態(tài)金屬之間的循環(huán)；增大比表面積，增強吸附性能。但用稀土元素輔助的類Fenton反應(yīng)還鮮有報道。稀土元素同過渡族元素一樣具有變價性能，可促進Fe（Ⅱ）與Fe（Ⅲ）之間的轉(zhuǎn)換，從而提高類Fenton反應(yīng)的效率。

本工作以靛藍為目標污染物，采用稀土元素Pr輔助的類Fenton試劑氧化法處理模擬染料廢水。制備了雙金屬氧化物催化劑Fe2-xPrxO3，考察了催化劑中n（Pr）∶n（Fe）、催化劑加入量、初始靛藍質(zhì)量濃度、H2O2加入量、廢水pH對廢水脫色效果的影響。

1 實驗部分

1.1 試劑和儀器

靛藍、Pr6O11、Fe（NO3）3、30%（w）H2O2溶液、HNO3、NaOH：分析純。

廢水：靛藍水溶液模擬的染料廢水。

UV-2550型紫外可見分光光度計：日本島津分析儀器公司；JB-3型定時恒溫磁力攪拌器：上海電磁新經(jīng)儀器公司；DL-SM型離心機：長沙湘儀離心機有限公司；YFX12/16Q-YC型馬弗爐：上海意豐電爐有限公司；PHB-4型便攜式pH計：上海三信儀表廠。

1.2 催化劑的制備

采用共沉淀法，引入稀土元素Pr，制備雙金屬氧化物催化劑Fe2-xPrxO3，步驟如下。

將一定量的Pr6O11粉末加入一定量1 mol/L的HNO3中，在溫度為60 ℃、頻率為80 kHz的條件下超聲處理2 h，使其充分溶解，然后稀釋成0.1 mol/L的Pr（NO3）3溶液。

將0.1 mol/L的Pr（NO3）3溶液與0.1 mol/L的Fe（NO3）3溶液以不同的n（Pr）∶n（Fe）混合均勻，室溫下在磁力攪拌器的作用下緩慢滴加適量的NaOH溶液。沉淀完全后，置于90 ℃的水浴鍋中老化1 h，然后再在室溫下冷卻2 h。抽濾，所得固體離心洗滌3次后，于恒溫干燥箱中干燥4 h，取出研磨成均勻粉末，最后置于馬弗爐中煅燒8 h，即得所需催化劑。

1.3 實驗方法

取100 mL廢水置于燒杯中，用HNO3或NaOH溶液調(diào)節(jié)廢水pH，并加入一定量的催化劑和一定量的H2O2，在磁力攪拌器上反應(yīng)一段時間。每隔10min取樣，以3 000 r/min的轉(zhuǎn)速離心5 min，取上清液進行測定。

1.4 分析方法

采用紫外可見分光光度計測定上清液在波長610 nm處的吸光度，從而計算廢水脫色率。

2 結(jié)果與討論

2.1 Pr與Fe的摩爾比對廢水脫色率的影響

在催化劑加入量為500 mg/L、初始靛藍質(zhì)量濃度為30 mg/L、H2O2加入量為40 mL/L、廢水pH為7的條件下，n（Pr）∶n（Fe）對廢水脫色率的影響見圖1。由圖1可見，加入Pr的催化劑使廢水的脫色效果得到了明顯提高，且n（Pr）∶n（Fe）越大，脫色效果越好。這是因為，Pr促進了Fe（Ⅱ）與Fe（Ⅲ）之間的轉(zhuǎn)換，增強了催化性能，從而提高了降解效率，使得廢水脫色率增加。綜合考慮經(jīng)濟因素和脫色效果，選擇n（Pr）∶n（Fe）=1∶5的催化劑作為進一步的研究對象。

2.2 初始靛藍質(zhì)量濃度對廢水脫色率的影響

在n（Pr）∶n（Fe）=1∶5、催化劑加入量為500 mg/L、H2O2加入量為40 mL/L、廢水pH為7的條件下，初始靛藍質(zhì)量濃度對廢水脫色率的影響見圖2。

由圖2可見，廢水脫色率隨初始靛藍質(zhì)量濃度的增加而減小，降解反應(yīng)60 min，初始靛藍質(zhì)量濃度為30，40，50，60，70 mg/L時的廢水脫色率分別達到87.71%，83.29%，72.42%，62.12%，58.87%。這是因為，初始靛藍質(zhì)量濃度的增大在一定程度上減少了活性基團與有機物的作用幾率，并導致催化劑產(chǎn)生的·OH不足以氧化有機物，從而使廢水脫色率降低。因此，選擇初始靛藍質(zhì)量濃度為30 mg/L。

2.3 催化劑加入量對廢水脫色率的影響

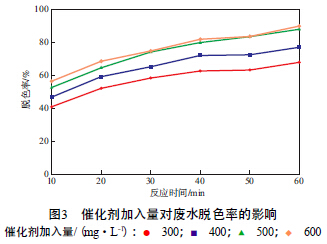

在n（Pr）∶n（Fe）=1∶5、初始靛藍質(zhì)量濃度為30 mg/L、H2O2加入量為40 mL/L、廢水pH為7的條件下，催化劑加入量對廢水脫色率的影響見圖3。由圖3可見：隨催化劑加入量的增大，廢水脫色率明顯提高；而當催化劑加入量達到500 mg/L時，脫色率開始趨于穩(wěn)定。這是因為，當催化劑加入量較少時，產(chǎn)生的·OH不足以有效降解有機物；但若加入量太大，則易產(chǎn)生過多的Fe2+，反而使·OH濃度降低，導致脫色率下降，且易產(chǎn)生二次污染。綜合考慮，選擇催化劑加入量為500 mg/L。

2.4 H2O2加入量對廢水脫色率的影響

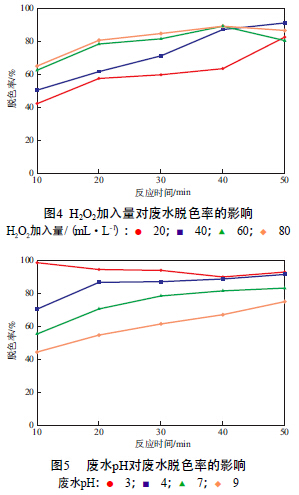

在n（Pr）∶n（Fe）=1∶5、初始靛藍質(zhì)量濃度為30 mg/L、催化劑加入量為500 mg/L、廢水pH為7的條件下，H2O2加入量對廢水脫色率的影響見圖4。由圖4可見：當H2O2加入量較低時，產(chǎn)生的·OH太少，有機物不能充分的降解，致使廢水脫色率較低；當H2O2加入量較高時，產(chǎn)生的·OH又被其他反應(yīng)消耗掉了，導致廢水脫色率出現(xiàn)下降趨勢。因此，選擇H2O2加入量為40 mL/L。

2.5 廢水pH對廢水脫色率的影響

在n（Pr）∶n（Fe）=1∶5、初始靛藍質(zhì)量濃度為30 mg/L、催化劑加入量為500 mg/L、H2O2加入量為40 mL/L的條件下，廢水pH對廢水脫色率的影響見圖5。由圖5可見：當pH在酸性范圍內(nèi)時，廢水脫色率較高；pH=3時，廢水脫色率最高，反應(yīng)50 min時可達到92.78%；相反，pH為堿性時，過量的OH-會與金屬離子反應(yīng)生成沉淀，從而破壞類Fenton體系，不利于有機物的降解，導致廢水脫色率降低。因此，選擇廢水pH為3。具體參見http://www.northcarolinalenders.com更多相關(guān)技術(shù)文檔。

3 結(jié)論

a）采用共沉淀法，引入稀土元素Pr，制得雙金屬氧化物催化劑Fe2-xPrxO3，在很大程度上提高了類Fenton反應(yīng)的效率，廢水脫色率得到顯著提高，對反應(yīng)體系的pH的適用范圍較寬。

b）稀土元素Pr輔助的類Fenton試劑氧化法處理廢水的最佳工藝條件為：催化劑中n（Pr）∶n（Fe）=1∶5，初始靛藍質(zhì)量濃度30 mg/L，催化劑加入量500 mg/L，H2O2加入量40 mL/L，廢水pH 3。在此條件下，反應(yīng)50 min時廢水脫色率可達到92.78%。
