鈦白粉（TiO2）是迄今為止世界上性能最好的一種白色顏料，廣泛應用于涂料、油墨、造紙、塑料、橡膠、日用化工、人造纖維、電焊條、搪瓷、電器、建材等行業。目前全球鈦白粉產能在530 萬t 左右，2007 年中國鈦白粉的總產量約100 萬t，為僅次于美國的世界第二大鈦白粉生產國，其中攀枝花地區鈦白粉總產能達25.8 萬t，位居全國區域產能第一。

攀鋼鈦白粉廠生產能力現為2 萬t·a-1，制造方法采用的是硫酸法，硫酸法生產鈦白粉設備簡單，技術不復雜，對原料的要求也不嚴格，但是其“三廢”排放量大，治理費用高。產生的廢水和廢酸中主要含有游離硫酸、鐵鹽、懸浮物和其它金屬離子硫酸鹽等，水質水量變化幅度大，若不經妥善處理，會對環境造成很大的污染，尤其是其中的重金屬污染物。

1 廢水水質水量

攀鋼鈦白粉廠一車間含鉻含砷廢水來自于一車間板框壓濾機沖洗廢水，所用沖洗水為廠區回用中水或其他車間產生的堿性廢水。由于該廢水含有鉻、砷重金屬污染物，根據國家環保要求，須在車間廢水排放口設置處理設施[4]，出水達標后進入總廢水處理站處理。

攀鋼鈦白粉廠一車間含鉻含砷廢水處理工程設計水量為30 m3·h-1。廢水進水水質TCr、Cr6+、As 質量濃度分別為1.2～1.5、0.58～0.65、0.55～0.63 mg·L-1，排放標準執行污水綜合排放標準GB 8978－1996第一類污染物最高允許排放濃度標準，即出水TCr、Cr6+、As 質量濃度分別為1.5、0.5、0.5 mg·L-1。

2 廢水處理工藝

自然界和生產中的鉻多是以三價和六價的形式存在，三價鉻形成的化合物較穩定，存在于食物和生物組織中，參與生物體代謝活動，是人體必須的微量元素。但在工業生產中使用的鉻化合物多為六價，六價鉻化合物對動物和人有強烈的毒性。在水中，砷的存在形態受pH 的影響較大，主要以亞砷酸鹽和砷酸鹽存在，砷的毒性與它的存在形態密切相關，亞砷酸鹽的毒性是砷酸鹽毒性的25～60 倍。

攀鋼鈦白粉廠一車間含鉻含砷廢水通過管道收集至調節初沉池，正常情況下廢水呈酸性。由于廢水中含有鐵鹽，通過工藝條件的控制，可使廢水中多種重金屬離子與鐵鹽生成穩定的鐵氧體沉淀物。鐵氧體是指具有鐵離子、氧離子及其它金屬離子組成的氧化物晶體。在酸性條件下，Cr6+ 首先被Fe2+ 還原為Cr3+，然后調節廢水pH 至堿性，使其中Cr3+、Fe2+、Fe3+發生共沉淀。通過投加堿液調節初沉池的pH 至堿性，產生沉淀，從而使鉻含量大幅度降低。

在廢水除砷過程中，五價砷比三價砷的去除效果好，所以應預先將三價砷氧化為五價砷后再進行處理，同時三價鐵對廢水中砷的去除效果比二價鐵好。廢水由調節初沉池進入曝氣混合反應池，通過曝氣氧化，三價砷被氧化為五價砷，二價鐵被氧化為三價鐵，使形成沉淀，從而砷含量得以降低。同時在曝氣混合反應池出水口處投加高效絮凝劑進行充分混合，隨后進入高效絮凝斜板沉淀池進行沉淀，斜板沉淀池具有去除率高、停留時間短、占地面積小等優點，常用于廢水處理工程占地面積受到限制時，廢水經斜板沉淀池達到固液分離，上層出水經沉淀池上部三角堰流出匯入車間出水，下層沉淀污泥進入儲泥干化池進行干化處理。

2.1 工藝流程

結合現場實際情況，工藝流程如圖1 所示。

圖1 廢水處理工藝流程

Fig.1 Flow chart of wastewater treatment process

由于攀鋼鈦白粉廠一車間為兩層建筑，進水口在二層，出水口在一層，可以利用車間現狀，使廢水及污泥在各處理構筑物之間靠重力自流，利用自然高差進行流水線處理。因此本工程將兩個溶藥槽、兩個儲液槽以及計量泵、鼓風機和調節初沉池設置在車間二層；車間一層則設置混合曝氣反應池、高效絮凝斜板沉淀池和污泥干化池。

2.2 工藝特點

攀鋼鈦白粉廠一車間含鉻含砷廢水處理工程選擇經實踐證明的成熟工藝、技術和相應的設備，以確保達到出水水質要求；選用技術適用、經濟合理、安全可靠的工藝，在確保處理達標的前提下，做到操作簡單、管理方便、占地面積小、投資省、運行費用低；所選工藝處理程度高，污泥產量少，并根據車間預留場地，因地制宜，合理布局，有效利用空間和場地；整個處理工藝?yán)�用現有車間高差，節省大量能源。

為了解決處理裝置在出現處理容量劇增、設備設施檢修、低負荷運行、管道和閥門臨時故障需要檢修更換、工作人員輪休等諸多情況時發生處理故障，該處理工程建設為構筑物尺寸、處理規模完全相同的兩套處理裝置，每套裝置均可獨立承當水量為30m3·h-1 的含鉻含砷廢水處理。

攀鋼鈦白粉廠一車間含鉻含砷廢水呈強酸性，整套處理裝置須進行防腐處理。在整套處理裝置中除高效絮凝斜板沉淀池為鋼鐵制作外，其它均采用PP 塑料作為制作材料，所有管道、閥門材料均為PP塑料。高效絮凝斜板沉淀池的防腐采用在整個構筑物內用四布五脂（布為玻璃纖維布、脂為環氧樹脂）進行處理，構筑物外壁用三布二脂進行處理，構筑物所用鋼鐵管道均采用內插降一號外壁全涂環氧樹脂的PP 塑料管插入形成的鋼塑復合管，從而達到整個構筑物以及整套裝置的防腐效果。

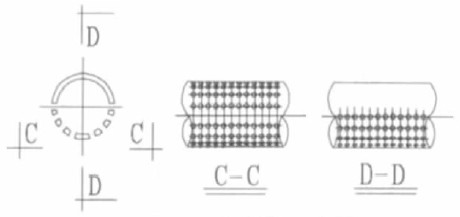

由于攀鋼鈦白粉廠一車間預留場地有限，因而各構筑物設計規模較小，外加重力流作用，導致水體擾動過大，各構筑物不能達到相應的處理效果，為解決這一問題，各構筑物均采用自行設計的穿孔管進、出水，穿孔管示意圖見圖2。

圖2 穿孔管示意圖

Fig.2 Flow chart of perforated pipe

由于該處理工程含鉻含砷廢水水量在一日內不均衡，甚至一日內水量波動很大，因此處理工藝需采用廢水調節池，用以進行水量的調節和水質的均合，以確保后續工藝的正常運行。

2.3 主要設備

溶藥槽設備：2 座，Ф0.8 m×1.0 m，V=0.5 m3；溶藥攪拌機：2 臺，N=550 W，轉速1 400 r·min-1；儲液槽：2 座，Ф0.8 m×1.0 m，V=0.5 m3；1# 計量泵：1 臺，Q=330 L·h-1，N=0.37 kW；2# 計量泵：1 臺，Q=60 L·h-1，N=0.37 kW；調節初沉池：2 座，4.0 m×1.5 m×1.8 m，V=10.8 m3；混合曝氣反應池：2 座，Ф1.8 m×2.6 m，V=6.6 m3；鼓風機：2 臺，Q=0.66～0.59 m3·min-1，N=0.75 kW；高效絮凝斜管沉淀池：2 座，2.5 m×1.5m×3.6 m，V=13.5 m3；污泥干化池：2 座，1.5 m×1.5m×1.0 m，V=2.25 m3。

3 運行效果

該裝置對TCr、Cr6+、As 污染物的去除效果較為穩定，當進水TCr 質量濃度為1.2～1.5 mg·L-1 時，出水TCr 質量濃度為0.30～0.45 mg·L-1，平均去除率達到72.22%；當進水Cr6+ 質量濃度為0.58～0.65mg·L-1 時，出水Cr6+ 質量濃度為0.05～0.12 mg·L-1，平均去除率達到86.18%；當進水As 質量濃度為0.55～0.63 mg·L-1 時，出水As 質量濃度為0.18～0.44 mg·L-1，平均去除率達到47.46%，達到了污水綜合排放標準（GB 8978－1996）第一類污染物最高允許排放濃度標準。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

4 經濟效益分析

根據調試運行期間所得最佳處理效果對應的相關數據，對處理1 m3廢水所需費用進行了估算，主要由電費、藥劑費和人工費組成。一車間廢水處理需要消耗堿、PAM、PAC，需要專職技術管理人員2名。

電費：廢水處理系統運行時所需最大總功率為3.34 kW，電價按0.35 元·kWh-1計算，處理1 m3廢水所需電費0.04 元·m-3。

藥劑費：處理1 m3廢水需要消耗堿、PAM、PAC量分別為0.132、0.011、0.176 kg，三者市場價依次為1.0、1.6、1.2 元·kg-1，則藥劑費為0.36 元·m-3。

人工費：技術人員2 名，每人每月平均工資為1 200 元，則人工費為0.11 元·m-3。

綜上，攀鋼鈦白粉廠一車間含鉻含砷廢水處理工程的運行費用為0.51 元·m-3，工程總運行費用為13.22 萬元·a-1。

5 結論

攀鋼鈦白粉廠一車間含鉻含砷廢水處理工程采用微孔曝氣與高效絮凝斜板沉淀相結合為主體的處理工藝，在進水水量波動較大的情況下，出水TCr、Cr6+、As 平均去除率分別達到72.22%、86.18%、47.46%，達到污水綜合排放標準（GB 8978－1996）第一類污染物最高允許排放濃度標準。
