0前言
日前氰化物鍍銅仍在鋼鐵基體和鋅合金等電鍍上作為預鍍工藝。氰化物鍍液的電流效率低，并且氰化物有劇毒，對環境的危害很大。幾十年來，我國的電鍍工作者從來沒有間斷過元氰鍍銅的研究，也開發了很多元氰鍍銅體系，如焦磷酸鹽鍍銅、硫酸鹽鍍銅、檸檬酸鍍銅等，但是很難在鐵基體表面上直接鍍銅。隨著我國工業的飛速發展和國際社會對環境保護的重視，傳統的氰化物工藝將被工業淘汰，去年國家經貿委發布的32號令，將限期淘汰含氰電鍍。北京2004年推動電鍍與精飾清潔生產技術論壇的召開加快了清潔生產的實施。面對工業發展和環境方面的挑戰，我們必須努力尋找一種取代氰化物預鍍銅的新工藝。
在“電位活化”理論的指導下，我們對焦磷酸鹽預鍍銅工藝進行了重點研究。推出的工藝使鍍層取得了良好的結合力，并且在鍍液的電流效率、分散能力、覆蓋能力、深鍍能力和穩定性等方面與氰化物鍍液相當，有的比氰化物鍍液還好。我們?cè)诤罄m(xù)處理中對廢液中的焦磷酸根等離子進行回收再利用，降低了生產成本，使廢水的排放達到了國家標準。使該工藝成為取代氰化物預鍍銅的一個理想的清潔生產工藝。
1電位活化理論
“電位活化”理論是在焦磷酸鹽鍍銅工藝中研究金屬沉積初始過程時提出的理論概念，其基本觀點如下：
(1)鈍化現象是金屬在介質中普遍存在的介面現象。無氰鍍銅層與鋼鐵基本結合不良是這一現象的宏觀表露。
(2)在電鍍過程中，基本金屬的表面可以由鈍態向活化狀態轉化，決定條件是溶液中金屬的離子的最初析出電位(o析)與基體表面的活化電位(D活)間的相對大小。
(3)當中析負于�；顣r(shí)，電鍍的開始瞬間將首先完成基體金屬表面的活化，隨后鍍層沉積在已活化的基體表面上，形成具有良好結合強度的鍍層。反之，只能在鈍態的基體金屬表面上形成結合強度很差的鍍層。
(4)可以通過選取絡合劑、輔助絡合劑、提高絡合劑濃度、降低主鹽濃度、加入表面活性劑、控制起始電流密度等多種增強金屬離子還原時的極化程度的工藝措施，使m析負于�；睿蕴岣咤儗油w金屬的結合強度。以上觀點為我們的工藝研究提供了理論基礎，并且指導我們對工藝進行優化和改進。
2焦磷酸鹽直接鍍銅工藝

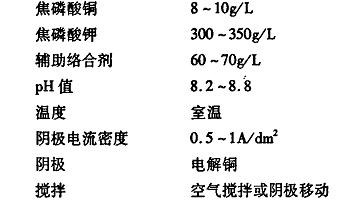

2.1工藝配方及工藝條件
2.2鍍液配制
(1)在鍍槽中加入I／2體積去離子水，加入計量的焦磷酸鉀，加熱攪拌溶解。
(2)攪拌下加入計量的工業級焦磷酸銅(以銅計)，加熱至完全溶解。
(3)加入計量的輔助絡合劑，攪拌至完全溶解。(4)用磷酸和氫氧化鉀調節溶液的PH值在8.2—8.8范圍內。
(5)在鍍液中加入0.5ml／L的H：02和少量的活性碳，加熱使反應充分，攪拌后過濾除去雜質。靜置后可試鍍。
2.3工藝流程
除油一水洗一浸酸一水洗一表面調整一水洗一下槽。
2.4溶液成分及工藝條件的影響
2.4.1焦磷酸銅的影響
焦磷酸銅是主鹽。如果銅含量過低，不但鍍層的光亮整平性差，而且允許工作電流密度范圍狹小。若銅含量過高，焦磷酸鉀含量也要相應增加，從而增加新配液費用和增加零件電鍍時帶出的損失，成本高，所以不易過高。
2.4.2焦磷酸鉀的影響
焦磷酸鉀是主絡合劑，其作用是使絡合物穩定，增強極化，改善鍍層結晶，提高鍍液分散能力和覆蓋能力，促使陽極溶解。
2.4.3輔助絡合劑的影響
輔助絡合劑能與銅生成絡鹽，其作用是改善鍍液分散能力，促使陽極溶解，防止產生銅粉，還可增加電流密度，增強鍍液的緩沖作用和提高鍍層的結合強度。
2.4.4pH值的影響
在焦磷酸鹽鍍銅溶液中pH值的高低直接影響到鍍層質量和鍍液的穩定性。當PH值過低時，零件的深凹處發暗，鍍層易生毛刺，鍍液中的焦磷酸鉀也易于水解成正磷酸鹽。如pH值過高，鍍層的光亮范圍狹小，色澤暗紅，結晶粗糙疏松，允許工作電流密度降低，鍍液的分散能力降低，陰極電流效率降低。
2.4.5攪拌的影響
攪拌鍍液不僅能增加鍍層光亮度，還能增大陰極工作電流密度，進而提高鍍層的結合強度。常用的攪拌是陰極移動。
2.4.6陽極的影響
陽極應選用堅實、結晶致密的電解銅板，以壓延板為好。陽極與陰極面積比為2：l。陽極電流密度過大，陽極表面易鈍化。
3鍍液和鍍層性能測試
3.1鍍層結合強度的測定結果
3.1.1定性測定
用0.5mill厚的鐵片在35℃下，用lA／dm2的電流在焦磷酸鹽鍍液中預鍍3min，然后在酸性銅鍍中加厚鍍10mln，反復彎折180。無脫皮現象。
3.1.2定量測定
鍍層結合強度的定量測定參照武漢材保所介紹的方法(第三屆國際金屬腐蝕會議宣讀)進行。試件采用20號碳鋼分三種情況：1號、2號試件采用控制起始電流密度的方法先采用焦磷酸鹽直接鍍銅801J.m，然后用普通酸性銅加厚2.5—3.0mm。3號、4號試件采用焦磷酸鹽預鍍5min，然后同樣用酸性銅加厚。5號試件采用氰化物預鍍銅5min，再以酸性銅加厚。最后按定量測定辦法處理，用特制夾具在材料實驗機上將鍍層拉開，所得結果見表l。
表中1、3號數據相同，在酸性銅與焦鹽結合處被拉開，數值僅表示酸性銅與焦鹽銅鍍層的結合強度，焦鹽銅層仍完整的保留在鐵基體上，說明同鐵基體間的結合強度大于該值。4號試件全部鍍層均未被拉開，鍍層沿側面剪斷，說明結合強度大于該值。
3.2分散能力的對比實驗
在溫度為35℃，電流密度為0.5A／din2，電鍍時間為30min條件下，在梯形槽中用重量法分別測定焦磷酸鹽體系和氰化物體系的分散能力。測得焦磷酸鹽體系的分散能力為95.2％，而氰化物體系的分散能力為85.7％，這說明我們改進的焦磷酸鹽體系的溶液分散能力要比氰化物體系的好。
3.3電流效率的對比實驗
在溫度為35℃，電流密度為0.5A／din2，電鍍時閉為301nin條件下，把焦磷酸鹽體系(或氰化物體系)和酸性銅體系的鍍液串聯(近似認為酸性銅體系的電流效率為100％)，在上述兩個體系中分別在銅試件上鍍銅，然后用重量法分別測定焦磷酸體系和氰化物體系的電流效率。測得焦磷酸鹽體系的電流效率為93％，氰化物體系的電流效率為85％，可見，此工藝的電流效率比氰化物體系的高。具體參見http://www.northcarolinalenders.com更多相關技術文檔。
4絡合劑的回收利用
4.1化學法回收利用原理
焦磷酸銅鍍銅工藝中，廢水中含有大量的重金屬銅離子和絡合劑焦磷酸鉀。若將其排放到環境中會造成污染，而且焦磷酸鉀在水中，會轉化為磷酸鹽，含有大量的磷，使水體富磷，水中的藻類就會大量繁殖，吸收大量的氧，使水體中魚類缺氧而死去，對自然造成破壞。另外，焦磷酸鉀與銅離子絡合，使銅不易除掉，所以，先除焦磷酸鉀是除銅達標的前提。而且焦磷酸鉀的成本高，回收利用具有可觀的經濟價值。我們采用化學法除去焦磷酸鉀和銅離子，其原理如下：
4.2工藝流程
電鍍槽一回收槽一沉淀焦磷酸根一沉淀銅一置換銅一中和。
4.3工藝說明
鍍件從電鍍槽中取出會帶出大量的鍍液，可通過回收槽回收，返回電鍍槽中循環再利用。而從回收槽出來的鍍件仍會帶有少量的焦磷酸根，可在沉淀焦磷酸根槽中，通過加入過量的硫酸銅除去，PH值控制在2～3，得到的焦磷酸銅沉淀，可作為主鹽重復利用。進入沉淀銅槽中的鍍件會帶有少量的銅離子，可生成氫氧化銅除去，pH值控制在9一lO。置換銅槽加入鐵屑置換除去殘余的少量銅離子，置換銅槽應保持弱酸性。在中和槽中中和鍍件帶入的酸，最后用雙環己酮草酰二腙(簡稱BCO)光度法檢測中和槽中Cu“的含量，可最終達到國家排放標準。
5結論
(1)焦磷酸鹽直接鍍銅的工藝規范為：焦磷酸銅濃度為8一lQg／L，焦磷酸鉀濃度為300～3SOGL，輔助絡合荊濃度為60一709／L，可鍍出結合強度良好的鍍層，且鍍液分散能力和電流效率都比氰化物溶液的好，該工藝適合于鋼鐵件的預鍍工藝。
(2)利用化學法可以除掉帶出液中的焦磷酸根和銅離子，并做到回收利用，使最終排放水中的焦磷酸根和銅離子濃度達到國家標準，實現清潔生產。
