公布日：2023.10.10
申請日：2023.06.16
分類號：B01D21/18(2006.01)I;B01D21/24(2006.01)I
摘要
本發明屬于污泥處理技術領域，且公開了一種環形沉淀池用刮泥機，包括工作橋板，所述工作橋板底部靠近兩側位置均安裝有若干滾輪，所述滾輪用于連接環形沉淀池頂部，并幫助整個裝置在環形沉淀池內進行圓周運動，所述工作橋板的頂部還安裝有兩個護欄，此外，還包括：支架，其設置有若干個，上端與工作橋板底部焊接固定，且若干所述支架的底部長度逐漸增長，以適應環形沉淀池的斜向底面；工作架，其設置于支架的底部，并與若干支架底部長度適配，整體呈斜向放置；刮板，其沿工作架的橫向方向并排緊貼設置有若干個，且所述刮板下端呈“L”形彎折，所述刮板的底部呈彎折倒鉤狀。本發明具有對環形沉淀池底部淤泥刮除更全面的優點。
權利要求書

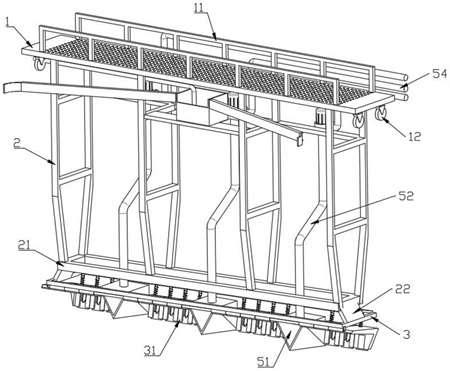

1.一種環形沉淀池用刮泥機，包括工作橋板(1)，其特征在于：所述工作橋板(1)底部靠近兩側位置均安裝有若干滾輪(12)，所述滾輪(12)用于連接環形沉淀池頂部，并幫助整個裝置在環形沉淀池內進行圓周運動，所述工作橋板(1)的頂部還安裝有兩個護欄(11)，此外，還包括：支架(2)，其設置有若干個，上端與工作橋板(1)底部焊接固定，且若干所述支架(2)的底部長度逐漸增長，以適應環形沉淀池的斜向底面；工作架(3)，其設置于支架(2)的底部，并與若干支架(2)底部長度適配，整體呈斜向放置；刮板(31)，其沿工作架(3)的橫向方向并排緊貼設置有若干個，且所述刮板(31)下端呈“L”形彎折，所述刮板(31)的底部呈彎折倒鉤狀，所述刮板(31)底部用以和環形沉淀池底部接觸并刮去污泥；緊壓組件(32)，其設置于刮板(31)的上方，并按刮板(31)數量設置有多組，用以為刮板(31)提供下壓力，使其緊貼環形沉淀池底部。
2.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述支架(2)的下端焊接固定有連接架(21)，所述連接架(21)用于連接若干支架(2)的下端，并穩定支架(2)，所述連接架(21)的兩側均焊接固定有連接板(22)，所述連接板(22)下端與工作架(3)焊接固定。
3.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述刮板(31)的上端安裝有轉動件(311)，所述工作架(3)下端對應轉動件(311)的位置設置有轉軸(312)，所述轉軸(312)兩端通過方塊焊接固定于工作架(3)的兩側，所述轉動件(311)套設于轉軸(312)圓弧面，且所述刮板(31)可借助轉動件(311)在轉軸(312)圓弧面上轉動。
4.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述緊壓組件(32)包括斜向安裝于工作架(3)上端面的穩定板(321)，所述穩定板(321)的下表面對應若干刮板(31)的位置均固接有彈簧A(322)，所述彈簧A(322)的下端與刮板(31)固接。
5.根據權利要求4所述的一種環形沉淀池用刮泥機，其特征在于：所述彈簧A(322)的內部設置有穩定伸縮桿(323)，所述穩定伸縮桿(323)的上下端分別與穩定板(321)和刮板(31)轉動相接，且穩定伸縮桿(323)為氣桿。
6.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述刮板(31)的下端內部設置有活動組件(4)，所述活動組件(4)包括穿設于刮板(31)內部的活動軸(42)，所述刮板(31)下端內部開設有活動孔(41)，所述活動軸(42)穿設于活動孔(41)內，所述活動軸(42)的下端轉動連接有活動板(45)，所述刮板(31)下端內部開設有活動槽(44)，所述活動板(45)位于活動槽(44)內，并與活動槽(44)滑動配合，所述活動孔(41)內設置有彈簧B(43)，所述彈簧B(43)的兩端分別與活動孔(41)內壁和活動軸(42)固接，所述刮板(31)下端中心位置向上凹陷設置有方槽。
7.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述位于工作架(3)兩端最外側位置的刮板(31)均向外延伸一端距離，且延伸呈上寬下窄的斜向延伸方向。
8.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：若干所述支架(2)之間均安裝有回流組件(5)，所述回流組件(5)包括安裝于相鄰兩個刮板(31)之間的抽取盒(51)，所述抽取盒(51)的上端固接有回流管(52)，所述回流管(52)與抽取盒(51)內部連通，所述回流管(52)的上端安裝有污泥泵(53)，所述污泥泵(53)與支架(2)螺栓固定，所述污泥泵(53)的一側安裝有輸送管(54)，所述輸送管(54)與厭氧區相連。
9.根據權利要求1所述的一種環形沉淀池用刮泥機，其特征在于：所述支架(2)表面靠近上端位置還安裝有清理組件(6)，所述清理組件(6)包括底部焊接固定于支架(2)上的清污盒(61)，所述清污盒(61)設置于沉淀池內液面高度的位置，所述清污盒(61)的內壁安裝有清污管(62)，所述清污管(62)的一端與外部抽取泵相連，所述清污盒(61)的兩側均斜向安裝有集污臂(63)，兩個所述集污臂(63)最遠端連線距離與沉淀池整體寬度相適配，所述集污臂(63)遠離清污盒(61)的位置安裝有弧形板(64)。
發明內容
本發明的目的在于提供一種環形沉淀池用刮泥機，以解決上述背景技術中提出的問題。
為了實現上述目的，本發明提供如下技術方案：一種環形沉淀池用刮泥機，包括工作橋板，所述工作橋板底部靠近兩側位置均安裝有若干滾輪，所述滾輪用于連接環形沉淀池頂部，并幫助整個裝置在環形沉淀池內進行圓周運動，所述工作橋板的頂部還安裝有兩個護欄，此外，還包括：
支架，其設置有若干個，上端與工作橋板底部焊接固定，且若干所述支架的底部長度逐漸增長，以適應環形沉淀池的斜向底面；
工作架，其設置于支架的底部，并與若干支架底部長度適配，整體呈斜向放置；
刮板，其沿工作架的橫向方向并排緊貼設置有若干個，且所述刮板下端呈“L”形彎折，所述刮板的底部呈彎折倒鉤狀，所述刮板底部用以和環形沉淀池底部接觸并刮去污泥；
緊壓組件，其設置于刮板的上方，并按刮板數量設置有多組，用以為刮板提供下壓力，使其緊貼環形沉淀池底部。
優選地，所述支架的下端焊接固定有連接架，所述連接架用于連接若干支架的下端，并穩定支架，所述連接架的兩側均焊接固定有連接板，所述連接板下端與工作架焊接固定。
優選地，所述刮板的上端安裝有轉動件，所述工作架下端對應轉動件的位置設置有轉軸，所述轉軸兩端通過方塊焊接固定于工作架的兩側，所述轉動件套設于轉軸圓弧面，且所述刮板可借助轉動件在轉軸圓弧面上轉動。
優選地，所述緊壓組件包括斜向安裝于工作架上端面的穩定板，所述穩定板的下表面對應若干刮板的位置均固接有彈簧A，所述彈簧A的下端與刮板固接。
優選地，所述彈簧A的內部設置有穩定伸縮桿，所述穩定伸縮桿的上下端分別與穩定板和刮板轉動相接，且穩定伸縮桿為氣桿。
優選地，所述刮板的下端內部設置有活動組件，所述活動組件包括穿設于刮板內部的活動軸，所述刮板下端內部開設有活動孔，所述活動軸穿設于活動孔內，所述活動軸的下端轉動連接有活動板，所述刮板下端內部開設有活動槽，所述活動板位于活動槽內，并與活動槽滑動配合，所述活動孔內設置有彈簧B，所述彈簧B的兩端分別與活動孔內壁和活動軸固接，所述刮板下端中心位置向上凹陷設置有方槽。
優選地，所述位于工作架兩端最外側位置的刮板均向外延伸一端距離，且延伸呈上寬下窄的斜向延伸方向。
優選地，若干所述支架之間均安裝有回流組件，所述回流組件包括安裝于相鄰兩個刮板之間的抽取盒，所述抽取盒的上端固接有回流管，所述回流管與抽取盒內部連通，所述回流管的上端安裝有污泥泵，所述污泥泵與支架螺栓固定，所述污泥泵的一側安裝有輸送管，所述輸送管與厭氧區相連。
優選地，所述支架表面靠近上端位置還安裝有清理組件，所述清理組件包括底部焊接固定于支架上的清污盒，所述清污盒設置于沉淀池內液面高度的位置，所述清污盒的內壁安裝有清污管，所述清污管的一端與外部抽取泵相連，所述清污盒的兩側均斜向安裝有集污臂，兩個所述集污臂最遠端連線距離與沉淀池整體寬度相適配，所述集污臂遠離清污盒的位置安裝有弧形板。
本發明的有益效果如下：
1、本發明通過在工作架下方并排設置有多個刮板，在整個裝置移動至環形沉淀池的凹凸不平區域時，沉淀池底部凸起位置會使相應位置的刮板被向上頂起，而該刮板由于獨立設置，布影響其他位置刮板進行淤泥刮除，因此只有凸起位置的刮板被相應頂起，而凸起位置兩側的刮板則繼續對淤泥進行刮除，而在出現凹陷位置時，該凹陷位置對應的刮板則在緊壓組件的下壓力作用下，向下壓入凹陷位置內，對凹陷位置內的淤泥進行刮除，通過設置若干獨立且互不干擾的刮板，有效避免了在沉淀池底部不平坦狀態下使刮板無法有效刮凈淤泥的問題，有效提高整個刮泥機的運行效率。
2、本發明通過活動組件的設置，在刮板中心位置經過沉淀池地面凸起時，會帶動活動板上移，并壓縮彈簧B，從而無需使整個刮板向上抬起，使刮板的兩側位置仍可進行凸起位置兩側的淤泥刮除，另外，在刮板的兩側位置受到凸起影響而整個抬升時，受彈簧B彈力作用，會使活動軸帶動活動板下移，使活動板下端伸出刮板的底部以外，進而對此時受到抬升的刮板刮除不到的位置進行淤泥刮除，同時由于活動板與活動軸的轉動相連，活動板可根據凸起位置進行轉動，從而配合凸起位置轉動至任意角度，進行更全面的淤泥刮除，提高整個刮泥機的淤泥刮除全面性。
3、本發明通過回流組件的設置，用于在進行淤泥刮除時，部分淤泥進入抽取盒內，隨后同步通過污泥泵抽取部分淤泥，使淤泥進入回流管內，并通過污泥泵進入輸送管，由輸送管將污泥送入?yún)捬鯀^(qū)做污泥回流，提高處理效率。
4、本發明通過清理組件的設置，清污盒用于收集液面表面漂浮的浮渣，同時，兩側的集污臂用于將液面兩側漂浮的浮渣集中至中心的清污盒內，同時，在清污盒內浮渣收集完畢后，通過外部抽取泵將清污盒內的浮渣抽出，以此保證沉淀池表面清潔美觀，同時可避免漂浮在沉淀池上的浮渣跟隨出水，影響出水水質。
（發明人：歐少清;劉瑞龍;梁玲燕;許容花）
