公布日：2023.10.10
申請日：2023.06.15
分類號：C02F11/13(2019.01)I;B02C19/00(2006.01)I;B02C23/16(2006.01)I
摘要
本發明公開了一種水泥窯污泥協同處理裝置，涉及污泥處理設備技術領域。本發明包括烘干筒和螺旋輸送機，螺旋輸送機穿插入烘干筒內；烘干筒內轉動連接有撥料盤，以及連接有底板；底板開設有排料槽口，并連接有出料輸送機；螺旋輸送機外壁連接有成傘狀結構的環形板，且環形板表面圓周陣列有若干排擋針；螺旋輸送機的轉軸連接有若干破碎撥桿，破碎撥桿與環形板表面貼合，并開設有與擋針一一對應的槽口，用于通過轉軸帶動破碎撥桿轉動，利用破碎撥桿和擋針對的落入環形板表面的污泥進行破碎。本發明通過螺旋輸送機的轉軸帶動破碎撥桿轉動，利用破碎撥桿和擋針對的落入環形板表面的污泥進行破碎，解決了現有污泥破碎不徹底，影響燃燒效果的問題。
權利要求書

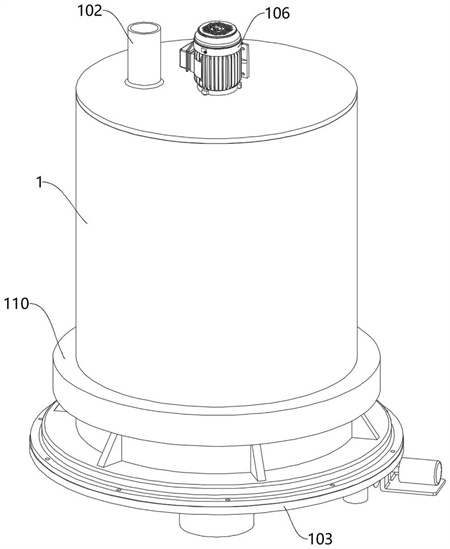

1.一種水泥窯污泥協同處理裝置，其特征在于：包括烘干筒(1)和螺旋輸送機(2)，螺旋輸送機(2)由下往上穿插入烘干筒(1)內；所述烘干筒(1)下端連接有進風管(101)，上端連接有出風口(102)；所述烘干筒(1)內轉動連接有撥料盤，所述烘干筒(1)下端固定連接有底板(103)；所述底板(103)開設有排料槽口(104)，所述底板(103)下表面固定連接有出料輸送機(105)，且出料輸送機(105)與排料槽口(104)連通，用于通過撥料盤轉動，將污泥撥入排料槽口(104)內；所述螺旋輸送機(2)的轉軸貫穿烘干筒(1)頂壁，并連接有電機(106)，所述螺旋輸送機(2)外壁固定連接有成傘狀結構的環形板(201)，且環形板(201)表面圓周陣列有若干排擋針(202)；所述螺旋輸送機(2)的轉軸連接有若干破碎撥桿(203)，所述破碎撥桿(203)與環形板(201)表面貼合，并開設有與擋針(202)一一對應的槽口(204)，用于通過轉軸帶動破碎撥桿(203)轉動，利用破碎撥桿(203)和擋針(202)對的落入環形板(201)表面的污泥進行破碎。
2.根據權利要求1所述的一種水泥窯污泥協同處理裝置，其特征在于，所述撥料盤包括外環(4)和與螺旋輸送機(2)外壁轉動連接有的內環(3)，且內環(3)與外環(4)間通過若干撥料桿(301)連接，且撥料桿(301)下表面與底板(103)貼合；所述外環(4)傳動連接有驅動機構。
3.根據權利要求2所述的一種水泥窯污泥協同處理裝置，其特征在于，所述外環(4)固定連接有齒圈(401)，所述出料輸送機(105)的轉軸固定連接有主動輪(107)，且主動輪(107)上側貫穿底板(103)，并與齒圈(401)嚙合。
4.根據權利要求3所述的一種水泥窯污泥協同處理裝置，其特征在于，所述內環(3)與外環(4)間轉動連接有若干壓輥(302)，用于通過壓輥(302)對底板(103)表面的污泥塊進行輥壓破碎。
5.根據權利要求4所述的一種水泥窯污泥協同處理裝置，其特征在于，所述撥料桿(301)上表面為斜面結構，所述壓輥(302)位于撥料桿(301)轉動方向的前側，且壓輥(302)上側位于撥料桿(301)上方，用于對撥料桿(301)進行遮擋，避免污泥落入壓輥(302)和撥料桿(301)之間。
6.根據權利要求1所述的一種水泥窯污泥協同處理裝置，其特征在于，所述環形板(201)表面開設有若干篩孔(205)。
7.根據權利要求1或6所述的一種水泥窯污泥協同處理裝置，其特征在于，每排所述擋針(202)相對環形板(201)直徑方向傾斜排列。
8.根據權利要求1所述的一種水泥窯污泥協同處理裝置，其特征在于，所述螺旋輸送機(2)上端的出料口固定連接有若干破碎板(206)，所述破碎板(206)側面平行于螺旋輸送機(2)的半徑方向，用于對出料口擠出的污泥進行破碎。
9.根據權利要求1所述的一種水泥窯污泥協同處理裝置，其特征在于，所述烘干筒(1)內壁固定連接有若干成漏斗狀的環形擋板(108)，所述螺旋輸送機(2)外壁固定連接有與環形擋板(108)間隔設置的傘狀導流板(109)，用于通過環形擋板(108)和傘狀導流板(109)對污泥進行導流，增加污泥的下落時間。
10.根據權利要求1所述的一種水泥窯污泥協同處理裝置，其特征在于，所述烘干筒(1)外壁固定連接有環形槽板(110)，使得烘干筒(1)外壁與環形槽板(110)間圍合成分配腔室；所述進風管(101)與環形槽板(110)連接，并與分配腔室連通，且烘干筒(1)側壁開設有若干與分配腔室連通的進風口(111)。
發明內容
本發明的目的在于提供一種水泥窯污泥協同處理裝置，通過螺旋輸送機的轉軸帶動破碎撥桿轉動，利用破碎撥桿和擋針對的落入環形板表面的污泥進行破碎，解決了現有污泥破碎不徹底，影響燃燒效果的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種水泥窯污泥協同處理裝置，包括烘干筒和螺旋輸送機，螺旋輸送機由下往上穿插入烘干筒內；所述烘干筒下端連接有進風管，上端連接有出風口；所述烘干筒內轉動連接有撥料盤，所述烘干筒下端固定連接有底板；所述底板開設有排料槽口，所述底板下表面固定連接有出料輸送機，且出料輸送機與排料槽口連通，用于通過撥料盤轉動，將污泥撥入排料槽口內；所述螺旋輸送機的轉軸貫穿烘干筒頂壁，并連接有電機，所述螺旋輸送機外壁固定連接有成傘狀結構的環形板，且環形板表面圓周陣列有若干排擋針；所述螺旋輸送機的轉軸連接有若干破碎撥桿，所述破碎撥桿與環形板表面貼合，并開設有與擋針一一對應的槽口，用于通過轉軸帶動破碎撥桿轉動，利用破碎撥桿和擋針對的落入環形板表面的污泥進行破碎。
作為本發明的一種優選技術方案，所述撥料盤包括外環和與螺旋輸送機外壁轉動連接有的內環，且內環與外環間通過若干撥料桿連接，且撥料桿下表面與底板貼合；所述外環傳動連接有驅動機構。
作為本發明的一種優選技術方案，所述外環固定連接有齒圈，所述出料輸送機的轉軸固定連接有主動輪，且主動輪上側貫穿底板，并與齒圈嚙合。
作為本發明的一種優選技術方案，所述內環與外環間轉動連接有若干壓輥，用于通過壓輥對底板表面的污泥塊進行輥壓破碎。
作為本發明的一種優選技術方案，所述撥料桿上表面為斜面結構，所述壓輥位于撥料桿轉動方向的前側，且壓輥上側位于撥料桿上方，用于對撥料桿進行遮擋，避免污泥落入壓輥和撥料桿之間。
作為本發明的一種優選技術方案，所述環形板表面開設有若干篩孔。
作為本發明的一種優選技術方案，每排所述擋針相對環形板直徑方向傾斜排列。
作為本發明的一種優選技術方案，所述螺旋輸送機上端的出料口固定連接有若干破碎板，所述破碎板側面平行于螺旋輸送機的半徑方向，用于對出料口擠出的污泥進行破碎。
作為本發明的一種優選技術方案，所述烘干筒內壁固定連接有若干成漏斗狀的環形擋板，所述螺旋輸送機外壁固定連接有與環形擋板間隔設置的傘狀導流板，用于通過環形擋板和傘狀導流板對污泥進行導流，增加污泥的下落時間。
作為本發明的一種優選技術方案，所述烘干筒外壁固定連接有環形槽板，使得烘干筒外壁與環形槽板間圍合成分配腔室；所述進風管與環形槽板連接，并與分配腔室連通，且烘干筒側壁開設有若干與分配腔室連通的進風口。
本發明具有以下有益效果：
1、本發明通過螺旋輸送機的轉動帶動帶動破碎撥桿轉動，利用破碎撥桿和擋針對的落入環形板表面的污泥進行破碎，從而避免污泥結塊，有利于提高污泥的烘干效果，以及后續再水泥窯內的燃燒效果。
2、本發明通過將螺旋輸送機豎直設置，使得螺旋輸送機在朝烘干筒內輸送污泥的同時實現污泥自動瀝水的效果，并且，螺旋輸送機大部分位于烘干筒內部，從而使得在污泥輸送過程中起到預熱的作用，從而有利于提高污泥烘干效率。
（發明人：朱江平;王俊峰;黃江;李振華）
