公布日：2024.04.19

申請日：2022.10.10

分類號：B01D21/02(2006.01)I

摘要

本發明涉及高分子材料技術領域及界面化學技術領域，具體涉及一種污水池懸浮蓋板和防污裝置。所述懸浮蓋板包括：懸浮架和設置在所述懸浮架內的極性聚烯烴片材；其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側基和親油性側基；且所述極性聚烯烴片材的表面具有多個異形結構，所述異形結構的平均尺寸不小于100μm，高度不大于20μm；所述親水性側基的表面接枝率為10-50％，所述親油性側基的表面接枝率為10-50％。采用本發明所述的污水池懸浮蓋板，減少水蒸發效率≥80％，對于污水池VOC的降低比例≥85％。

權利要求書

1.一種污水池懸浮蓋板，其特征在于，所述懸浮蓋板包括：懸浮架和設置在所述懸浮架內的極性聚烯烴片材；其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側基和親油性側基；且所述極性聚烯烴片材的表面具有多個異形結構，所述異形結構的平均尺寸不小于100μm，高度不大于20μm；所述親水性側基的表面接枝率為10-50％，所述親油性側基的表面接枝率為10-50％。

2.根據權利要求1所述的懸浮蓋板，其中，所述親水性側基的表面接枝率為20-50％；和/或，所述親油性側基的表面接枝率為20-50％；和/或，所述低密度聚烯烴基材的密度小于0.2g/cm3，優選密度不大于0.1g/cm3。

3.根據權利要求1或2所述的懸浮蓋板，其中，所述異形結構的平均尺寸不大于5mm；和/或，所述異形結構的高度不小于0.5μm；和/或，所述片材的表面的水接觸角＜30°，優選為0-20°，更優選為0°；和/或，所述片材的表面的白油接觸角＜30°，優選為0-20°，更優選為0°；和/或，所述片材表面含有5～120個異形結構/cm2；和/或，所述片材無通孔。

4.根據權利要求1-3中任意一項所述的懸浮蓋板，其中，所述低密度聚烯烴基材選自熱塑性聚烯烴；優選地，所述低密度聚烯烴基材包含聚丙烯，更優選以所述低密度聚烯烴基材總質量為基準，所述低密度聚丙烯的含量不低于50wt％；和/或，所述低密度聚烯烴基材的重均分子量為104-106g/mol。

5.根據權利要求4所述的懸浮蓋板，其中，所述聚丙烯選自均聚聚丙烯、無規共聚聚丙烯和抗沖共聚聚丙烯中的至少一種；和/或，所述聚烯烴基材還包含聚乙烯和/或聚烯烴彈性體。

6.根據權利要求1-5中任意一項所述的懸浮蓋板，其中，所述極性聚烯烴片材的彎曲強度為0.01-0.5MPa，優選為0.01-0.15MPa。

7.根據權利要求1-6中任意一項所述的懸浮蓋板，其中，所述親水性側基為含有氧、硫、氮、硅和鹵素中的至少一種雜原子并且含有碳碳雙鍵的單體側基；和/或，所述親水性側基的單體為含有碳碳雙鍵的有機酸、含有碳碳雙鍵的有機酸的衍生物、含碳碳雙鍵的有機酸鹽和含乙烯基的硅烷中的至少一種；其中，所述含碳碳雙鍵的有機酸鹽為含有碳碳雙鍵的有機酸鹽化后的產物和/或含有碳碳雙鍵的有機酸衍生物鹽化后的產物；和/或，所述有機酸衍生物包括有機酸的酸酐和含有機酸的酯中的至少一種；和/或，所述含乙烯基的硅烷為式(A)所示的化合物中的一種或多種：CH2＝CH2(CH2)nSiX3式(A)其中n＝0-3的整數，X為鹵素、甲氧基、乙氧基、乙酰氧基中的至少一種；和/或，所述親油性側基為含乙烯基硅油側基和/或含苯乙烯側基；和/或，所述親油性側基的單體為端乙烯基硅油和/或高乙烯基硅油，優選為乙烯基硅油、甲基乙烯基硅油、乙烯基含氫硅油和二乙烯基硅油中的至少一種。

8.根據權利要求1-7任意一項所述的懸浮蓋板，其中，所述親水性側基的單體為馬來酸酐、馬來酸酐衍生物、甲基丙烯酸及其衍生物、乙酸乙烯酯、烯基磺酸及其衍生物、對苯乙烯甲酸、對苯乙烯乙酸、衣康酸、油酸和花生烯酸中的至少一種，和/或它們的成鹽形式；優選為馬來酸酐、馬來酸酐衍生物、甲基丙烯酸和甲基丙烯酸衍生物中的至少一種，和/或它們的成鹽形式；更優選為馬來酸酐和/或馬來酸酐成鹽形式。

9.根據權利要求1-8中任意一項所述的懸浮蓋板，其中，所述懸浮架內設置有支撐骨架，用于固定所述極性聚烯烴片材。

10.一種防污裝置，其特征在于，該裝置的內部設置有權利要求1-9中任意一項所述的懸浮蓋板。

發明內容

本發明的目的是為了克服現有技術污水懸浮蓋板減少污水池水、油揮發材料存在效果差、耐久性差、成本高等問題，提供一種污水池懸浮蓋板和防污裝置，該懸浮蓋板能夠抑制水、油的蒸發，抑制VOCs氣體的揮發。

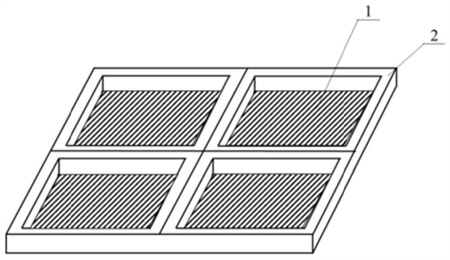

為了實現上述目的，本發明第一方面提供一種污水池懸浮蓋板，所述懸浮蓋板包括：懸浮架和設置在所述懸浮架內的極性聚烯烴片材；

其中，所述極性聚烯烴片材包括：低密度聚烯烴基材和接枝在所述低密度聚烯烴基材的表面的親水性側基和親油性側基；且所述極性聚烯烴片材的表面具有多個異形結構，所述異形結構的平均尺寸不小于100μm，高度不大于20μm；所述親水性側基的表面接枝率為10-50％，所述親油性側基的表面接枝率為10-50％。

本發明第二方面提供一種防污裝置，該裝置的內部設置有本發明所述的懸浮蓋板。

通過上述技術方案，本發明所述的柔性浮頂組件具有如下優點：

(1)本發明所述的污水池懸浮蓋板，采用含有親水、親油表面的極性聚烯烴片材組裝而成，使得材料表面在保證力學性能不受影響的前提下，通過接枝在低密度聚烯烴基材表面的親水、親油基團，以及異形結構的粗糙性質，有效提高親水表面的親水、親油性且性能穩定，從而有效提高材料減少水油蒸發的效率且性能穩定，且異形結構為封閉泡孔的外表面，外表面閉孔結構能夠阻隔VOCs氣體揮發。

(2)本發明提供的污水池懸浮蓋板中，所述極性聚烯烴片材能夠和水、油完全浸潤，因此片材表面和污水能夠完全貼合，無蒸氣壓，這樣片材就能夠明顯抑制水、油的蒸發，對于工廠污水池來說，在油含量極高時依然能用實現污水池油氣的揮發。采用本發明所述的污水池懸浮蓋板，減少水蒸發效率≥80％，對于污水池VOC的降低比例≥85％。

(3)本發明提供的污水池懸浮蓋板結構簡單，易安裝，無需對零部件頻繁更換。

（發明人：王崧合;柳翼;潘明;李根;虞碧川;陳媛媚）
