公布日：2024.04.26

申請日：2024.03.11

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I

摘要

本發明涉及化工污水處理技術領域，具體涉及一種化工企業污水處理設備，包括外殼，外殼內部設有分隔機構，分隔機構包括轉軸，外殼內部相對轉軸中部的位置設有兩個隔板，隔板一側設有活動板，轉軸下部設有驅動機構，外殼內壁相對兩個隔板之間的位置開設有圓槽，圓槽內部轉動連接有滾筒，滾筒外壁呈環形等間距結構開設有多個出料槽，圓槽上方開設有儲物槽。本發明設置有分隔機構，通過該結構本裝置能夠把污水與絮凝劑混合三十秒以上，保障絮凝劑在與污水的充分反應后再將污水與絮凝劑混合物排出，且整個過程中均通過水流對撥水板的沖擊驅動完成，不僅降低了人工監測污水處理的成本，還提高了化工污水處理效率，同時也降低了能耗，設計巧妙。

權利要求書

1.一種化工企業污水處理設備，包括外殼(1)，其特征在于：所述外殼(1)內部設有分隔機構(2)，所述分隔機構(2)將外殼(1)內部分隔為多個區域；所述分隔機構(2)包括轉軸(3)，所述外殼(1)內部相對轉軸(3)中部的位置設有兩個隔板(4)，所述隔板(4)一側設有活動板(5)，所述轉軸(3)下部設有驅動機構(6)，所述驅動機構(6)使活動板(5)進行往復直線移動；所述外殼(1)內壁相對兩個隔板(4)之間的位置開設有圓槽(7)，所述圓槽(7)內部轉動連接有滾筒(8)，所述滾筒(8)外壁呈環形等間距結構開設有多個出料槽(9)，所述圓槽(7)上方開設有儲物槽(10)。

2.根據權利要求1所述的一種化工企業污水處理設備，其特征在于：所述轉軸(3)與隔板(4)轉動連接，所述轉軸(3)外壁相對兩個隔板(4)之間的位置均勻固設有多個攪拌桿(11)，所述轉軸(3)上端同軸固定連接有轉盤(12)，所述轉盤(12)圓周外壁呈環形等間距結構固設有多個撥水板(13)，所述撥水板(13)呈傾斜結構設置，所述轉盤(12)上方設有導管(14)，所述導管(14)為斜圓臺結構，所述導管(14)上端與外殼(1)上側開口端同軸固定連接。

3.根據權利要求2所述的一種化工企業污水處理設備，其特征在于：所述隔板(4)與外殼(1)內壁連接固定，所述隔板(4)頂面為斜面結構，所述隔板(4)與活動板(5)相交位置均為L型結構并呈中心對稱排列相互貼合，所述活動板(5)遠離隔板(4)一端為U型結構，所述外殼(1)內壁開設有與活動板(5)外側端滑動配合的板槽(15)，所述活動板(5)與板槽(15)內壁之間通過兩個壓縮彈簧(16)彈性連接。

4.根據權利要求3所述的一種化工企業污水處理設備，其特征在于：所述活動板(5)與隔板(4)中部均開設有空腔(17)，所述活動板(5)靠近隔板(4)一端對稱固設有兩個插板(18)，所述插板(18)為U型結構并與隔板(4)上的空腔(17)側部滑動接觸，所述插板(18)上下外壁靠近隔板(4)一端均固設有卡塊(19)，位于所述隔板(4)中部的空腔(17)內壁開設有與卡塊(19)卡接配合的卡槽(20)。

5.根據權利要求1所述的一種化工企業污水處理設備，其特征在于：所述驅動機構(6)包括兩個連接桿(21)，所述連接桿(21)的位置分別與上下兩側的空腔(17)位置相對應，所述連接桿(21)與位于同側的兩個空腔(17)內部滑動接觸，所述連接桿(21)頂面遠離轉軸(3)一端固設有擠壓塊(22)，位于所述隔板(4)上的空腔(17)頂面開設有環槽(23)，所述環槽(23)與擠壓塊(22)滑動配合，上下兩個所述連接桿(21)呈錯位排列。

6.根據權利要求5所述的一種化工企業污水處理設備，其特征在于：位于所述活動板(5)上的空腔(17)頂面前后兩側分別開設有連接槽(24)與弧線槽(25)，所述連接槽(24)與弧線槽(25)之間固設有擠壓槽(26)，所述擠壓塊(22)與弧線槽(25)內壁以及擠壓槽(26)內壁均擠壓配合，所述擠壓塊(22)擠壓擠壓槽(26)與弧線槽(25)使活動板(5)遠離隔板(4)，所述連接槽(24)為直徑與環槽(23)相等的圓弧形結構并與擠壓塊(22)滑動配合，位于上側的所述隔板(4)底面靠近活動板(5)一端固設有擋板(27)，所述擋板(27)為L型結構。

7.根據權利要求1所述的一種化工企業污水處理設備，其特征在于：所述轉軸(3)下方設有篩分板(28)，所述外殼(1)內壁相對篩分板(28)的位置呈圓弧狀并與篩分板(28)端部滑動接觸，所述篩分板(28)一端固設有兩個限位塊(29)，所述限位塊(29)與外殼(1)內壁滑動連接，所述篩分板(28)上相對轉軸(3)的位置開設有貫通口(30)，所述篩分板(28)以貫通口(30)為軸心發生偏轉，所述篩分板(28)一側嵌設有濾板(31)，所述外殼(1)內壁遠離濾板(31)一側開設有貫穿槽(32)，所述外殼(1)下部相對貫穿槽(32)的位置套設有收納盒(33)，所述收納盒(33)為矩形環狀結構，所述收納盒(33)遠離貫穿槽(32)一側外壁開設有操作口(34)，所述操作口(34)內部鉸接有活動門(35)。

8.根據權利要求7所述的一種化工企業污水處理設備，其特征在于：所述貫穿槽(32)相對篩分板(28)一側固設有托板(36)，所述托板(36)頂面以及貫穿槽(32)底面均為斜面結構，所述托板(36)靠近篩分板(28)一端為圓角結構并與篩分板(28)底面滑動接觸，所述轉軸(3)下部開設有邊槽(37)，所述邊槽(37)內部通過鉸接軸(38)鉸接有擠壓桿(39)，所述擠壓桿(39)底面與篩分板(28)以及濾板(31)頂面擠壓配合，所述邊槽(37)內壁開設有與鉸接軸(38)轉動配合的軸槽(40)，所述鉸接軸(38)外壁相對軸槽(40)外側端的位置套接有卷簧(41)，所述卷簧(41)外側端與軸槽(40)內壁連接固定。

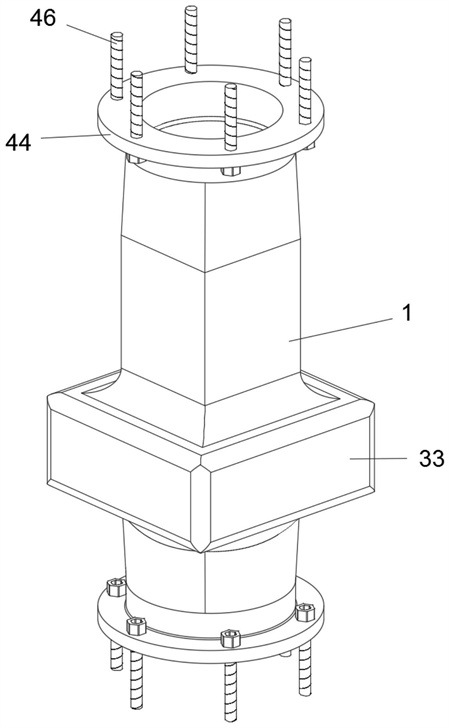

9.根據權利要求8所述的一種化工企業污水處理設備，其特征在于：所述滾筒(8)上的多個出料槽(9)同一時間僅有一個與儲物槽(10)內部相連通，所述滾筒(8)兩端均同軸固定連接有圓盤(42)，所述圓盤(42)外壁呈環形等間距結構固設有多個轉板(43)，所述轉板(43)為L型結構，兩個所述圓盤(42)與多個轉板(43)分別位于儲物槽(10)兩側并與外殼(1)內部轉動連接，所述儲物槽(10)內壁一側貫穿設有入料管(47)，所述入料管(47)遠離儲物槽(10)一側開口端插設有橡皮塞(48)，所述外殼(1)兩端為圓柱結構，所述外殼(1)兩端均同軸固定連接有法蘭盤(44)，所述法蘭盤(44)上開設有多個螺紋孔(45)，所述螺紋孔(45)內螺紋連接有螺紋桿(46)。

發明內容

解決的技術問題

針對現有技術所存在的上述缺點，本發明提供了一種化工企業污水處理設備，能夠有效地解決現有技術中的問題。

技術方案

為實現以上目的，本發明通過以下技術方案予以實現：

本發明提供一種化工企業污水處理設備，包括外殼，所述外殼內部設有分隔機構，所述分隔機構將外殼內部分隔為多個區域；

所述分隔機構包括轉軸，所述外殼內部相對轉軸中部的位置設有兩個隔板，所述隔板一側設有活動板，所述轉軸下部設有驅動機構，所述驅動機構使活動板進行往復直線移動；

所述外殼內壁相對兩個隔板之間的位置開設有圓槽，所述圓槽內部轉動連接有滾筒，所述滾筒外壁呈環形等間距結構開設有多個出料槽，所述圓槽上方開設有儲物槽。

優選地，所述轉軸與隔板轉動連接，所述轉軸外壁相對兩個隔板之間的位置均勻固設有多個攪拌桿，所述轉軸上端同軸固定連接有轉盤，所述轉盤圓周外壁呈環形等間距結構固設有多個撥水板，所述撥水板呈傾斜結構設置，所述轉盤上方設有導管，所述導管為斜圓臺結構，所述導管上端與外殼上側開口端同軸固定連接。

優選地，所述隔板與外殼內壁連接固定，所述隔板頂面為斜面結構，所述隔板與活動板相交位置均為L型結構并呈中心對稱排列相互貼合，所述活動板遠離隔板一端為U型結構，所述外殼內壁開設有與活動板外側端滑動配合的板槽，所述活動板與板槽內壁之間通過兩個壓縮彈簧彈性連接。

優選地，所述活動板與隔板中部均開設有空腔，所述活動板靠近隔板一端對稱固設有兩個插板，所述插板為U型結構并與隔板上的空腔側部滑動接觸，所述插板上下外壁靠近隔板一端均固設有卡塊，位于所述隔板中部的空腔內壁開設有與卡塊卡接配合的卡槽。

優選地，所述驅動機構包括兩個連接桿，所述連接桿的位置分別與上下兩側的空腔位置相對應，所述連接桿與位于同側的兩個空腔內部滑動接觸，所述連接桿頂面遠離轉軸一端固設有擠壓塊，位于所述隔板上的空腔頂面開設有環槽，所述環槽與擠壓塊滑動配合，上下兩個所述連接桿呈錯位排列。

優選地，位于所述活動板上的空腔頂面前后兩側分別開設有連接槽與弧線槽，所述連接槽與弧線槽之間固設有擠壓槽，所述擠壓塊與弧線槽內壁以及擠壓槽內壁均擠壓配合，所述擠壓塊擠壓擠壓槽與弧線槽使活動板遠離隔板，所述連接槽為直徑與環槽相等的圓弧形結構并與擠壓塊滑動配合，位于上側的所述隔板底面靠近活動板一端固設有擋板，所述擋板為L型結構。

優選地，所述轉軸下方設有篩分板，所述外殼內壁相對篩分板的位置呈圓弧狀并與篩分板端部滑動接觸，所述篩分板一端固設有兩個限位塊，所述限位塊與外殼內壁滑動連接，所述篩分板上相對轉軸的位置開設有貫通口，所述篩分板以貫通口為軸心發生偏轉，所述篩分板一側嵌設有濾板，所述外殼內壁遠離濾板一側開設有貫穿槽，所述外殼下部相對貫穿槽的位置套設有收納盒，所述收納盒為矩形環狀結構，所述收納盒遠離貫穿槽一側外壁開設有操作口，所述操作口內部鉸接有活動門。

優選地，所述貫穿槽相對篩分板一側固設有托板，所述托板頂面以及貫穿槽底面均為斜面結構，所述托板靠近篩分板一端為圓角結構并與篩分板底面滑動接觸，所述轉軸下部開設有邊槽，所述邊槽內部通過鉸接軸鉸接有擠壓桿，所述擠壓桿底面與篩分板以及濾板頂面擠壓配合，所述邊槽內壁開設有與鉸接軸轉動配合的軸槽，所述鉸接軸外壁相對軸槽外側端的位置套接有卷簧，所述卷簧外側端與軸槽內壁連接固定。

優選地，所述滾筒上的多個出料槽同一時間僅有一個與儲物槽內部相連通，所述滾筒兩端均同軸固定連接有圓盤，所述圓盤外壁呈環形等間距結構固設有多個轉板，所述轉板為L型結構，兩個所述圓盤與多個轉板分別位于儲物槽兩側并與外殼內部轉動連接，所述儲物槽內壁一側貫穿設有入料管，所述入料管遠離儲物槽一側開口端插設有橡皮塞，所述外殼兩端為圓柱結構，所述外殼兩端均同軸固定連接有法蘭盤，所述法蘭盤上開設有多個螺紋孔，所述螺紋孔內螺紋連接有螺紋桿。

有益效果

本發明提供的技術方案，與已知的公有技術相比，具有如下有益效果：

1.本發明設置有分隔機構，通過該結構本裝置能夠把污水與絮凝劑混合三十秒以上，保障絮凝劑在與污水的充分反應后再將污水與絮凝劑混合物排出，且整個過程中均通過水流對撥水板的沖擊驅動完成，不僅降低了人工監測污水處理的成本，還提高了化工污水處理效率，同時也降低了能耗，設計巧妙。

2.本發明設置有驅動機構，通過驅動機構能夠巧妙的將污水進行定量分隔，配合水流對滾筒的驅動，可令本裝置在無人操作下都能不間斷的實行污水絮凝法處理，進一步還能通過篩分板實現絮狀物與污水的篩分，以及絮狀物的統一收集處理。

3.本發明設置有篩分板，在轉軸的轉動下，篩分板能夠適時的將污水與絮狀物分離，并在后續的工作過程中將絮狀物導向收納盒內部，既使得本裝置無需時時清潔，保障了污水處理流程的順暢，還進一步降低了本裝置的操作難度。

（發明人：聶榮;吳瑞芹;何睿）
