公布日：2023.11.03
申請日：2023.08.09
分類號：C02F1/04(2023.01)I;B01D9/00(2006.01)I;B01D9/02(2006.01)I;B08B9/023(2006.01)I;C02F103/36(2006.01)N
摘要
本發明公開了一種橡膠促進劑CBS廢水處理裝置，包括處理罐和通過法蘭連接在處理罐底部的拼接底罐設于處理罐外側壁中部的進水管以及設于拼接底罐底部中心的出水管，所述拼接底罐底部安裝有一對熱氣進氣管，所述固定板底部安裝有多個中空冷卻管，此橡膠促進劑CBS廢水處理裝置通過高壓氣體對通過對鏤空升降板驅動升降，鏤空升降板自身開口處的環形刮板去摩擦中空冷卻管，將鹽霜刮除掉，既可以使得裝置在脫鹽的過程中保證中空冷卻管外壁能不斷的使用，又從電機單獨驅動螺旋片旋轉引水不會阻礙到進水效率，裝置能夠通過冷氣到中空冷卻管內，加快脫鹽效率并且，裝置可以通過處理罐和拼接底罐法蘭拼接，便于清理內部，使用性能增加。
權利要求書

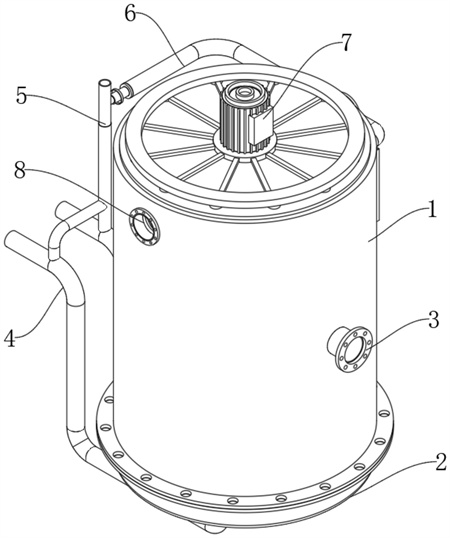

1.一種橡膠促進劑CBS廢水處理裝置，包括處理罐(1)和通過法蘭連接在處理罐(1)底部的拼接底罐(2)，所述處理罐(1)外側壁中部設有進水管(3)，且底罐(2)底部中心拼接有出水管(201)，其特征在于：所述拼接底罐(2)底部安裝有一對熱氣進氣管(4)，所述處理罐(1)內頂部安裝有固定板(13)，所述固定板(13)底部安裝有多個中空冷卻管(16)，所述固定板(13)底部安裝有滑桿，所述滑桿一端連接有用于和固定板(13)滑動連接的清理組件，所述滑桿另一端套設有漂浮排(11)；所述清理組件包括在多個中空冷卻管(16)上滑動的鏤空升降板(14)，所述鏤空升降板(14)上開設有開口，且開口孔徑大于中空冷卻管(16)外徑，多個設于每個開口內圈和每個中空冷卻管(16)相接觸的環形刮板(1402)，開設于開口上的開孔(1403)以及設于鏤空升降板(14)外圈通過開孔(1403)和處理罐(1)內部相通的連接管(1401)；所述處理罐(1)外部以處理罐(1)軸線為對稱中心安裝分別安裝有冷氣進氣管(8)和冷氣出氣管(801)，所述處理罐(1)內頂部和和固定板(13)頂部之間分別安裝有多個擋片(15)，且相鄰兩個之間所述擋片(15)互相在水平方向上錯位，所述中空冷卻管(16)通過擋片(15)和冷氣進氣管(8)相通。
2.根據權利要求1所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述處理罐(1)頂部中心安裝有電機(7)，所述電機(7)輸出軸外部套設有外殼，所述外殼在固定板(13)和鏤空升降板(14)之間開設有排水口(701)，所述外殼在底部在靠近出水管(201)處開設有吸水口(702)，所述電機(7)輸出軸底部安裝有在外殼內圈旋轉的螺旋片(703)。
3.根據權利要求2所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述處理罐(1)外部安裝有和連接管(1401)連通的波紋管箱(9)，所述波紋管箱(9)內部安裝有一節波紋管和連接管(1401)對接相通，所述波紋管箱(9)外部安裝有固定管(19)，所述固定管(19)一端安裝有渦流管(5)，所述渦流管(5)一端通過管道連接在熱氣進氣管(4)上。
4.根據權利要求1所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述處理罐(1)內壁在和進水管(3)之間安裝有防倒灌腔(301)，所述防倒灌腔(301)頂部接觸固定板(13)底部和處理罐(1)相通，所述處理罐(1)外部在和防倒灌腔(301)以處理罐(1)軸線相對稱的一側安裝有用于鏤空升降板(14)升降的爬升組件。
5.根據權利要求4所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述爬升組件包括設于鏤空升降板(14)外圈的伸縮柱(17)，設于處理罐(1)外圈的限位環(18)，設于處理罐(1)外部并且用于包覆限位環(18)的密封殼以及一側設于密封殼上位于限位環(18)中心處的爬齒(19)，所述爬齒(19)上設有多個等距并且斜面朝上的爬格，且所述伸縮柱(17)和爬格相抵觸，所述伸縮柱(17)是由兩個大徑小徑相匹配的套管制成，所述伸縮柱(17)內部安裝有彈簧和小徑套管連接。
6.根據權利要求2所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：在所述電機(7)輸出軸外部套接的外殼中部安裝有接料網(12)，并且接料網(12)和外殼滑動連接，所述處理罐(1)外部在靠近接料網(12)底部安裝有熱氣出氣管(10)。
7.根據權利要求1所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述熱氣進氣管(4)最高點安裝高度和進水管(3)軸線平齊。
8.根據權利要求1所述的一種橡膠促進劑CBS廢水處理裝置，其特征在于：所述中空冷卻管(16)頂部和固定板(13)通過螺紋連接在一起。
發明內容
本發明的目的在于提供一種橡膠促進劑CBS廢水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種橡膠促進劑CBS廢水處理裝置，包括處理罐和通過法蘭連接在處理罐底部的拼接底罐設于處理罐外側壁中部的進水管以及設于拼接底罐底部中心的出水管，所述拼接底罐底部安裝有一對熱氣進氣管，所述處理罐內頂部安裝有固定板，所述固定板底部安裝有多個中空冷卻管，所述固定板底部安裝有滑桿，所述滑桿一端連接有用于和固定板滑動連接的清理組件，所述滑桿另一端套設有漂浮排；所述清理組件包括在多個中空冷卻管上滑動的鏤空升降板，多個設于鏤空升降板上并且孔徑大于中空冷卻管外徑的開口，多個設于每個開口內圈和每個中空冷卻管相接觸的環形刮板，開設于開口上的開孔以及設于鏤空升降板外圈通過開孔和處理罐內部相通的連接管；所述處理罐外部以處理罐軸線為對稱中心安裝分別安裝有冷氣進氣管和冷氣出氣管，所述處理罐內頂部和和固定板頂部之間分別安裝有多個擋片，且相鄰兩個之間所述擋片互相在水平方向上錯位，所述中空冷卻管通過擋片和冷氣進氣管相通。
優選的，所述處理罐頂部中心安裝有電機，所述電機輸出軸外部套設有外殼，所述外殼在固定板和鏤空升降板之間開設有排水口，所述外殼在底部在靠近出水管處開設有吸水口，所述電機輸出軸底部安裝有在外殼內圈旋轉的螺旋片。
優選的，所述處理罐外部安裝有和連接管連通的波紋管箱，所述波紋管箱內部安裝有一節波紋管和連接管對接相通，所述波紋管箱外部安裝有固定管，所述固定管一端安裝有渦流管，所述渦流管一端通過管道連接在熱氣進氣管上。
優選的，所述處理罐內壁在和進水管之間安裝有防倒灌腔，所述防倒灌腔頂部接觸固定板底部和處理罐相通，所述處理罐外部在和防倒灌腔以處理罐軸線相對稱的一側安裝有用于鏤空升降板升降的爬升組件。
優選的，所述爬升組件包括設于鏤空升降板外圈的伸縮柱，設于處理罐外圈的限位環，設于處理罐外部并且用于包覆限位環的密封殼以及一側設于密封殼上位于限位環中心處的爬齒，所述爬齒上設有多個等距并且斜面朝上的爬格，且所述伸縮柱和爬格相抵觸，所述伸縮柱是由兩個大徑小徑相匹配的套管制成，所述伸縮柱內部安裝有彈簧和小徑套管連接。
優選的，在所述電機輸出軸外部套接的外殼外圈中部安裝有接料網，并且接料網和外殼滑動連接，所述處理罐外部在靠近接料網底部安裝有熱氣出氣管。
優選的，所述熱氣進氣管最高點安裝高度和進水管軸線平齊。
優選的，所述中空冷卻管頂部和固定板通過螺紋連接在一起。
與現有技術相比，本發明的有益效果是：
1、本發明通過高壓氣體對通過對鏤空升降板驅動升降，鏤空升降板自身開口處的環形刮板去摩擦中空冷卻管，將鹽霜刮除掉，既可以使得裝置在脫鹽的過程中保證中空冷卻管外壁能不斷的使用，又從電機單獨驅動螺旋片旋轉引水不會阻礙到進水效率，裝置能夠通過冷氣到中空冷卻管內，加快脫鹽效率并且，裝置可以通過處理罐和拼接底罐法蘭拼接，便于清理內部，使用性能增加。
2、本發明鏤空升降板通過伸縮柱在爬齒爬升，在鏤空升降板位于爬齒頂部時迅速下降，以便控制熱氣壓力控制，達到熱氣壓力恒定時對中空冷卻管鹽析的量，控制鏤空升降板升降還有利于防止鏤空升降板上部在接觸水的時候沿著滑桿滑落到處理罐底部，使得設備需要大量的氣體才能將鏤空升降板頂起。
（發明人：劉巖軍;劉燕灼;張琳琳;張慶偉;趙建建;竇錦鵬）
