公布日：2024.05.24

申請日：2024.02.27

分類號：C02F1/52(2023.01)I;B01F33/81(2022.01)I;B01F35/12(2022.01)I;B01F35/71(2022.01)I;B01F35/22(2022.01)I

摘要

本發明涉及污水處理控制技術領域，且公開了一種高原高速公路服務區的污水處理控制裝置，包括：殼體、沉淀桶、懸浮臺、藥液箱，所述殼體的內部底壁固定連接有沉淀桶，所述殼體的內部側壁固定連接有第一支撐板與第二支撐板，所述第二支撐板的頂部固定連接有藥液箱，所述沉淀桶的內部開設有滑槽，所述沉淀桶的內部設置有懸浮臺，通過懸浮臺與第二轉桿的配合使用，通過外界的污水管將污水排放至沉淀桶的內部，當污水將沉淀桶與懸浮臺之間空間堆積滿時，污水將懸浮臺升起使滑塊在滑槽的內部滑動，懸浮臺通過L型支桿帶動齒板移動，齒輪通過第二轉桿帶動凸輪轉動，阻擋板的轉動將開口打開，使藥液通過開口進入出液管中，從而達到了便于調節藥液含量的效果。

權利要求書

1.一種高原高速公路服務區的污水處理控制裝置，包括：殼體（1）、沉淀桶（2）、懸浮臺（5）、藥液箱（6），其特征在于：所述殼體（1）的內部底壁固定連接有沉淀桶（2），所述殼體（1）的內部側壁固定連接有第一支撐板（13）與第二支撐板（14），所述第二支撐板（14）的頂部固定連接有藥液箱（6），所述沉淀桶（2）的內部開設有滑槽（21），所述沉淀桶（2）的內部設置有懸浮臺（5），所述懸浮臺（5）的表面固定連接有滑塊（51），所述滑塊（51）滑動連接在滑槽（21）的內部，所述懸浮臺（5）的頂部固定連接有L型支桿（52），所述L型支桿（52）貫穿沉淀桶（2）并設置在藥液箱（6）的內部，所述L型支桿（52）的一側表面固定連接有齒板（521），所述藥液箱（6）的內壁固定連接有隔板（61），所述隔板（61）的一側表面開設有開口（611），所述開口（611）的內部設置有阻擋板（614），所述藥液箱（6）的內壁轉動連接有第二轉桿（63），所述第二轉桿（63）的表面固定連接有齒輪（631）與凸輪（632），所述齒輪（631）與齒板（521）相嚙合，所述藥液箱（6）的一側表面開設有移動槽（62），所述移動槽（62）的寬度與L型支桿（52）的寬度相適配。

2.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述開口（611）的頂部且位于隔板（61）的內壁之間轉動連接有轉動桿（612），所述轉動桿（612）的表面中心處固定連接有阻擋板（614），所述阻擋板（614）與開口（611）的接觸面密封，所述所述轉動桿（612）的表面且位于阻擋板（614）的兩側均設置有第一彈性件（613），所述藥液箱（6）的頂部設置有進液管（65），所述藥液箱（6）的底部設置有出液管（66），所述出液管（66）設置在沉淀桶（2）的內部。

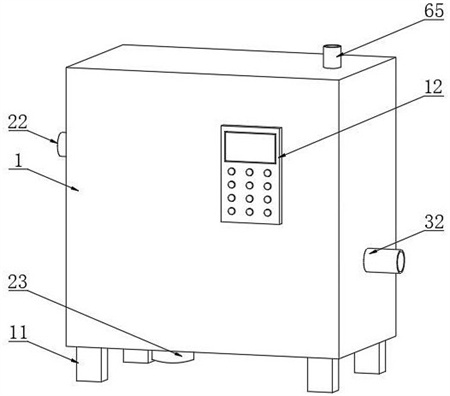

3.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述殼體（1）的底部四角處均固定連接有支撐腿（11），所述殼體（1）的表面設置有控制面板（12），所述殼體（1）的內部頂壁固定連接有電機（15）。

4.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述殼體（1）的內部頂壁轉動連接有第一轉桿（16），所述第一轉桿（16）的表面固定連接有從動鏈輪（161），所述從動鏈輪（161）的表面設置有鏈條（411），所述第一轉桿（16）的表面且位于藥液箱（6）的內部固定連接有若干攪拌桿（162）。

5.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述沉淀桶（2）的一側表面設置有進水管（22），所述進水管（22）貫穿殼體（1）的一側，所述沉淀桶（2）的底部設置有排污管（23），所述排污管（23）的內部設置有電磁閥（231），所述進水管（22）靠近沉淀桶（2）一端的形狀與滑塊（51）的形狀相適配。

6.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述第一支撐板（13）的頂部固定連接有抽吸泵（3），所述抽吸泵（3）的一側表面設置有出水管（31），所述出水管（31）遠離抽吸泵（3）的一端設置有沉淀桶（2），所述出水管（31）遠離抽吸泵（3）的一端內部設置有過濾網（311），所述抽吸泵（3）遠離出水管（31）的一端設置有排水管（32），所述排水管（32）貫穿殼體（1）。

7.根據權利要求3所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述電機（15）的輸出端固定連接有驅動桿（4），所述驅動桿（4）的表面且位于沉淀桶（2）的頂部固定連接有主動鏈輪（41），所述主動鏈輪（41）的表面設置有鏈條（411）。

8.根據權利要求7所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述驅動桿（4）的表面且位于沉淀桶（2）的內部固定連接有若干混合桿（42），所述驅動桿（4）的表面且位于若干混合桿（42）的底部固定連接有若干清理?xiàng)U（43），若干所述清理?xiàng)U（43）的底部與沉淀桶（2）的內壁底部相接觸。

9.根據權利要求1所述的一種高原高速公路服務區的污水處理控制裝置，其特征在于：所述開口（611）的頂部開設有收納槽（64），所述收納槽（64）的內部頂壁固定連接有若干伸縮桿（641），若干所述伸縮桿（641）的表面均設置有第二彈性件（642），所述伸縮桿（641）的底部固定連接有阻擋板（614），所述阻擋板（614）的表面固定連接有L型支桿（52）。

10.一種高原高速公路服務區的污水處理控制方法，采用如權利要求1-9任一項的一種高原高速公路服務區的污水處理控制裝置，其特征在于：S1、通過進液管（65）向藥液箱（6）的內部加入藥液；S2、然后將外界的污水管與進水管（22）相連接，通過外界的污水管將污水排放至沉淀桶（2）的內部，由于懸浮臺（5）的形狀為中心處凸起，故當污水掉落在懸浮臺（5）的頂部時會掉落在沉淀桶（2）的底部，當污水將沉淀桶（2）與懸浮臺（5）之間空間堆積滿時，污水將懸浮臺（5）升起使滑塊（51）在滑槽（21）的內部滑動；S3、懸浮臺（5）通過L型支桿（52）帶動齒板（521）移動，齒板（521）帶動與之嚙合的齒輪（631）轉動，齒輪（631）通過第二轉桿（63）帶動凸輪（632）轉動，使凸輪（632）帶動阻擋板（614）與轉動桿（612）轉動，進而使第一彈性件（613）因轉動桿（612）的轉動而產生形變，阻擋板（614）的轉動將開口（611）打開，使藥液通過開口（611）進入出液管（66）中，最后流入到沉淀桶（2）中；S4、隨著藥液不斷的進入到沉淀桶（2）中，使藥液與污水的混合液體帶動懸浮臺（5）繼續上升，進而通過滑塊（51）將進水管（22）堵塞住，使污水不再進入沉淀桶（2）的內部，懸浮臺（5）繼續上升通過L型支桿（52）帶動齒板（521）繼續移動，使齒板（521）與齒輪（631）相分離，進而使凸輪（632）與阻擋板（614）不再接觸，由于缺少凸輪（632）的推力，使第一彈性件（613）恢復原狀，通過轉動桿（612）帶動阻擋板（614）恢復原狀，進而將開口（611）堵住；S5、然后通過控制面板（12）啟動電機（15），電機（15）通過驅動桿（4）帶動主動鏈輪（41）、混合桿（42）與清理?xiàng)U（43）轉動，使混合桿（42）將藥液與污水的混合液體進行攪拌，從而加速藥液與污水中的雜質進行混合沉淀；S6、與此同時，主動鏈輪（41）通過鏈條（411）帶動從動鏈輪（161）轉動，使第一轉桿（16）帶動攪拌桿（162）轉動，進而對藥液箱（6）內部的藥液進行攪拌防止藥液沉淀；S7、當污水沉淀完成后，通過控制面板（12）啟動抽吸泵（3），將沉淀桶（2）內部的水流通過出水管（31）與排水管（32）排出沉淀桶（2）的內部，然后通過控制面板（12）啟動電磁閥（231），將排污管（23）打開，隨著清理?xiàng)U（43）的轉動，使沉淀桶（2）內部底壁的雜質通過排污管（23）排放出去。

發明內容

針對現有技術的不足，本發明提供了一種高原高速公路服務區的污水處理控制方法及裝置，具備便于調節藥液含量、攪拌藥液與清理雜質等優點，解決了不方便根據沉淀池內部所含的污水去調節藥液添加的含量、藥液經過長時間的放置會導致藥液中的藥物發生沉淀與沉淀池中的污水經過處理后內部的雜質無法快速清理的問題。

為實現上述便于調節藥液含量、攪拌藥液與清理雜質等目的，本發明提供如下技術方案：一種高原高速公路服務區的污水處理控制裝置，包括：殼體、沉淀桶、懸浮臺、藥液箱，所述殼體的內部底壁固定連接有沉淀桶，所述殼體的內部側壁固定連接有第一支撐板與第二支撐板，所述第二支撐板的頂部固定連接有藥液箱，所述沉淀桶的內部開設有滑槽，所述沉淀桶的內部設置有懸浮臺，所述懸浮臺的表面固定連接有滑塊，所述滑塊滑動連接在滑槽的內部，所述懸浮臺的頂部固定連接有L型支桿，所述L型支桿貫穿沉淀桶并設置在藥液箱的內部，所述L型支桿的一側表面固定連接有齒板，所述藥液箱的內壁固定連接有隔板，所述隔板的一側表面開設有開口，所述開口的內部設置有阻擋板，所述藥液箱的內壁轉動連接有第二轉桿，所述第二轉桿的表面固定連接有齒輪與凸輪，所述齒輪與齒板相嚙合，所述藥液箱的一側表面開設有移動槽，所述移動槽的寬度與L型支桿的寬度相適配。

進一步的，所述開口的頂部且位于隔板的內壁之間轉動連接有轉動桿，所述轉動桿的表面中心處固定連接有阻擋板，所述阻擋板與開口的接觸面密封，所述所述轉動桿的表面且位于阻擋板的兩側均設置有第一彈性件，所述藥液箱的頂部設置有進液管，所述藥液箱的底部設置有出液管，所述出液管設置在沉淀桶的內部，阻擋板具有帶動轉動桿轉動的作用，轉動桿具有使第一彈性件產生形變的作用，第一彈性件具有帶動轉動桿與阻擋板復位的作用，進液管具有向藥液箱加注藥液的作用，出液管具有將藥液箱中的藥液輸送至沉淀桶內部的作用。

進一步的，所述殼體的底部四角處均固定連接有支撐腿，所述殼體的表面設置有控制面板，所述殼體的內部頂壁固定連接有電機，支撐腿具有將殼體遠離地面的作用，控制面板具有帶動電機、抽水泵與電磁閥啟動與關閉的作用。

進一步的，所述殼體的內部頂壁轉動連接有第一轉桿，所述第一轉桿的表面固定連接有從動鏈輪，所述從動鏈輪的表面設置有鏈條，所述第一轉桿的表面且位于藥液箱的內部固定連接有若干攪拌桿，從動鏈輪具有帶動第一轉桿轉動的作用。第一轉桿具有帶動攪拌桿轉動的作用，攪拌桿具有對藥液進行攪拌的作用。

進一步的，所述沉淀桶的一側表面設置有進水管，所述進水管貫穿殼體的一側，所述沉淀桶的底部設置有排污管，所述排污管的內部設置有電磁閥，所述進水管靠近沉淀桶一端的形狀與滑塊的形狀相適配，進水管具有將外界的污水排放至沉淀桶內部的作用，排污管具有將污水中的雜質排放出去的作用，電磁閥具有打開與關閉排污管的作用。

進一步的，所述第一支撐板的頂部固定連接有抽吸泵，所述抽吸泵的一側表面設置有出水管，所述出水管遠離抽吸泵的一端設置有沉淀桶，所述出水管遠離抽吸泵的一端內部設置有過濾網，所述抽吸泵遠離出水管的一端設置有排水管，所述排水管貫穿殼體，抽吸泵具有將沉淀桶內部的水流抽取出來的作用，排水管具有將清水排放出殼體內部的作用。

進一步的，所述電機的輸出端固定連接有驅動桿，所述驅動桿的表面且位于沉淀桶的頂部固定連接有主動鏈輪，所述主動鏈輪的表面設置有鏈條，驅動桿具有帶動主動鏈輪轉動的作用，主動鏈路具有帶動鏈條轉動的作用，鏈條具有帶動從動鏈輪轉動的作用。

進一步的，所述驅動桿的表面且位于沉淀桶的內部固定連接有若干混合桿，所述驅動桿的表面且位于若干混合桿的底部固定連接有若干清理?xiàng)U，若干所述清理?xiàng)U的底部與沉淀桶的內壁底部相接觸，混合桿具有將污水與藥液混合的作用，清理?xiàng)U具有清理雜質的作用。

進一步的，所述開口的頂部開設有收納槽，所述收納槽的內部頂壁固定連接有若干伸縮桿，若干所述伸縮桿的表面均設置有第二彈性件，所述伸縮桿的底部固定連接有阻擋板，所述阻擋板的表面固定連接有L型支桿，收納槽具有收納阻擋板的作用，第二彈性件具有帶動伸縮桿復位的作用，伸縮桿具有帶動阻擋板復位的作用。

一種高原高速公路服務區的污水處理控制方法，S1、通過進液管向藥液箱的內部加入藥液；S2、然后將外界的污水管與進水管相連接，通過外界的污水管將污水排放至沉淀桶的內部，由于懸浮臺的形狀為中心處凸起，故當污水掉落在懸浮臺的頂部時會掉落在沉淀桶的底部，當污水將沉淀桶與懸浮臺之間空間堆積滿時，污水將懸浮臺升起使滑塊在滑槽的內部滑動；S3、懸浮臺通過L型支桿帶動齒板移動，齒板帶動與之嚙合的齒輪轉動，齒輪通過第二轉桿帶動凸輪轉動，使凸輪帶動阻擋板與轉動桿轉動，進而使第一彈性件因轉動桿的轉動而產生形變，阻擋板的轉動將開口打開，使藥液通過開口進入出液管中，最后流入到沉淀桶中；S4、隨著藥液不斷的進入到沉淀桶中，使藥液與污水的混合液體帶動懸浮臺繼續上升，進而通過滑塊將進水管堵塞住，使污水不再進入沉淀桶的內部，懸浮臺繼續上升通過L型支桿帶動齒板繼續移動，使齒板與齒輪相分離，進而使凸輪與阻擋板不再接觸，由于缺少凸輪的推力，使第一彈性件恢復原狀，通過轉動桿帶動阻擋板恢復原狀，進而將開口堵�。�S5、然后通過控制面板啟動電機，電機通過驅動桿帶動主動鏈輪、混合桿與清理?xiàng)U轉動，使混合桿將藥液與污水的混合液體進行攪拌，從而加速藥液與污水中的雜質進行混合沉淀；S6、與此同時，主動鏈輪通過鏈條帶動從動鏈輪轉動，使第一轉桿帶動攪拌桿轉動，進而對藥液箱內部的藥液進行攪拌防止藥液沉淀；S7、當污水沉淀完成后，通過控制面板啟動抽吸泵，將沉淀桶內部的水流通過出水管與排水管排出沉淀桶的內部，然后通過控制面板啟動電磁閥，將排污管打開，隨著清理?xiàng)U的轉動，使沉淀桶內部底壁的雜質通過排污管排放出去。

與現有技術相比，本發明提供了一種高原高速公路服務區的污水處理控制裝置，具備以下有益效果：1、該高原高速公路服務區的污水處理控制裝置，通過懸浮臺與第二轉桿的配合使用，通過進液管向藥液箱的內部加入藥液，然后將外界的污水管與進水管相連接，通過外界的污水管將污水排放至沉淀桶的內部，由于懸浮臺的形狀為中心處凸起類似圓錐形狀，故當污水掉落在懸浮臺的頂部時會掉落在沉淀桶的底部，當污水將沉淀桶與懸浮臺之間空間堆積滿時，污水將懸浮臺升起使滑塊在滑槽的內部滑動，懸浮臺通過L型支桿帶動齒板移動，齒板帶動與之嚙合的齒輪轉動，齒輪通過第二轉桿帶動凸輪轉動，使凸輪帶動阻擋板與轉動桿轉動，進而使第一彈性件因轉動桿的轉動而產生形變，阻擋板的轉動將開口打開，使藥液通過開口進入出液管中，最后流入到沉淀桶中，隨著藥液不斷的進入到沉淀桶中，使藥液與污水的混合液體帶動懸浮臺繼續上升，進而通過滑塊將進水管堵塞住，使污水不再進入沉淀桶的內部，懸浮臺繼續上升通過L型支桿帶動齒板繼續移動，使齒板與齒輪相分離，進而使凸輪與阻擋板不再接觸，由于缺少凸輪的推力，使第一彈性件恢復原狀，通過轉動桿帶動阻擋板恢復原狀，進而將開口堵住，從而達到了便于調節藥液含量的效果。

2、該高原高速公路服務區的污水處理控制裝置，通過驅動桿與第一轉桿的配合使用，通過控制面板啟動電機，電機通過驅動桿帶動主動鏈輪、混合桿與清理?xiàng)U轉動，主動鏈輪通過鏈條帶動從動鏈輪轉動，使第一轉桿帶動攪拌桿轉動，進而對藥液箱內部的藥液進行攪拌防止藥液沉淀，從而達到了攪拌藥液的效果。

3、該高原高速公路服務區的污水處理控制裝置，通過驅動桿與清理?xiàng)U的配合使用，通過控制面板啟動抽吸泵，將沉淀桶內部的水流通過出水管與排水管排出沉淀桶的內部，然后通過控制面板啟動電磁閥，將排污管打開，隨著清理?xiàng)U的轉動，使沉淀桶內部底壁的雜質通過排污管排放出去，從而達到了清理雜質的效果。

（發明人：鄧昌中;王佳瑋;王志;廖文駿;閆忠;王琦;王學光;張國慶;賈秋炳）
